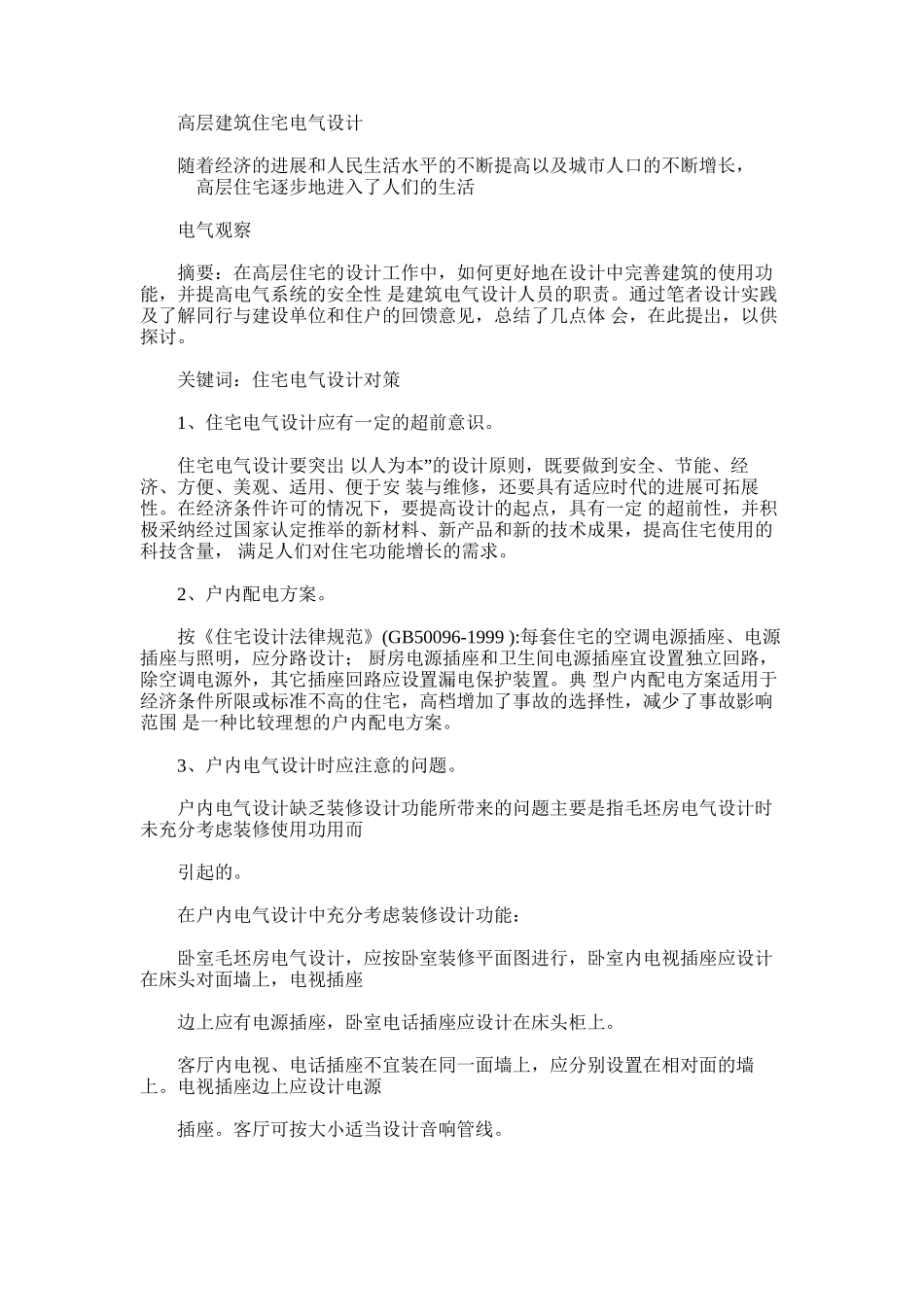

高层建筑住宅电气设计 随着经济的进展和人民生活水平的不断提高以及城市人口的不断增长，高层住宅逐步地进入了人们的生活 电气观察 摘要：在高层住宅的设计工作中，如何更好地在设计中完善建筑的使用功 能，并提高电气系统的安全性 是建筑电气设计人员的职责。通过笔者设计实践 及了解同行与建设单位和住户的回馈意见，总结了几点体 会，在此提岀，以供探讨。 关键词：住宅电气设计对策 1、住宅电气设计应有一定的超前意识。 ”住宅电气设计要突岀 以人为本 的设计原则，既要做到安全、节能、经 济、方便、美观、适用、便于安 装与维修，还要具有适应时代的进展可拓展 性。在经济条件许可的情况下，要提高设计的起点，具有一定 的超前性，并积极采纳经过国家认定推举的新材料、新产品和新的技术成果，提高住宅使用的 科技含量， 满足人们对住宅功能增长的需求。 2、户内配电方案。 按《住宅设计法律规范》(GB50096-1999 ):每套住宅的空调电源插座、电源 插座与照明，应分路设计； 厨房电源插座和卫生间电源插座宜设置独立回路， 除空调电源外，其它插座回路应设置漏电保护装置。典 型户内配电方案适用于经济条件所限或标准不高的住宅，高档增加了事故的选择性，减少了事故影响 范围 是一种比较理想的户内配电方案。 3、户内电气设计时应注意的问题。 户内电气设计缺乏装修设计功能所带来的问题主要是指毛坯房电气设计时未充分考虑装修使用功用而 引起的。 在户内电气设计中充分考虑装修设计功能： 卧室毛坯房电气设计，应按卧室装修平面图进行，卧室内电视插座应设计在床头对面墙上，电视插座 边上应有电源插座，卧室电话插座应设计在床头柜上。 客厅内电视、电话插座不宜装在同一面墙上，应分别设置在相对面的墙上。电视插座边上应设计电源 插座。客厅可按大小适当设计音响管线。 客厅、卧室的空调插座边应有土建空调预留洞，空调洞外墙应有空调栏板或空调安装位置，室外空调 洞边还应有空调冷凝水立管或雨水管，使空调冷凝水有组织排放。 住宅卫生间应预留浴霸电源管线和分档开关(现在毛坯房往往没有预留浴霸电源) 。卫生间等电位箱 应设计岀到各卫生洁具金属配件的接地支管。卫生间浴缸处、淋浴处不宜设计插座管线，卫生间开关插座 应使用防溅型。 住宅厨房间宜多设计安全型插座。三面墙上可各设计三个2+3 插 座，标高宜在厨房台板上 30cm。 户内插座回路宜按环状、串状设计，不宜有树枝型分叉，...
