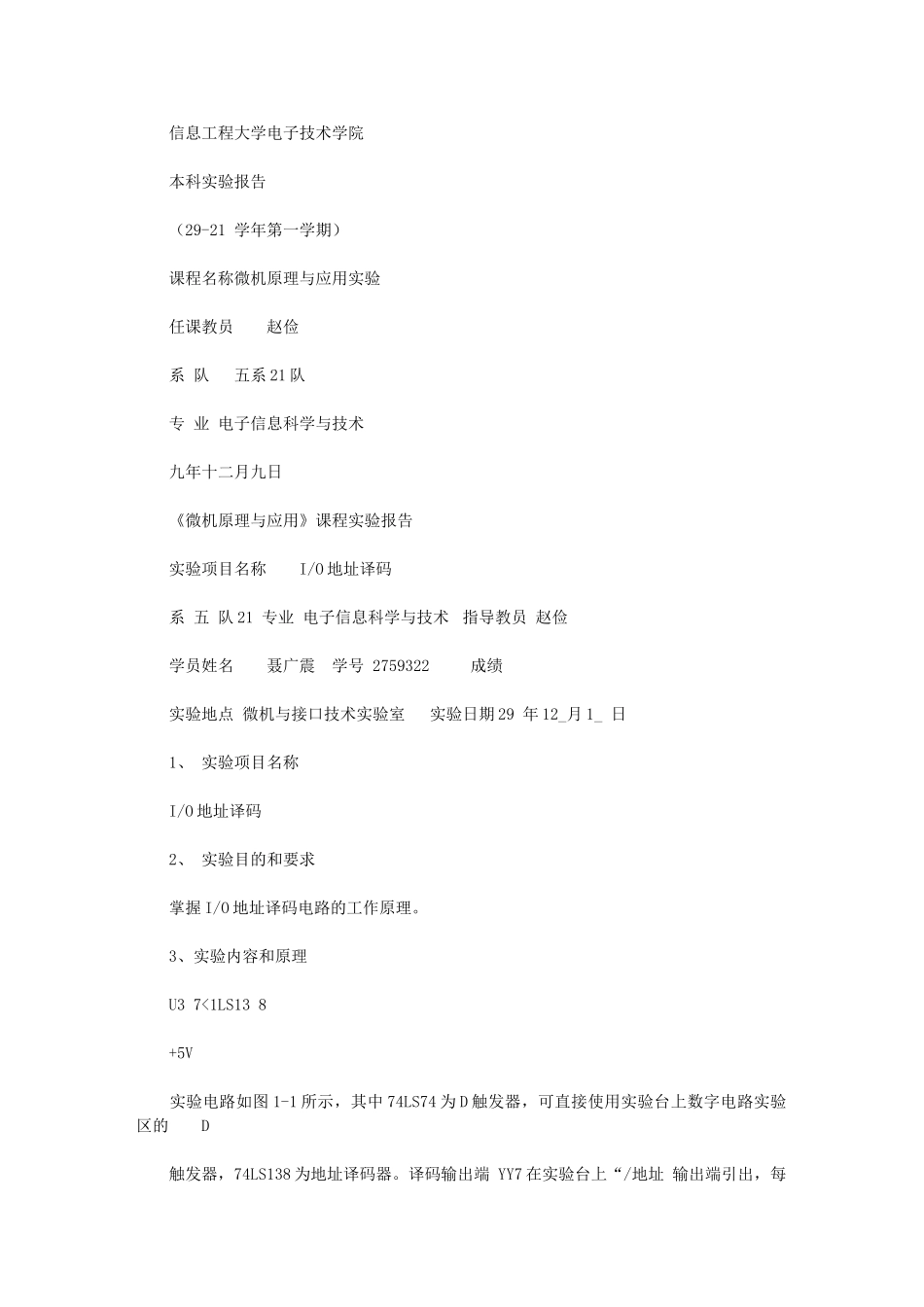

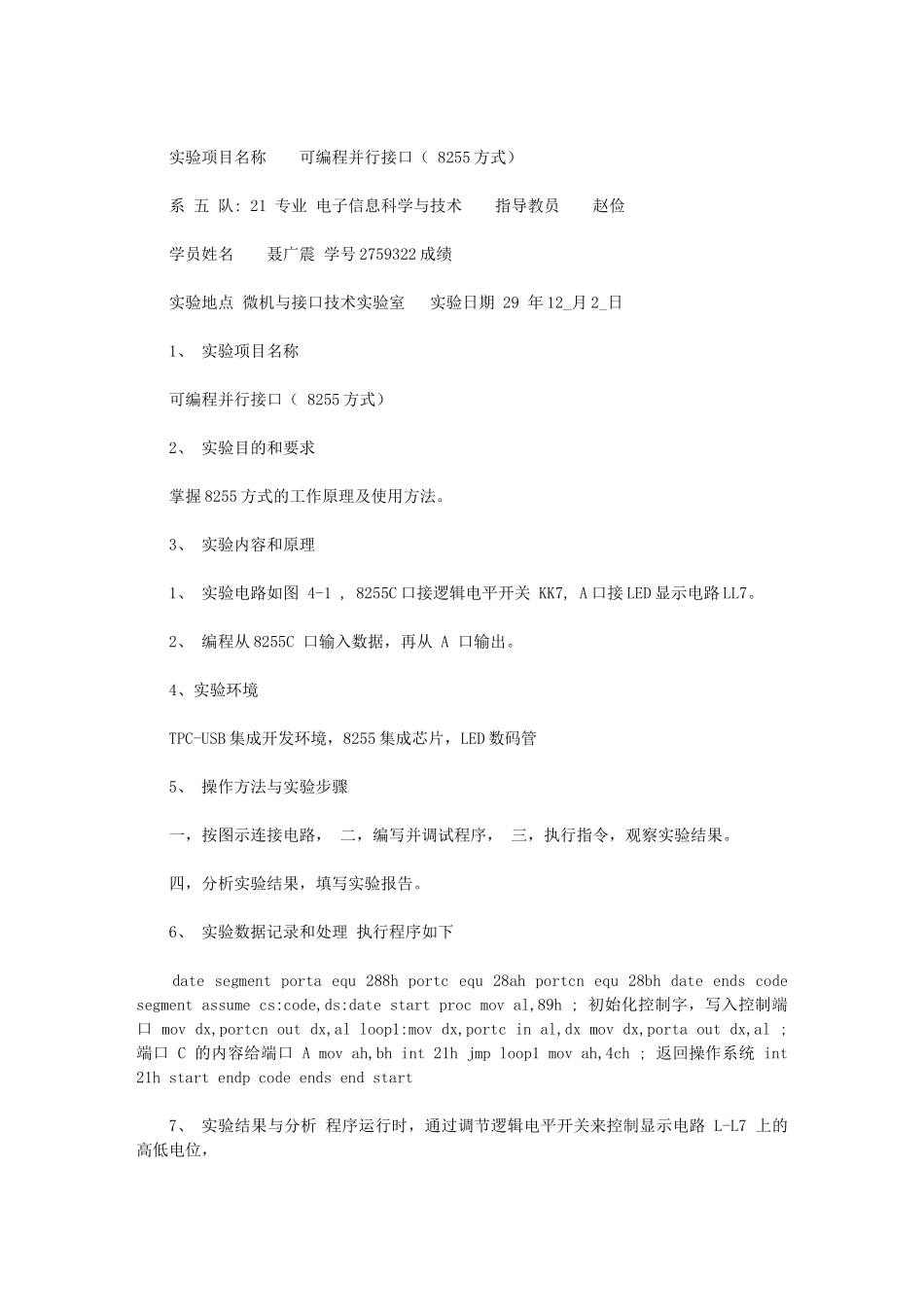

信息工程大学电子技术学院 本科实验报告 (29-21 学年第一学期) 课程名称微机原理与应用实验 任课教员赵俭 系 队五系 21 队 专 业 电子信息科学与技术 九年十二月九日 《微机原理与应用》课程实验报告 实验项目名称 I/O 地址译码 系 五 队 21 专业 电子信息科学与技术 指导教员 赵俭 学员姓名聂广震学号 2759322 成绩 实验地点 微机与接口技术实验室实验日期 29 年 12_月 1_ 日 1、 实验项目名称 I/O 地址译码 2、 实验目的和要求 掌握 I/O 地址译码电路的工作原理。 3、实验内容和原理 U3 7<1LS13 8 +5V 实验电路如图 1-1 所示,其中 74LS74 为 D 触发器,可直接使用实验台上数字电路实验区的D 触发器,74LS138 为地址译码器。译码输出端 YY7 在实验台上“/地址 输出端引出,每 个输出端包含 8 个地址,YO: 28H287H, Y1: 288H28FH,…… 当 CPU 执行 I/O 指令且 地址在 28H2BFH 范围内,译码器选中,必有一根译码线输出负脉冲。 4、实验环境 TCP-USB 集 成开发环境,74LS138,74LS,74LS74,E-24 5、操作方法与实验步骤 一,按图示连接电路, 二,编写并调试程序, 三,执行指令,观察实验结果。 四,分析实验结果,填写实验报告 6 实验数据记录和处理 执行程序如下 code segme nt assume cs:code start: mov dx,2ah out dx,al call yanshi mov dx,2a8h out dx,al call yanshi mov ah,1 int 16h je start mov ah,4ch int 21h yanshi proc near mov bx,2 delay1: mov cx, delay2: loop delay2 dec bx jne delay1 ret yanshi endp code ends end start 7、实验结果与分析 观察到 L7 闪耀发光,通过改变延时程序参数可以改变其闪耀时间间隔。 试验过程中要注意延时程序的参数设置,延时过短可能会导致看不到指示灯闪 亮,延时过长会看到闪耀过慢。 8、讨论、心得 通过实验,可以很清楚地了解外设状态信息的读取和写入过程,以及程序编 译,调试和执行的过程,第一次把所学的计算机硬件语言理论知识和硬件本身 联系起来,充分培育动手和实践能力。 《微机原理与应用》课程实验报告 实验项目名称可编程并行接口( 8255 方式) 系 五 队: 21 专业 电子信息科学与技术指导教员赵俭 学员姓名聂广震 学号 2759322 成绩 实验地点 微机与接口技术实验室实验日期 29 年 12_月 2_日 1...
