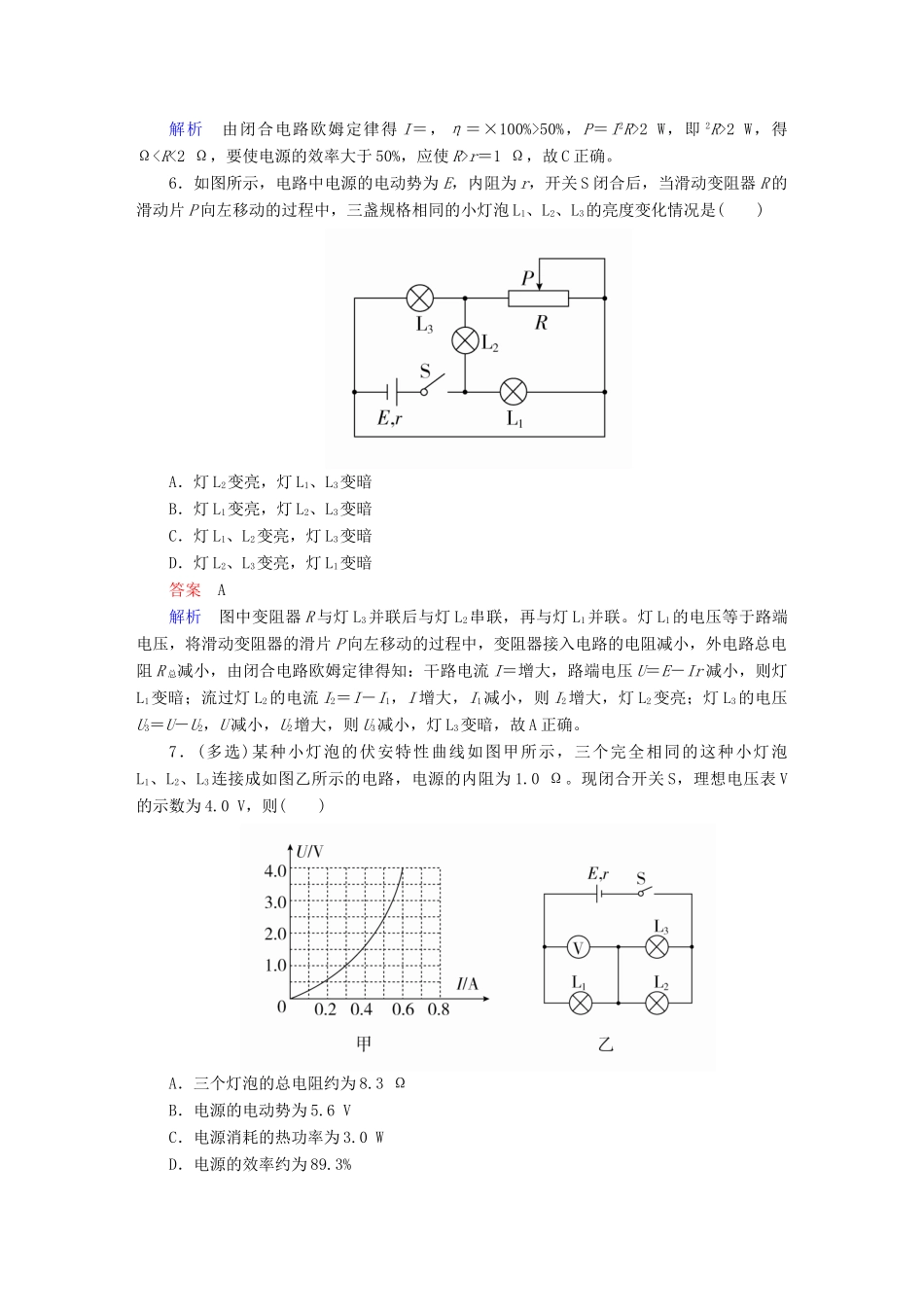

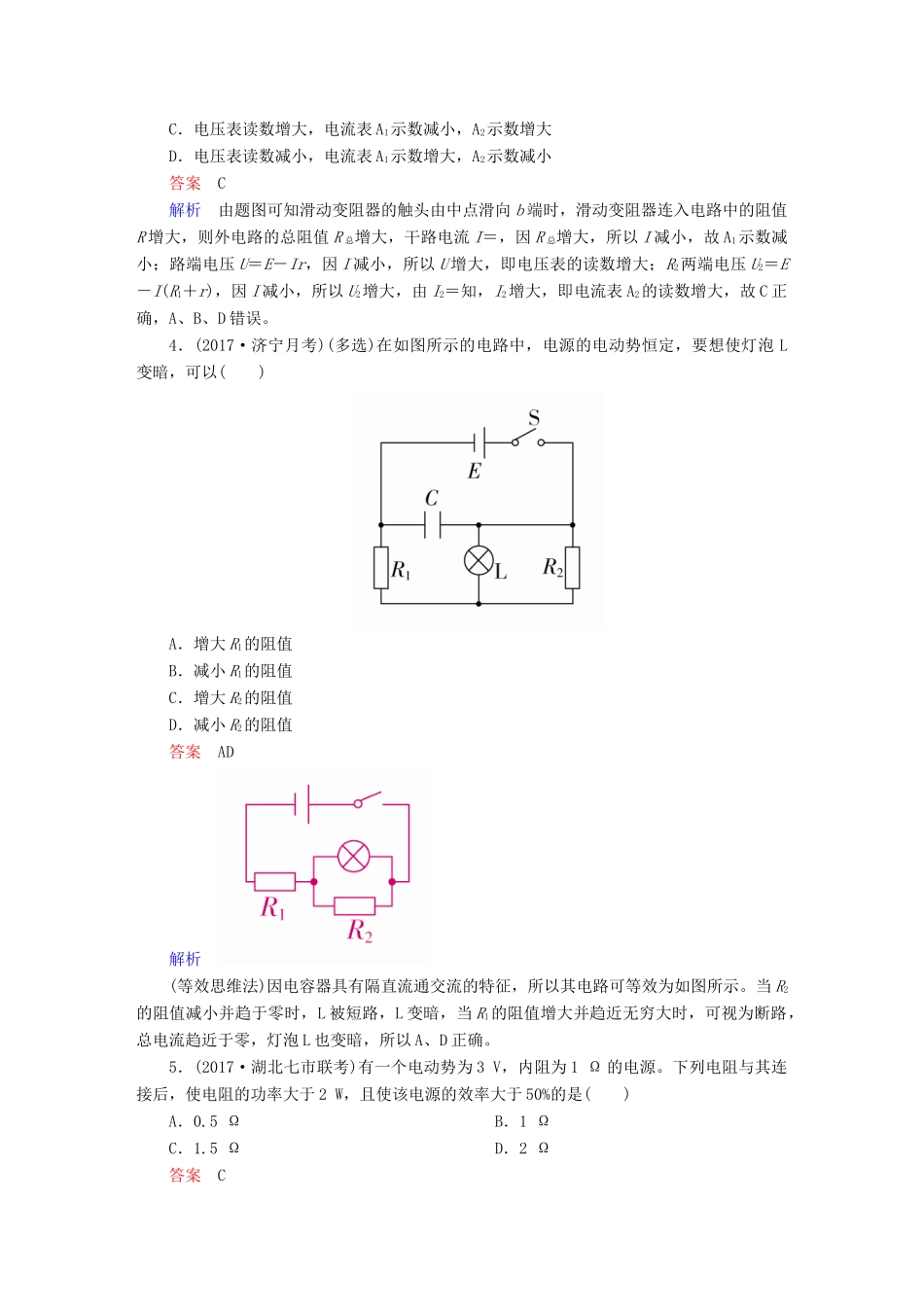

34闭合电路欧姆定律1．在已接电源的闭合电路中，关于电源的电动势、内电压、外电压的关系应是()A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如内电压减小，则外电压不变，电源电动势随内电压减小D．如外电压增大，则内电压减小，电源电动势始终为二者之和，保持不变答案D解析在闭合电路中，电源电动势和内电压、外电压的关系为：E＝U外＋U内，E由其自身性质决定，一般不变，所以U外增大，U内减小；U外减小，U内增大，二者之和始终不变。故选D。2.如图中电阻R1、R2、R3的阻值均与电池的内阻相等，则开关K接通后流过R2的电流与接通前流过R2的电流的比是()A．5∶3B．3∶5C．6∶5D．5∶6答案B解析设三个电阻及内阻的阻值均为R；开关K接通前，流过R2的电流I1＝；开关K接通后，流过R2的电流I2＝×＝，则I2∶I1＝3∶5，故选B。3．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是()A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表A1示数减小，A2示数增大D．电压表读数减小，电流表A1示数增大，A2示数减小答案C解析由题图可知滑动变阻器的触头由中点滑向b端时，滑动变阻器连入电路中的阻值R增大，则外电路的总阻值R总增大，干路电流I＝，因R总增大，所以I减小，故A1示数减小；路端电压U＝E－Ir，因I减小，所以U增大，即电压表的读数增大；R2两端电压U2＝E－I(R1＋r)，因I减小，所以U2增大，由I2＝知，I2增大，即电流表A2的读数增大，故C正确，A、B、D错误。4．(2017·济宁月考)(多选)在如图所示的电路中，电源的电动势恒定，要想使灯泡L变暗，可以()A．增大R1的阻值B．减小R1的阻值C．增大R2的阻值D．减小R2的阻值答案AD解析(等效思维法)因电容器具有隔直流通交流的特征，所以其电路可等效为如图所示。当R2的阻值减小并趋于零时，L被短路，L变暗，当R1的阻值增大并趋近无穷大时，可视为断路，总电流趋近于零，灯泡L也变暗，所以A、D正确。5．(2017·湖北七市联考)有一个电动势为3V，内阻为1Ω的电源。下列电阻与其连接后，使电阻的功率大于2W，且使该电源的效率大于50%的是()A．0.5ΩB．1ΩC．1.5ΩD．2Ω答案C解析由闭合电路欧姆定律得I＝，η＝×100%>50%，P＝I2R>2W，即2R>2W，得Ωr＝1Ω，故C正确。6．如图所示，电路中电源的电动势为E，内阻为r，开关S闭合后，当滑动变阻器R的滑动片P向左移动的过程中，三盏规格相同的小灯泡L1、L2、L3的亮度变化情况是()A．灯L2变亮，灯L1、L3变暗B．灯L1变亮，灯L2、L3变暗C．灯L1、L2变亮，灯L3变暗D．灯L2、L3变亮，灯L1变暗答案A解析图中变阻器R与灯L3并联后与灯L2串联，再与灯L1并联。灯L1的电压等于路端电压，将滑动变阻器的滑片P向左移动的过程中，变阻器接入电路的电阻减小，外电路总电阻R总减小，由闭合电路欧姆定律得知：干路电流I＝增大，路端电压U＝E－Ir减小，则灯L1变暗；流过灯L2的电流I2＝I－I1，I增大，I1减小，则I2增大，灯L2变亮；灯L3的电压U3＝U－U2，U减小，U2增大，则U3减小，灯L3变暗，故A正确。7．(多选)某种小灯泡的伏安特性曲线如图甲所示，三个完全相同的这种小灯泡L1、L2、L3连接成如图乙所示的电路，电源的内阻为1.0Ω。现闭合开关S，理想电压表V的示数为4.0V，则()A．三个灯泡的总电阻约为8.3ΩB．电源的电动势为5.6VC．电源消耗的热功率为3.0WD．电源的效率约为89.3%答案ABD解析理想电压表V的示数为U＝4.0V，由题图甲可知电路总电流为I＝0.6A，小灯泡L1电阻R1＝＝Ω＝Ω；通过小灯泡L2、L3的电流均为I′＝0.3A，由题图甲可知电压均为U′＝1.0V，小灯泡L2，L3的电阻R＝＝Ω＝Ω，所以三个小灯泡的总电阻为R总＝R1＋R＝Ω＋×Ω≈8.3Ω，A正确；电动势为E＝U＋U′＋U内＝4V＋1V＋0.6×1.0V＝5.6V，B正确；电源消耗的热功率P＝I2r＝0.62×1.0W＝0.36W，C错误；电源效率为η＝×100%＝×100%＝×100%≈89.3%，D正确。8．电路如图甲所示。若电阻未知，电源电动势和内阻也未知...
