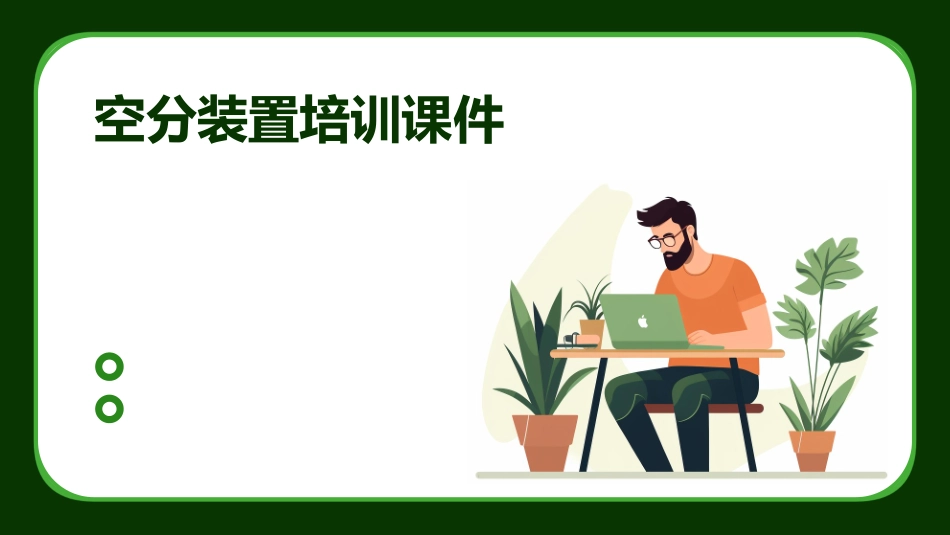

空分装置培训课件VIP免费

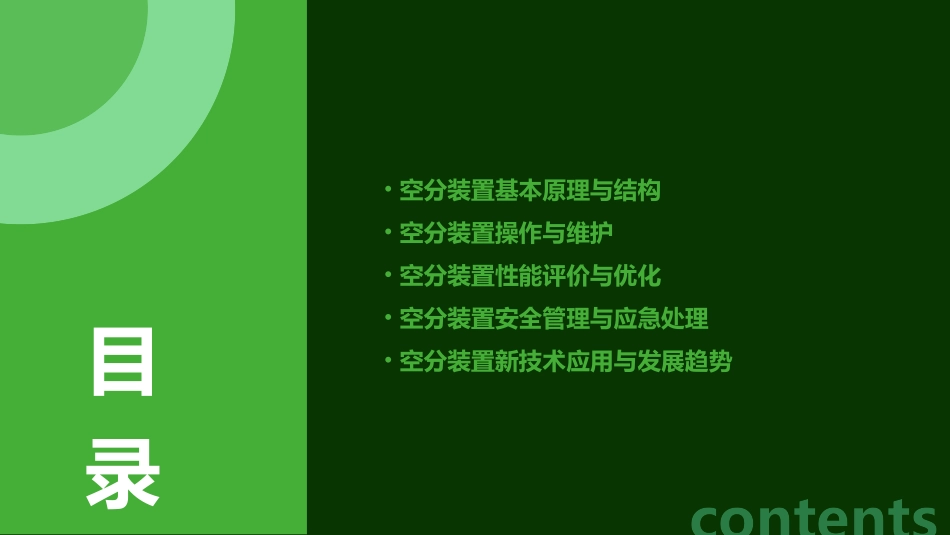

空分装置培训课件•空分装置基本原理与结构•空分装置操作与维护•空分装置性能评价与优化•空分装置安全管理与应急处理•空分装置新技术应用与发展趋势contents目录CHAPTER空分装置基本原理与结构01利用空气中各组分物理性质的不同，采用低温精馏的方法将空气分离成氧、氮和氩、氖等稀有气体的装置。原料空气经压缩、净化后，在冷箱内通过热交换使空气液化，再根据各组分沸点的不同通过精馏塔将其分离。液态空气在精馏塔内上升，通过多次部分蒸发和部分冷凝，达到分离各组分的目的。空分装置工作原理空分装置主要结构组成分子筛纯化系统包括分子筛吸附器、加热器、冷却器等，用于进一步去除空气中的杂质，保证空气质量。空气预冷系统包括空冷塔、水冷塔、冷冻机等，用于降低空气温度，去除其中的水分和二氧化碳等杂质。空气压缩系统包括空气压缩机、冷却器、缓冲罐等，用于提供原料空气并将其压缩至所需压力。精馏塔系统包括高压精馏塔、低压精馏塔等，用于将空气分离成氧、氮等产品。产品压缩及储存系统包括产品压缩机、储罐等，用于将分离出的氧、氮等产品压缩并储存。原料空气→空气压缩→空气预冷→分子筛纯化→精馏分离→产品压缩及储存。工艺流程关键设备设备特点空气压缩机、空冷塔、水冷塔、冷冻机、分子筛吸附器、精馏塔、产品压缩机等。高效能、低能耗、安全可靠、易于操作和维护等。030201工艺流程及关键设备CHAPTER空分装置操作与维护02启动前的准备检查设备各部件是否完好，紧固件是否松动。确保电源、气源等供应正常。操作规程及注意事项熟悉工艺流程，明确操作步骤。启动与运行按启动按钮，观察设备运转情况。操作规程及注意事项调整参数至设定值，确保设备稳定运行。监控仪表指示，做好记录。停车与关闭操作规程及注意事项按停车按钮，使设备逐渐停止运转。关闭电源、气源等供应。清理设备，保持整洁。操作规程及注意事项03检查紧固件是否松动，及时紧固。01日常检查02检查设备外观是否完好，有无破损或变形。设备日常检查与维护保养•检查仪表指示是否正常，及时处理异常情况。设备日常检查与维护保养定期维护清洗设备表面及内部，去除杂质和污垢。更换磨损严重的部件，确保设备性能。对设备进行润滑、防锈等处理，延长使用寿命。01020304设备日常检查与维护保养123故障诊断观察设备运转情况，听取异常声响。检查仪表指示，分析故障原因。故障诊断与排除方法•利用专业工具进行检测，确定故障部位。故障诊断与排除方法故障排除对于复杂故障，需请专业人员进行维修或更换部件。对于简单故障，可及时进行处理，恢复设备运行。做好故障排除记录，总结经验教训，避免类似故障再次发生。故障诊断与排除方法CHAPTER空分装置性能评价与优化03氧气产量能耗氧气纯度提取率性能评价指标及方法衡量空分装置生产能力的重要指标，通常以单位时间内产出的氧气体积或质量表示。产出氧气的纯度是衡量空分装置分离效果的重要指标，通常以百分比表示。空分装置运行过程中的能源消耗，包括电力、冷却水、蒸汽等，是评价装置经济性的关键指标。反映空分装置对原料空气中各组分提取效率的参数，提取率越高，说明装置性能越好。优化操作参数采用高效设备加强设备维护回收利用余热节能降耗措施探讨01020304通过调整装置运行参数，如温度、压力、流量等，降低能耗，提高产氧效率。选用高效压缩机、冷却器、分子筛等设备，提高装置整体运行效率。定期对设备进行维护保养，确保设备处于良好状态，减少因设备故障造成的能耗增加。对装置运行过程中产生的余热进行回收利用，如利用余热发电或供暖等，降低能源消耗。对现有空分装置流程进行分析，找出瓶颈环节和不合理之处，提出优化改进方案。流程优化针对老旧设备进行升级改造，提高设备运行效率和稳定性。设备升级引入先进的自动化控制系统和智能化技术，实现空分装置的远程监控和自动调节，提高装置运行智能化水平。智能化改造关注空分领域新技术发展动态，及时将新技术应用于实际生产中，提升空分装置技术水平。新技术应用系统优化改进建议CHAPTER空分装置安全管理与应急处理04空分装置中的压缩机、膨胀机、换热器等设备可能因故障引发事...
