高考物理一轮复习 专题九 恒定电流 考点2 实验:测定金属的电阻率精练(含解析)试题VIP免费

高考物理一轮复习 专题九 恒定电流 考点2 实验:测定金属的电阻率精练(含解析)试题_第1页
1/5
高考物理一轮复习 专题九 恒定电流 考点2 实验:测定金属的电阻率精练(含解析)试题_第2页
2/5
高考物理一轮复习 专题九 恒定电流 考点2 实验:测定金属的电阻率精练(含解析)试题_第3页
3/5

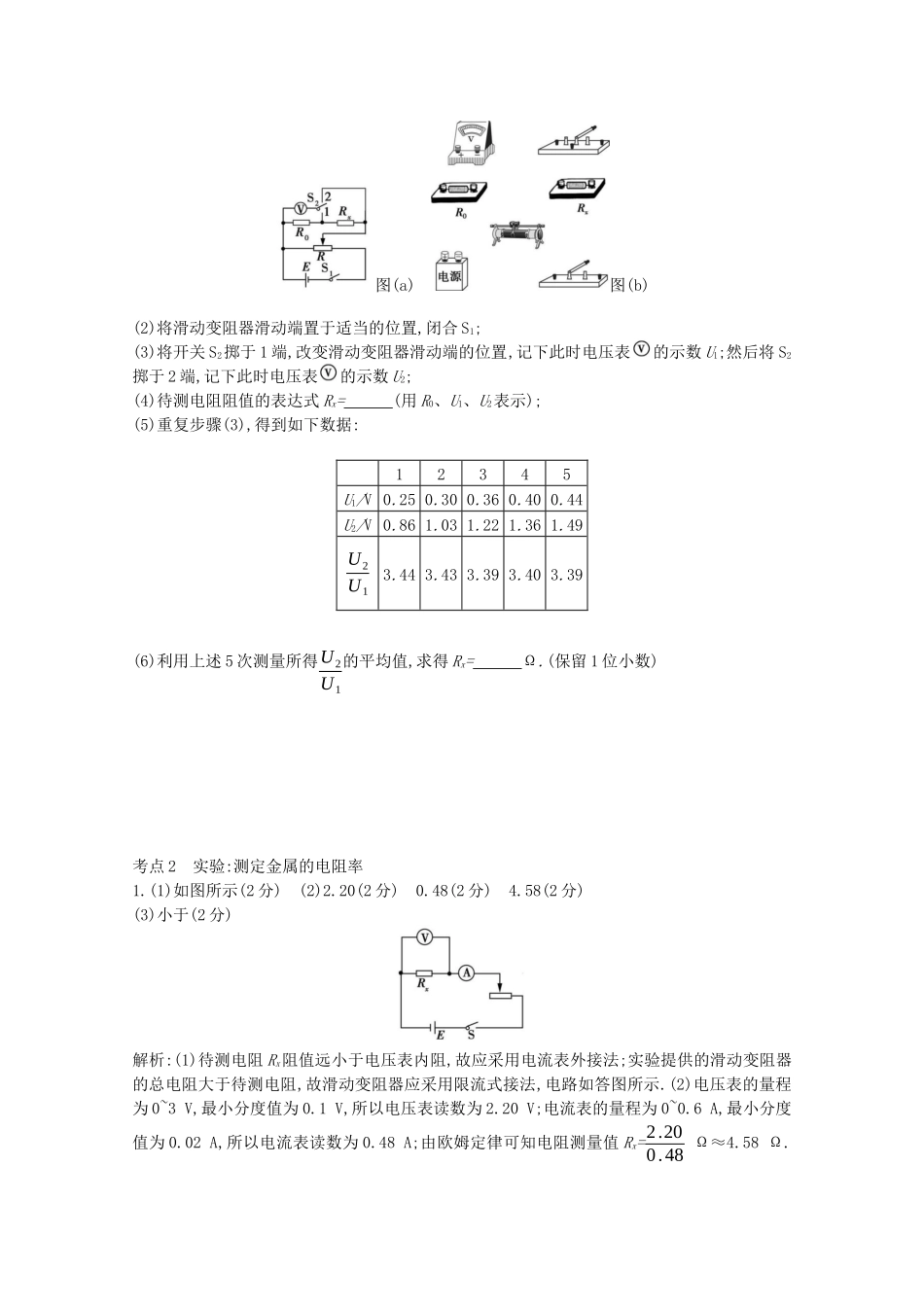

实验:测定金属的电阻率1.[2020安徽合肥调研,10分]某兴趣小组欲测定一阻值约为5Ω的未知电阻Rx的阻值,现有如下实验器材:电压表(0~3V,内阻约3kΩ);电流表(0~0.6A,内阻约0.5Ω);滑动变阻器(0~20Ω);电源(电动势3V,内阻不计);开关一个、导线若干.(1)用笔画线代替导线将图甲所示的电路图补充完整.(2)在正确连接电路后,闭合开关.当滑动变阻器的滑片移至某位置时,电压表和电流表的示数分别如图乙和图丙所示.由图可知,电压表读数为V,电流表读数为A,可得待测电阻的阻值为Ω(结果保留2位小数).(3)用该方案测得的电阻值(填“大于”“等于”或“小于”)其真实值.2.[2020贵州贵阳摸底,9分]某同学测定一个阻值约为10Ω的定值电阻Rx的阻值.现有如下器材:A.多用电表B.电源(电动势3V)C.滑动变阻器(阻值范围0~10Ω)D.电流表(量程0.6A,内阻约为5Ω;量程3A,内阻约为1Ω)E.电压表(量程3V,内阻约为5kΩ;量程15V,内阻约为25kΩ)F.开关一个,导线若干(1)若该同学用已经机械调零的多用电表测量电阻Rx的阻值.测量前,应先把倍率选择开关调到(填“×1”“×10”或“×100”)挡位,将两表笔短接,再调使指针指向“0Ω”.(2)接下来,该同学用“伏安法”测量电阻Rx的阻值,要求电压表指针的偏转角度不小于满偏的三分之一,图(a)中部分电路已经连接好,请按照要求用笔画线代替导线补充完成实物连线.(3)正确连线后,闭合开关,调节滑动变阻器的滑片,电压表和电流表的示数分别如图(b)和图(c)所示.若不考虑电表对电路的影响,由此可得Rx=Ω(结果保留3位有效数字).(4)在电路连接正确,操作、读数和计算均无误的情况下,该同学实际测得电阻Rx的阻值与真实值相比(填“偏大”“偏小”或“相等”),主要是由(填“电流表的分压”或“电压表的分流”)造成的.3.[新角度,8分]用下列器材测量电流表A1的电阻r1:要求测量尽量准确,能够使电路中各表的读数控制在量程范围内,并且大于量程的13.器材规格待测电流表A1量程800μA内阻约为500Ω电流表A2量程10mA内阻r2=40Ω电压表V量程15V内阻约10kΩ电源E电动势1.5V内阻不计滑动变阻器R最大电阻10Ω两个定值电阻R1=50ΩR2=500Ω开关K导线若干评价下面四个电路设计:认为符合要求的,写出r1的表达式,并说明所用符号的物理意义.认为不符合要求的,写出理由.(A)(B)(C)(D)4.[9分]一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值,图中R0为标准定值电阻(R0=20.0Ω);可视为理想电压表;S1为单刀开关,S2为单刀双掷开关;E为电源;R为滑动变阻器.采用如下步骤完成实验:(1)按照实验原理线路图(a),将图(b)中实物连线;图(a)图(b)(2)将滑动变阻器滑动端置于适当的位置,闭合S1;(3)将开关S2掷于1端,改变滑动变阻器滑动端的位置,记下此时电压表的示数U1;然后将S2掷于2端,记下此时电压表的示数U2;(4)待测电阻阻值的表达式Rx=(用R0、U1、U2表示);(5)重复步骤(3),得到如下数据:12345U1/V0.250.300.360.400.44U2/V0.861.031.221.361.49U2U13.443.433.393.403.39(6)利用上述5次测量所得U2U1的平均值,求得Rx=Ω.(保留1位小数)考点2实验:测定金属的电阻率1.(1)如图所示(2分)(2)2.20(2分)0.48(2分)4.58(2分)(3)小于(2分)解析:(1)待测电阻Rx阻值远小于电压表内阻,故应采用电流表外接法;实验提供的滑动变阻器的总电阻大于待测电阻,故滑动变阻器应采用限流式接法,电路如答图所示.(2)电压表的量程为0~3V,最小分度值为0.1V,所以电压表读数为2.20V;电流表的量程为0~0.6A,最小分度值为0.02A,所以电流表读数为0.48A;由欧姆定律可知电阻测量值Rx=2.200.48Ω≈4.58Ω.(3)由于电流表外接,电流测量值大于实际通过待测电阻的电流,所以电阻测量值偏小.【规律总结】(1)当待测电阻阻值远小于电压表内阻时,采用电流表外接法;当待测电阻阻值远大于电流表内阻时,采用电流表内接法.(2)当待测电阻阻值大于滑动变阻器总电阻时,滑动变阻器一般采用分压式接法;当待测电阻小于滑动变阻器总电阻时,滑动变阻器一般采用限流式接法.2.(1)×1(1分)欧姆调零旋钮(1分)(2)实物连线如图所示(2分)(3)9.58(2分)(4)偏小(2分)电压表的分流(1分)解析:(1)使用多用电表测电阻时,要将选择开关置于电阻挡,选择倍率时,应使测量时指针位于表盘中间位置附近,所以测量阻值约为10...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

高考物理一轮复习 专题九 恒定电流 考点2 实验:测定金属的电阻率精练(含解析)试题
