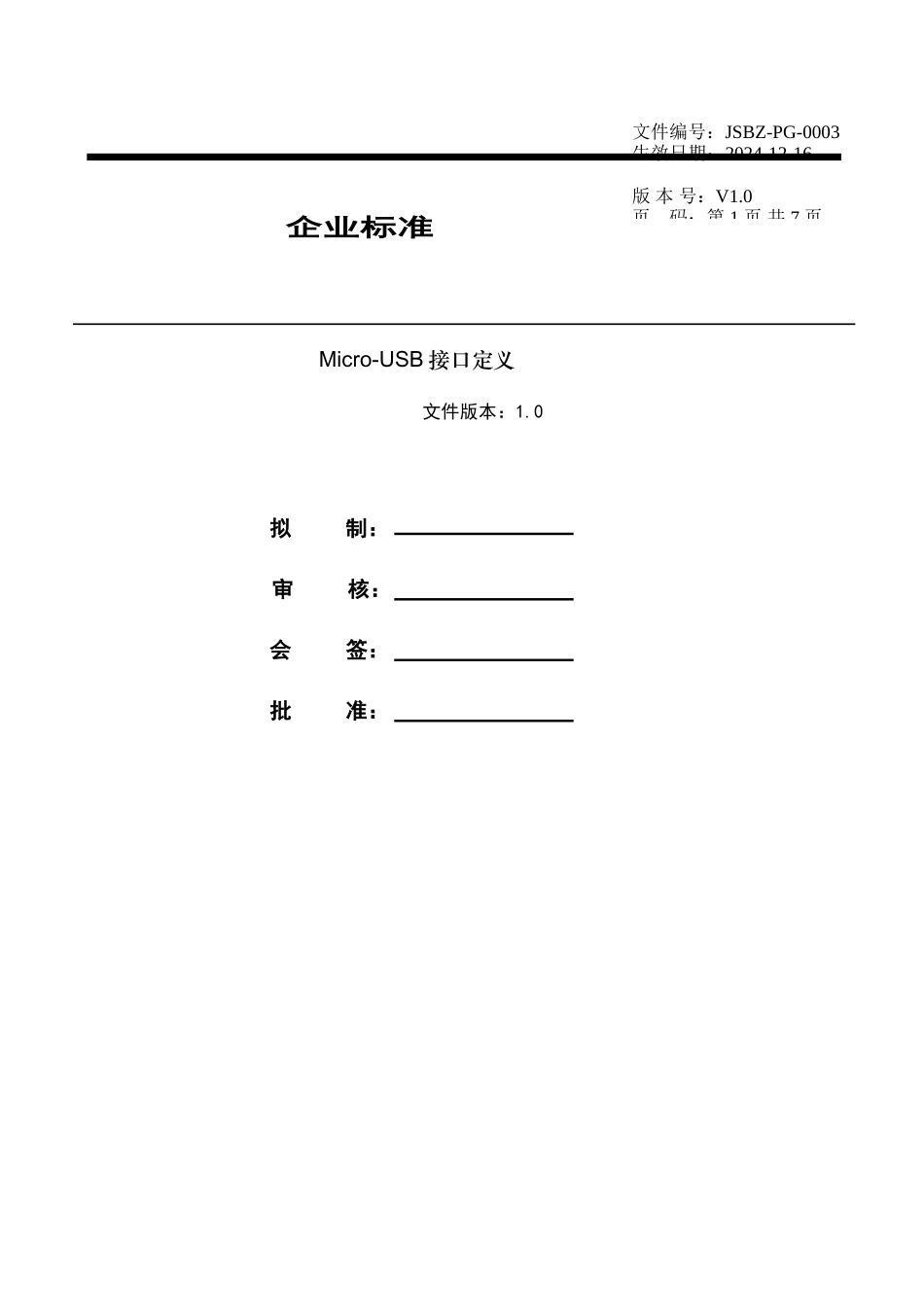

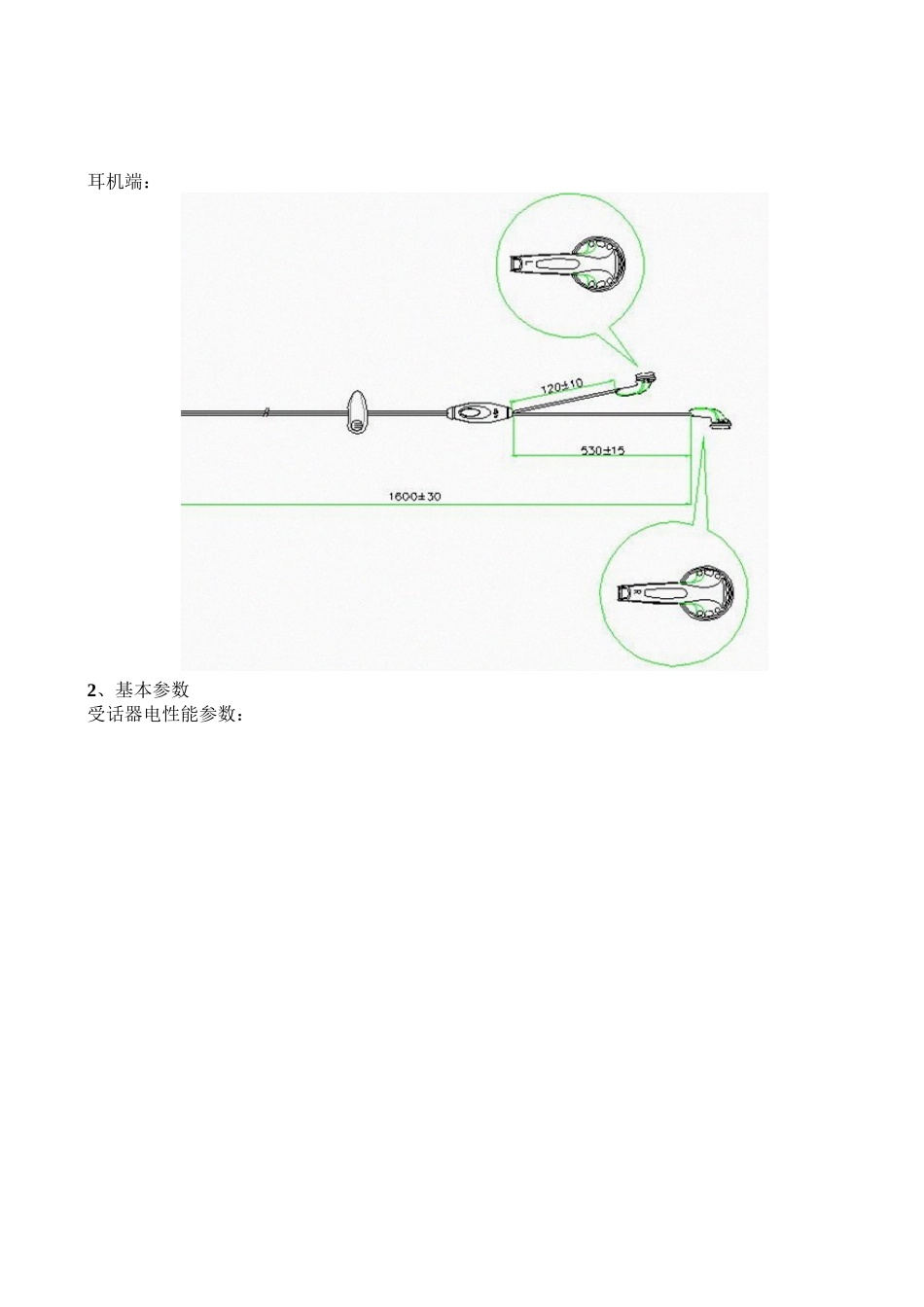

企业标准 Micro-USB 接口定义文件版本：1.0拟 制： 审 核：会 签：批 准：文件编号：JSBZ-PG-0003生效日期：2024-12-16 版 本 号：V1.0 页码： 第 1 页 共 7 页耳机端：2、基本参数受话器电性能参数：麦克风电性能参数：3、线材性能：直流电阻值：〈1 欧姆/1M，绝缘阻抗：〉10M 欧姆，受话器的 GND 要与 MIC 的 GND 分开。最后在公头连接处相连。如图所示：三、USB 下载线与数据线图及说明1、下载线与数据线连线图数据线：Pin1Pin2Pin3Pin4Pin5Vbus I USB-DM(D-)USB-DP(D+)D/NCGND黑色棕色（假如有）绿色白色红色下载线：Pin1Pin2Pin3Pin4Pin5Vcharge 接 USB 转串口的 VDDNC RXDTXDGND 图三 USB 转串口线连线图2、下载线与数据线说明1、下载线说明该数据线为工厂定制＋生产部加工。该数据线分别连接计算机的标准 USB 接口和手机的系统连接器，将计算机的 USB 接口转换成串口的接口和电平转换，完成手机与计算机的通讯。该线完成的功能有：将手机代码通过工具软件下载到手机主板；通过工具软件实现计算机备份及管理手机电话簿，通过计算机发送短信息等功能；通过修改计算机设置，可使计算机通过手机上互联网。注意事项：1）特别要求 GND 与外壳的地连接起来，并保证焊接质量接地良好。2）外接电源的电压要求是 3.5~4.2V。3）外接电源时请注意电源的正、负极。红色线接电源正极（＋），黑色线接电源负极（－）。2、数据线说明1）数据线的一端为 USB 接口，另一端为 MINI USB 接口。2）数据线的各个接线端子需要保护。3）最大工作电流小于 400mA。4）数据线连续工作至少要保证 16 小时。5）数据线的长度为 1500+/-30mm。6）特别要求 GND 与外壳的地连接起来，并保证焊接质量接地良好。7）数据线金属接头的外漏长度根据实际的壳体外形，可以和厂商沟通调整。四、手机主板母座标准尺寸图内容总结（1）该线完成的功能有：将手机代码通过工具软件下载到手机主板（2）红色线接电源正极（＋），黑色线接电源负极（－）（3）7）数据线金属接头的外漏长度根据实际的壳体外形，可以和厂商沟通调整（4）四、手机主板母座标准尺寸图
