TD-LTE上行干扰定位方法与排查指导手册

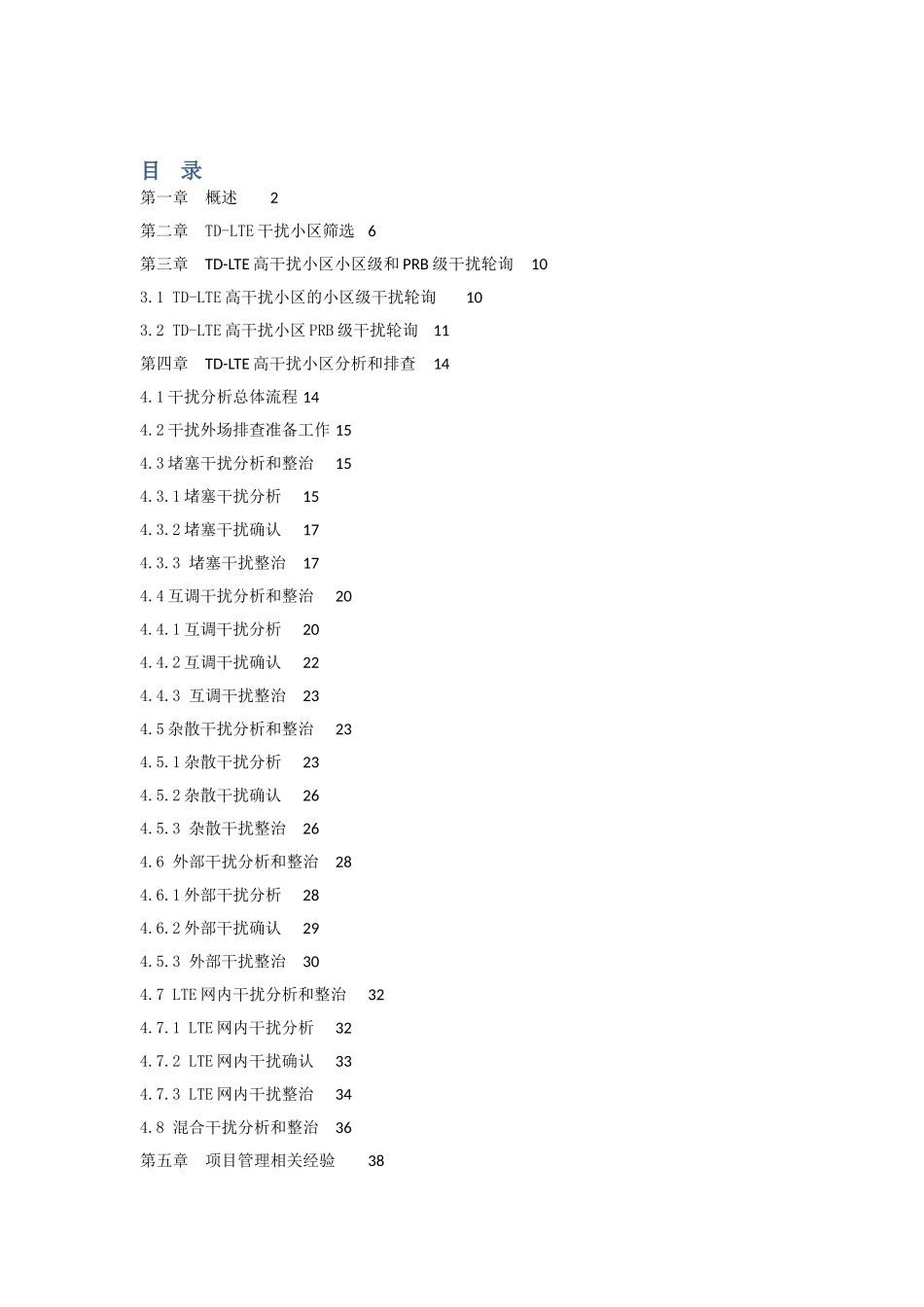

目 录第一章概述2第二章TD-LTE 干扰小区筛选6第三章TD-LTE 高干扰小区小区级和 PRB 级干扰轮询103.1 TD-LTE 高干扰小区的小区级干扰轮询103.2 TD-LTE 高干扰小区 PRB 级干扰轮询11第四章TD-LTE 高干扰小区分析和排查144.1 干扰分析总体流程 144.2 干扰外场排查准备工作 154.3 堵塞干扰分析和整治154.3.1 堵塞干扰分析154.3.2 堵塞干扰确认174.3.3 堵塞干扰整治174.4 互调干扰分析和整治204.4.1 互调干扰分析204.4.2 互调干扰确认224.4.3 互调干扰整治234.5 杂散干扰分析和整治234.5.1 杂散干扰分析234.5.2 杂散干扰确认264.5.3 杂散干扰整治264.6 外部干扰分析和整治284.6.1 外部干扰分析284.6.2 外部干扰确认294.5.3 外部干扰整治304.7 LTE 网内干扰分析和整治324.7.1 LTE 网内干扰分析324.7.2 LTE 网内干扰确认334.7.3 LTE 网内干扰整治344.8 混合干扰分析和整治36第五章项目管理相关经验38第六章附录39第一章概述对于移动通信网络，保证业务质量的前提是使用洁净的频谱，即该频段没有被其他系统使用或干扰。否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。随着 4G LTE 基站的逐步建设，目前已形成了 2/3/4G 基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站总，已发现大量的 TD-LTE 基站受到干扰。这些干扰主要包括 2/3G 小区对 TD-LTE 小区的堵塞、互调和杂散干扰，此外还有其他无线电设备，如手机信号屏蔽器带来的外部同频干扰，具体如下表：TD-LTE频段容易受到的干扰F频段（1880～1900MHz）①GSM900/GSM1800系统和PHS系统带来的堵塞干扰 ②GSM900系统带来的二阶互调干扰③GSM1800系统和1.8FDD-LTE系统带来的杂散干扰④PHS系统、手机信号屏蔽器和其他电子设备带来的外部干扰⑤因基站过覆盖带来的LTE网内干扰D频段（2575～2635MHz）①GSM900/GSM1800系统带来的堵塞干扰②800M Tetra系统和CDMA800MHz系统带来的三阶互调干扰③手机信号屏蔽器和其他电子设备带来的外部干扰④因基站过覆盖带来的LTE网内干扰E频段（2320～2370MHz）①GSM900/GSM1800系统带来的堵塞干扰②WLAN AP带来的杂散和堵塞干扰③手机信号屏蔽器和其他电子设备带来的外部干扰④因基站过覆盖带来的LTE网内干扰表 1：TD-LTE 各频段上行容易受到的干扰从上表可以看出，由于 F 频段与干扰源系统的频率比较接近，因此 F 频段受到的干扰最多，本文侧重于实际操作，因此对于 TD-...
