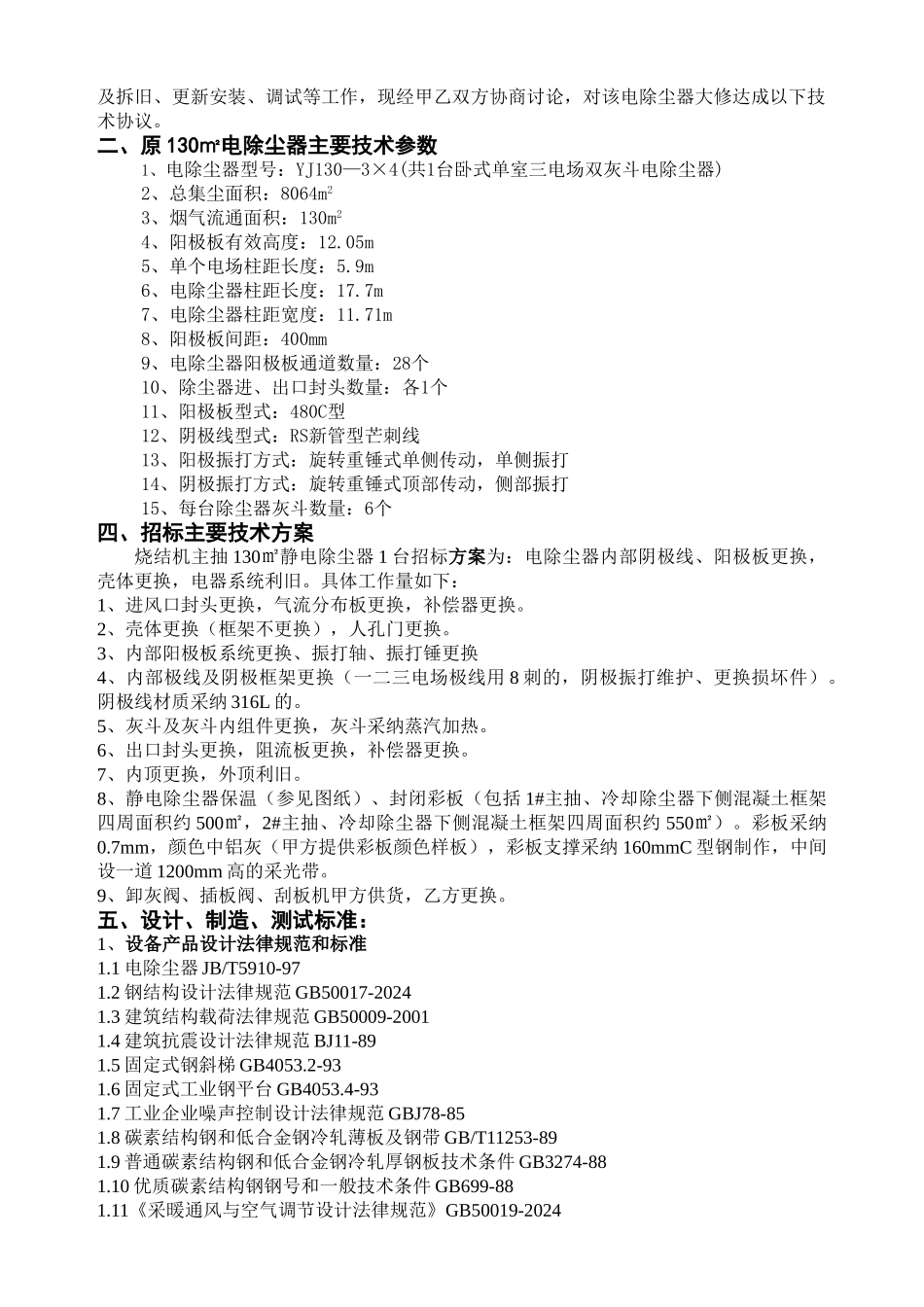

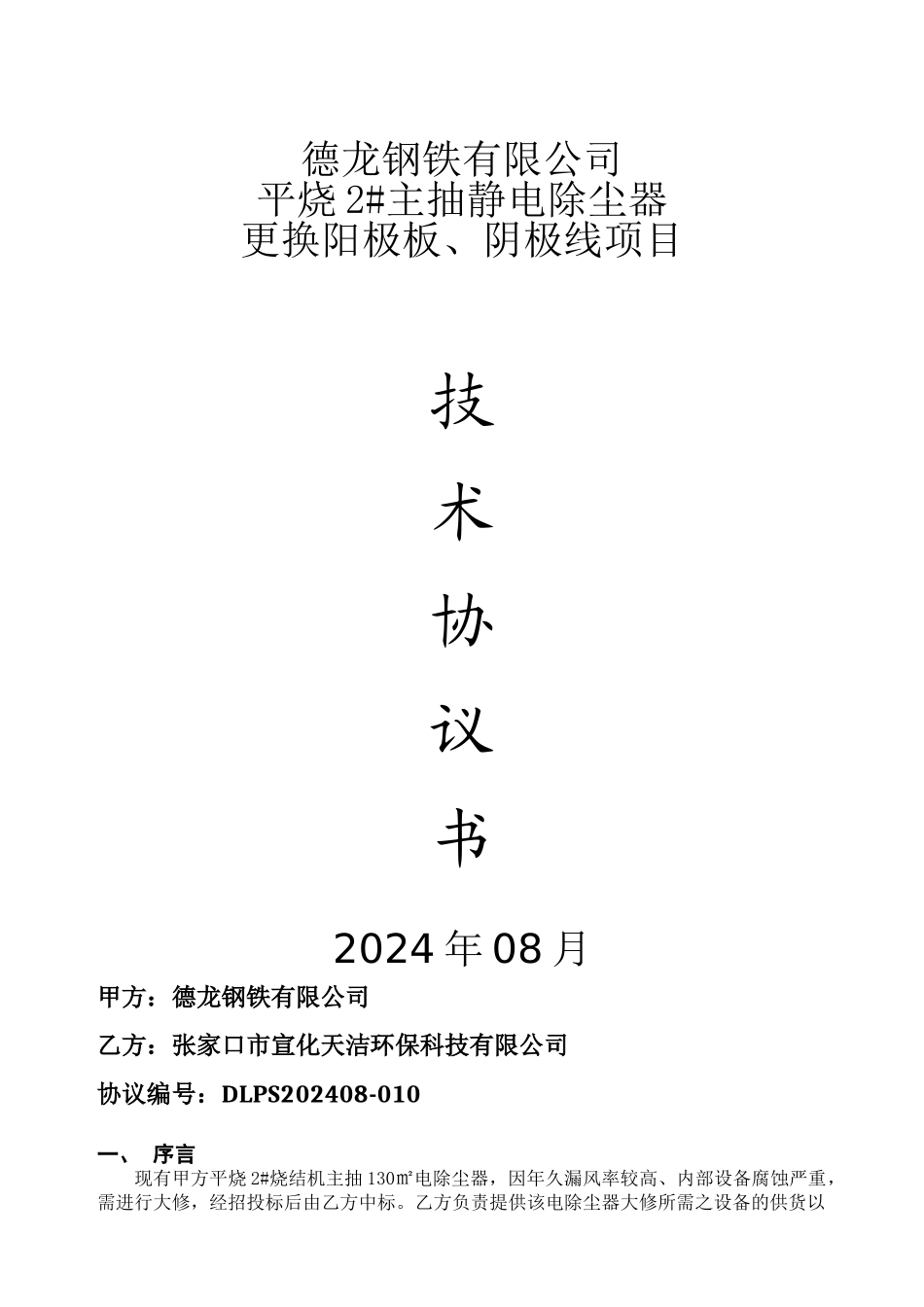

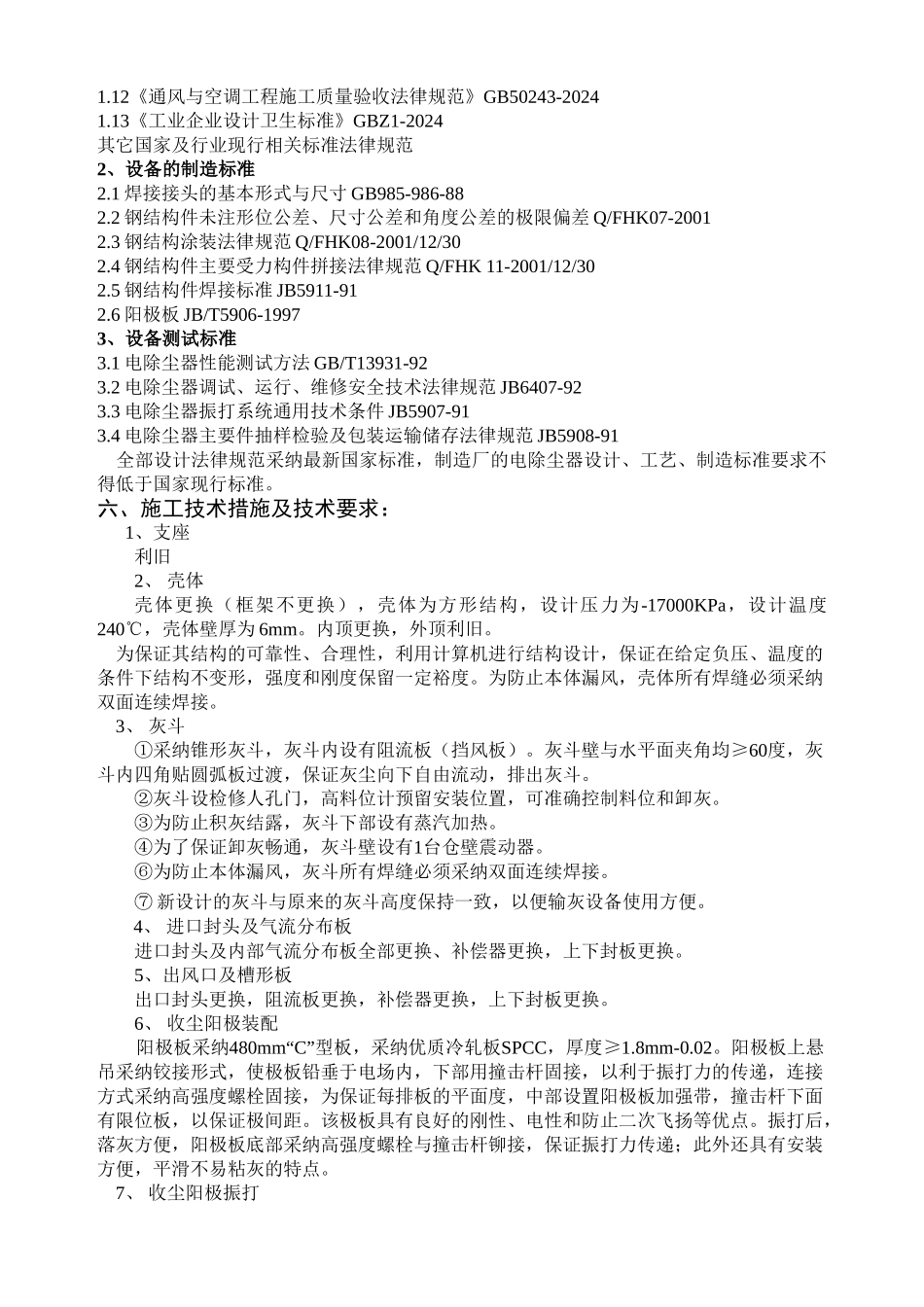

德龙钢铁有限公司平烧 2#主抽静电除尘器更换阳极板、阴极线项目技术协议书2024 年 08 月甲方：德龙钢铁有限公司乙方：张家口市宣化天洁环保科技有限公司协议编号：DLPS202408-010一、 序言现有甲方平烧 2#烧结机主抽 130㎡电除尘器，因年久漏风率较高、内部设备腐蚀严重，需进行大修，经招投标后由乙方中标。乙方负责提供该电除尘器大修所需之设备的供货以及拆旧、更新安装、调试等工作，现经甲乙双方协商讨论，对该电除尘器大修达成以下技术协议。二、原 130㎡电除尘器主要技术参数1、电除尘器型号：YJ130—3×4(共1台卧式单室三电场双灰斗电除尘器)2、总集尘面积：8064m23、烟气流通面积：130m24、阳极板有效高度：12.05m5、单个电场柱距长度：5.9m6、电除尘器柱距长度：17.7m7、电除尘器柱距宽度：11.71m8、阳极板间距：400mm9、电除尘器阳极板通道数量：28个10、除尘器进、出口封头数量：各1个11、阳极板型式：480C型12、阴极线型式：RS新管型芒刺线13、阳极振打方式：旋转重锤式单侧传动，单侧振打14、阴极振打方式：旋转重锤式顶部传动，侧部振打15、每台除尘器灰斗数量：6个四、招标主要技术方案 烧结机主抽 130㎡静电除尘器 1 台招标方案为：电除尘器内部阴极线、阳极板更换，壳体更换，电器系统利旧。具体工作量如下：1、进风口封头更换，气流分布板更换，补偿器更换。2、壳体更换（框架不更换），人孔门更换。3、内部阳极板系统更换、振打轴、振打锤更换 4、内部极线及阴极框架更换（一二三电场极线用 8 刺的，阴极振打维护、更换损坏件）。阴极线材质采纳 316L 的。5、灰斗及灰斗内组件更换，灰斗采纳蒸汽加热。6、出口封头更换，阻流板更换，补偿器更换。7、内顶更换，外顶利旧。8、静电除尘器保温（参见图纸）、封闭彩板（包括 1#主抽、冷却除尘器下侧混凝土框架四周面积约 500㎡，2#主抽、冷却除尘器下侧混凝土框架四周面积约 550㎡）。彩板采纳0.7mm，颜色中铝灰（甲方提供彩板颜色样板），彩板支撑采纳 160mmC 型钢制作，中间设一道 1200mm 高的采光带。9、卸灰阀、插板阀、刮板机甲方供货，乙方更换。五、设计、制造、测试标准：1、设备产品设计法律规范和标准1.1 电除尘器 JB/T5910-971.2 钢结构设计法律规范 GB50017-20241.3 建筑结构载荷法律规范 GB50009-20011.4 建筑抗震设计法律规范 BJ11-891.5 固定式钢斜梯 GB4053.2-931.6 固定式工业钢平台 GB4053.4-931.7 工业企业噪声控制设计法...
