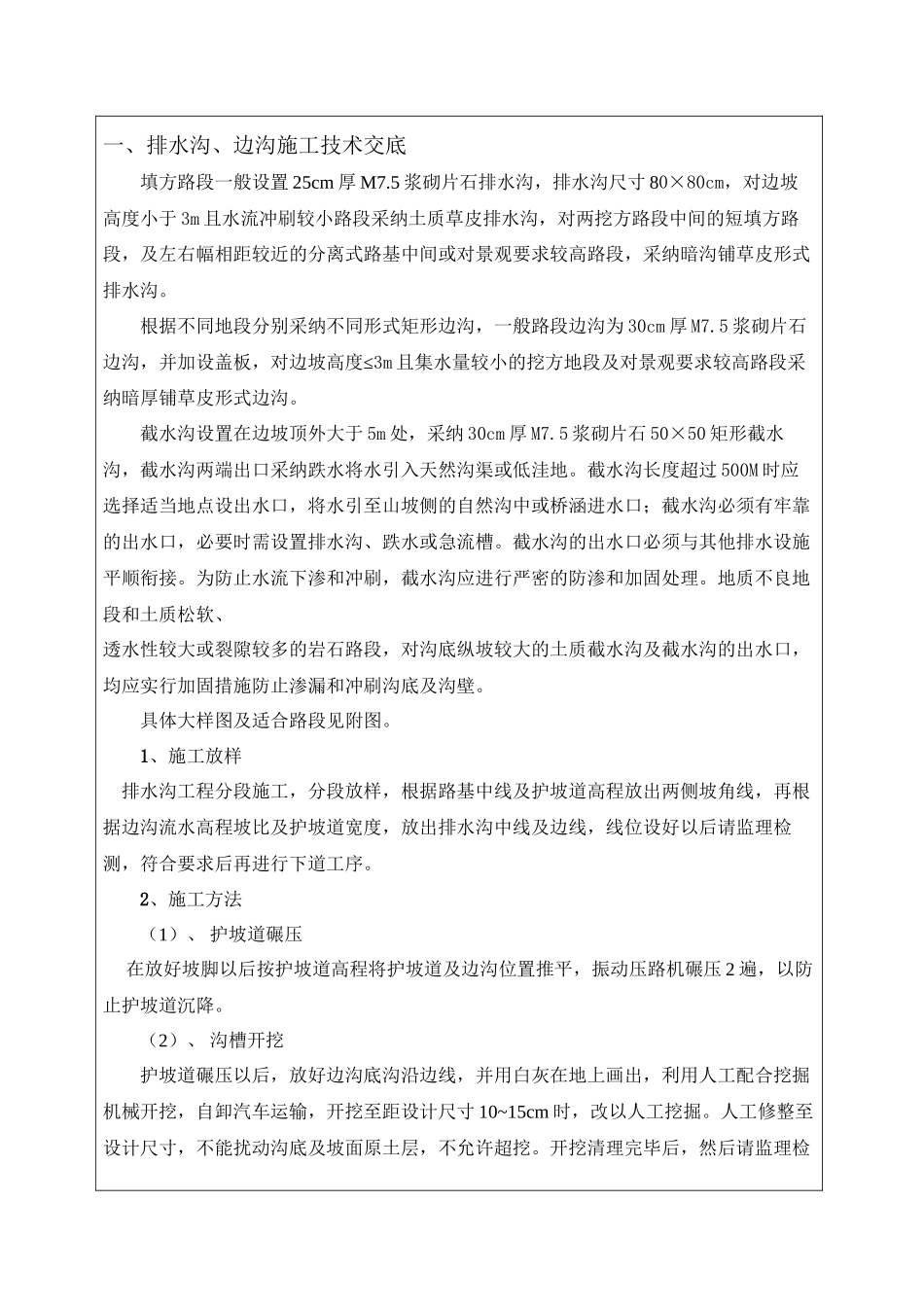

一、排水沟、边沟施工技术交底填方路段一般设置 25cm 厚 M7.5 浆砌片石排水沟，排水沟尺寸 80×80cm，对边坡高度小于 3m 且水流冲刷较小路段采纳土质草皮排水沟，对两挖方路段中间的短填方路段，及左右幅相距较近的分离式路基中间或对景观要求较高路段，采纳暗沟铺草皮形式排水沟。根据不同地段分别采纳不同形式矩形边沟，一般路段边沟为 30cm 厚 M7.5 浆砌片石≤边沟，并加设盖板，对边坡高度 3m 且集水量较小的挖方地段及对景观要求较高路段采纳暗厚铺草皮形式边沟。截水沟设置在边坡顶外大于 5m 处，采纳 30cm 厚 M7.5 浆砌片石 50×50 矩形截水沟，截水沟两端出口采纳跌水将水引入天然沟渠或低洼地。截水沟长度超过 500M 时应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽。截水沟的出水口必须与其他排水设施平顺衔接。为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应实行加固措施防止渗漏和冲刷沟底及沟壁。具体大样图及适合路段见附图。1、施工放样 排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。2、施工方法（1 ）、 护坡道碾压 在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压 2 遍，以防止护坡道沉降。（2 ）、 沟槽开挖 护坡道碾压以后，放好边沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸 10~15cm 时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。沟槽开挖、机械开挖根据土质情况和季节，土质坚硬无须放坡，挖直壁沟槽，土质松软须放坡。放坡根据土质松软程度，按放坡规定计算开挖宽度，放样经监理验线认可开挖，开挖后视沟壁情况检验放坡系数是否适宜，及时调整坡度，保证安全，沟槽挖出，检验沟槽底承载力，试验符合设计要求经监理认可放基础线砌筑。（3 ）、 片石砌筑 沟槽检验合格后，先用木桩每 10 米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术法律规范及招标文...
