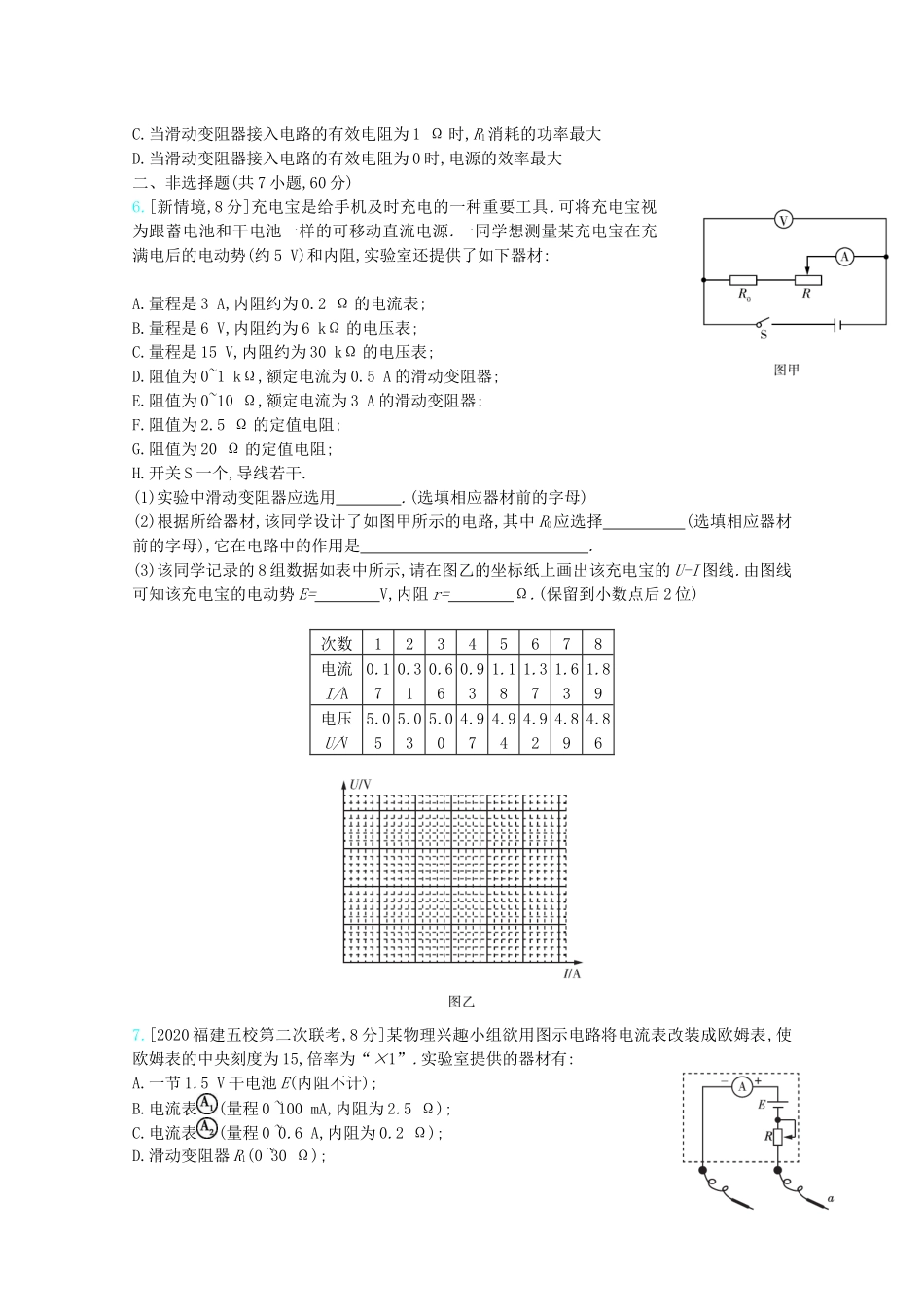

专题九恒定电流一、选择题(共5小题,30分)1.如图所示,R1、R2、R3为三个阻值相同的电阻,平行板电容器的电容为C,电源的电动势为E,内阻不计.开始时,开关S断开,电容器所带电荷量为Q1.现将开关S闭合,稳定后电容器所带电荷量为Q2,则Q1Q2的值为()A.32B.34C.23D.432.在如图甲所示的电路中,电源电动势为3.0V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示,当开关S闭合后()A.通过L1的电流为通过L2的电流的2倍B.L1的电阻为7.5ΩC.L1消耗的电功率为0.75WD.L2消耗的电功率为0.375W3.如图所示为多用电表欧姆挡的原理图,表头内阻为Rg,调零电阻为R0,电池的电动势为E,内阻为r,则下列说法错误的是()A.它是根据闭合电路欧姆定律制成的B.接表内电池负极的应是红表笔C.欧姆挡对应的“∞”刻度一般在刻度盘的右端D.调零后刻度盘的中央刻度值是r+Rg+R04.如图所示,电源电动势为E,内阻为r.开关S闭合后,将滑动变阻器的滑片向下滑动,理想电压表V1、V2的示数分别为U1、U2,示数变化量的绝对值分别为ΔU1、ΔU2,理想电流表A1、A2的示数分别为I1、I2,示数变化量的绝对值为ΔI1、ΔI2,则下列说法正确的是()A.电流表A2示数I2减小B.电压表V2示数U2增大C.ΔU1小于ΔU2D.U2I1和ΔU2ΔI1都变小5.某同学测电阻的实物图如图所示,电压表V、电流表A均为理想电表,滑动变阻器R的最大阻值为20Ω,电源电动势E=3V,内阻r=1Ω,定值电阻阻值R1=4Ω.现将开关闭合,在滑动变阻器的滑片从左端滑到右端的过程中,下列说法正确的是()A.电路中电流逐渐减小B.滑动变阻器消耗的最大功率为0.45WC.当滑动变阻器接入电路的有效电阻为1Ω时,R1消耗的功率最大D.当滑动变阻器接入电路的有效电阻为0时,电源的效率最大二、非选择题(共7小题,60分)6.[新情境,8分]充电宝是给手机及时充电的一种重要工具.可将充电宝视为跟蓄电池和干电池一样的可移动直流电源.一同学想测量某充电宝在充满电后的电动势(约5V)和内阻,实验室还提供了如下器材:A.量程是3A,内阻约为0.2Ω的电流表;B.量程是6V,内阻约为6kΩ的电压表;C.量程是15V,内阻约为30kΩ的电压表;D.阻值为0~1kΩ,额定电流为0.5A的滑动变阻器;E.阻值为0~10Ω,额定电流为3A的滑动变阻器;F.阻值为2.5Ω的定值电阻;G.阻值为20Ω的定值电阻;H.开关S一个,导线若干.(1)实验中滑动变阻器应选用.(选填相应器材前的字母)(2)根据所给器材,该同学设计了如图甲所示的电路,其中R0应选择(选填相应器材前的字母),它在电路中的作用是.(3)该同学记录的8组数据如表中所示,请在图乙的坐标纸上画出该充电宝的U-I图线.由图线可知该充电宝的电动势E=V,内阻r=Ω.(保留到小数点后2位)次数12345678电流I/A0.170.310.660.931.181.371.631.89电压U/V5.055.035.004.974.944.924.894.867.[2020福建五校第二次联考,8分]某物理兴趣小组欲用图示电路将电流表改装成欧姆表,使欧姆表的中央刻度为15,倍率为“×1”.实验室提供的器材有:A.一节1.5V干电池E(内阻不计);B.电流表(量程0~100mA,内阻为2.5Ω);C.电流表(量程0~0.6A,内阻为0.2Ω);D.滑动变阻器R1(0~30Ω);E.滑动变阻器R2(0~3kΩ);F.一对表笔及导线若干.(1)图中a为(填“红”或“黑”)表笔.(2)电流表应选用(填“B”或“C”),滑动变阻器应选用(填“D”或“E”).(3)在正确选用器材的情况下,正确连接好实验电路,并正确操作,若电流表满偏电流为Ig,则电阻刻度盘上原14Ig处应标上“”(填写具体数值).8.[2020河北唐山高三摸底,8分]为了测量长为1.0m的均匀材料制成的金属圆柱的电阻率,实验室能够提供的实验器材有:电源E(电动势为12V,内阻约为10Ω);螺旋测微器和多用电表;电压表V(量程为0~15V,内阻约为5kΩ);电流表mA(量程为0~50mA,内阻约为100Ω);滑动变阻器R(阻值为0~20Ω);待测金属圆柱体;开关及导线若干.图甲图乙(1)用螺旋测微器测量圆柱直径,其示数如图甲所示,则该圆柱直径的测量值d=mm.(2)用多用电表欧姆挡的“×10”挡粗测圆柱体的电阻值时,表盘上指针如图乙所示,则圆柱体的电阻约为Ω.(3)为了获得多组数据,尽量精确测量其电阻值,请在实物图中完成实验电路.图丙图丁(4)电路正确连接后,滑片置于最(填“左”或“右”)端,闭合开关,通过调节滑片位置,得到如表中所...
