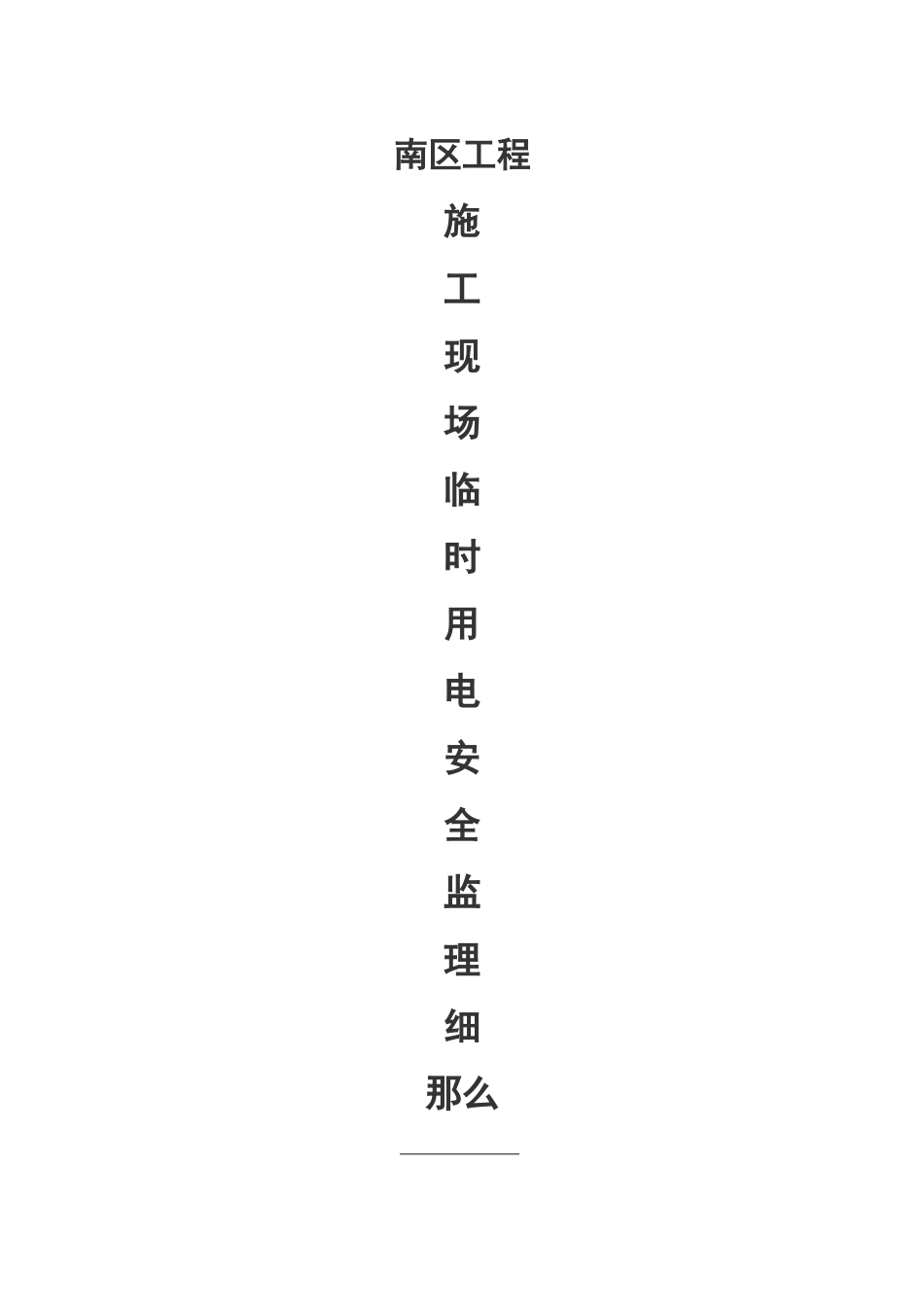

万科魅力之城南区工程施工现场临时用电安全监理细则

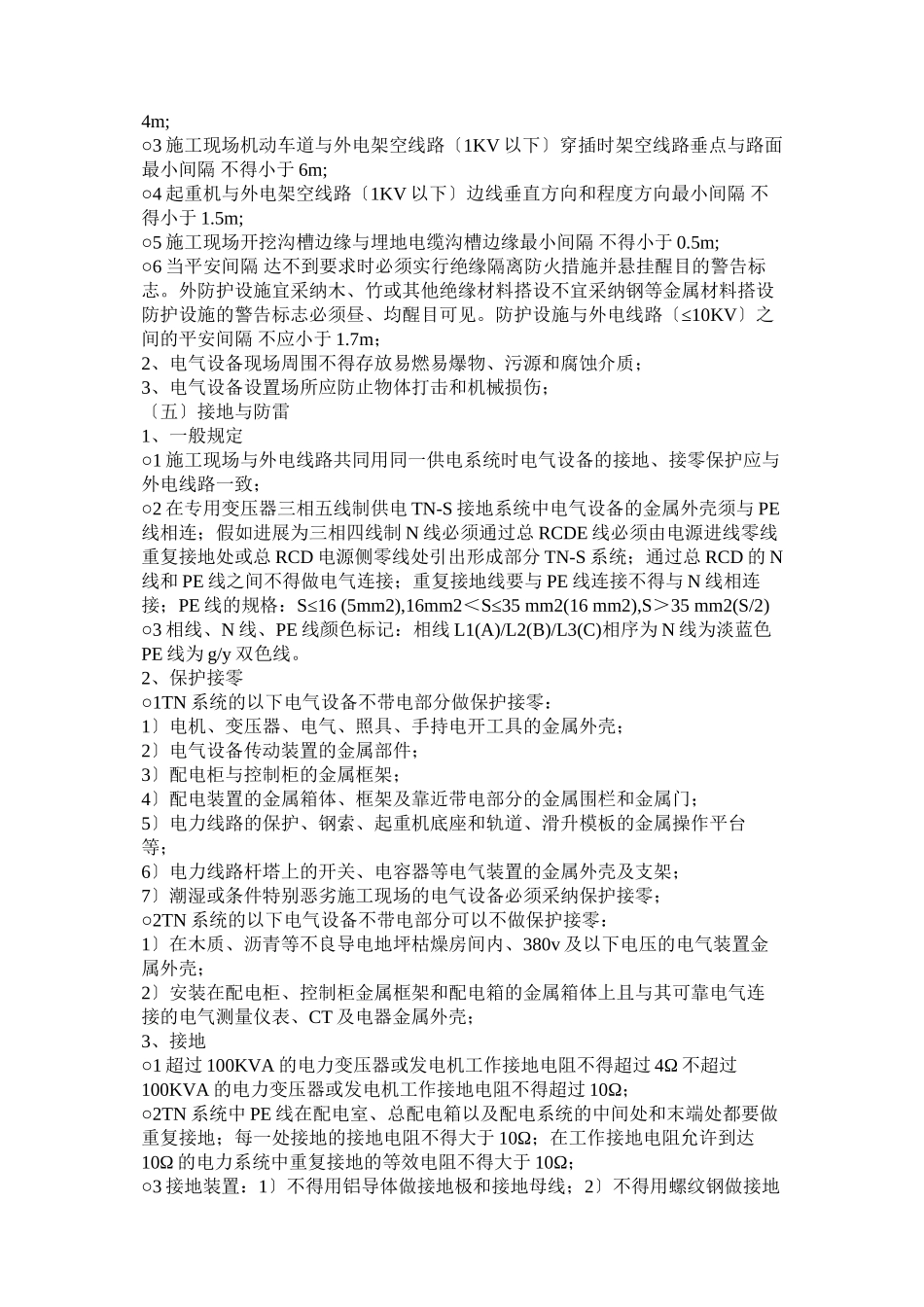

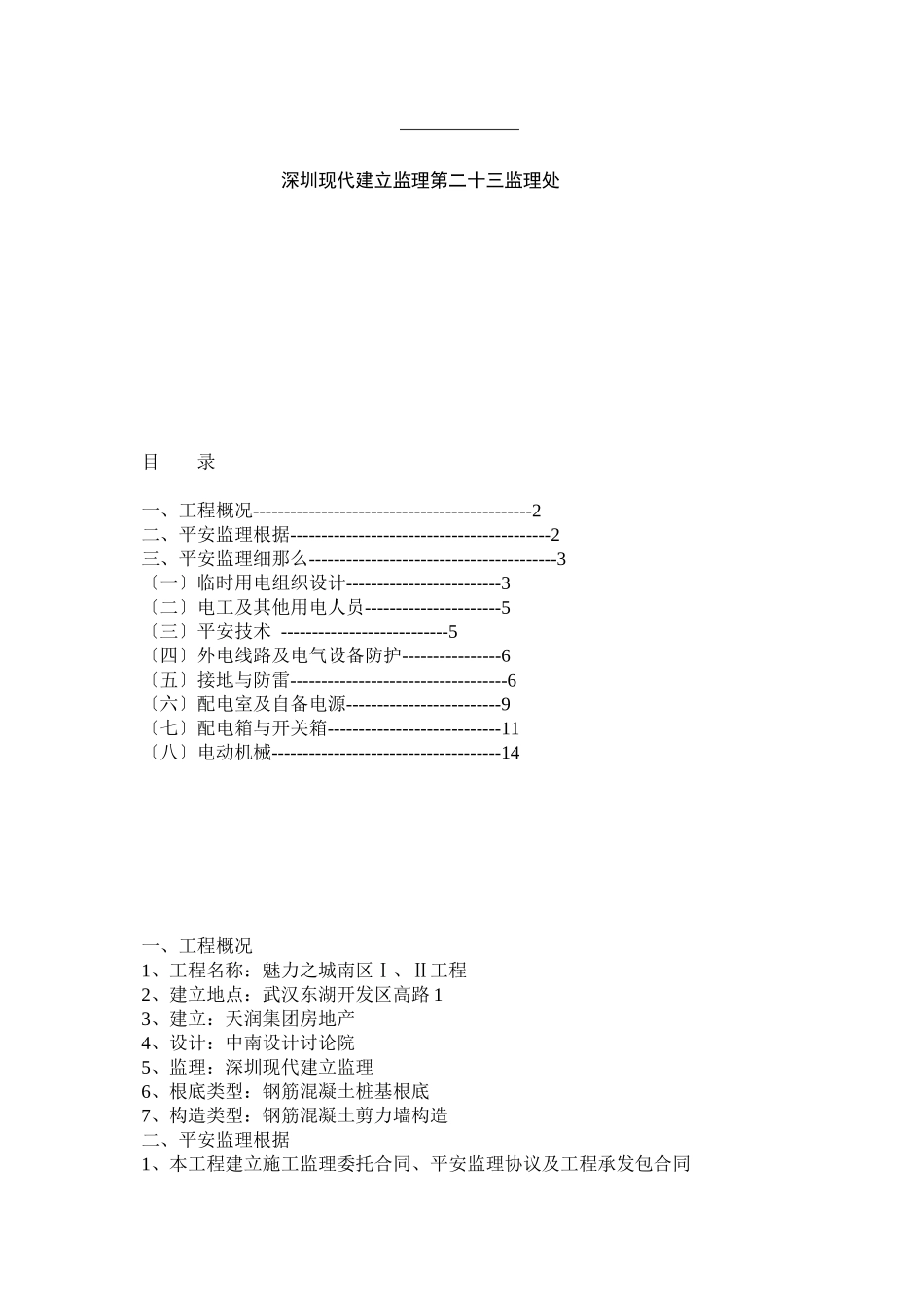

南区工程施工现场临时用电安全监理细那么 深圳现代建立监理第二十三监理处 目 录一、工程概况---------------------------------------------2二、平安监理根据------------------------------------------2三、平安监理细那么----------------------------------------3〔一〕临时用电组织设计-------------------------3〔二〕电工及其他用电人员----------------------5〔三〕平安技术 ---------------------------5〔四〕外电线路及电气设备防护----------------6〔五〕接地与防雷-----------------------------------6〔六〕配电室及自备电源-------------------------9〔七〕配电箱与开关箱----------------------------11〔八〕电动机械-------------------------------------14 一、工程概况1、工程名称：魅力之城南区Ⅰ、Ⅱ工程2、建立地点：武汉东湖开发区高路 13、建立：天润集团房地产4、设计：中南设计讨论院5、监理：深圳现代建立监理6、根底类型：钢筋混凝土桩基根底7、构造类型：钢筋混凝土剪力墙构造二、平安监理根据1、本工程建立施工监理委托合同、平安监理协议及工程承发包合同4m; ○3 施工现场机动车道与外电架空线路〔1KV 以下〕穿插时架空线路垂点与路面 最小间隔 不得小于 6m; ○4 起重机与外电架空线路〔1KV 以下〕边线垂直方向和程度方向最小间隔 不得小于 1.5m; ○5 施工现场开挖沟槽边缘与埋地电缆沟槽边缘最小间隔 不得小于 0.5m; ○6 当平安间隔 达不到要求时必须实行绝缘隔离防火措施并悬挂醒目的警告标志。外防护设施宜采纳木、竹或其他绝缘材料搭设不宜采纳钢等金属材料搭设≤防护设施的警告标志必须昼、均醒目可见。防护设施与外电线路〔 10KV〕之 间的平安间隔 不应小于 1.7m； 2 、电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质；3、电气设备设置场所应防止物体打击和机械损伤；〔五〕接地与防雷1、一般规定 ○1 施工现场与外电线路共同用同一供电系统时电气设备的接地、接零保护应与外电线路一致； ○2 在专用变压器三相五线制供电 TN-S 接地系统中电气设备的金属外壳须与 PE线相连；假如进展为三相四线制 N 线必须通过总 RCDE 线必须由电源进线零线重复接地处或总 RCD 电源侧零线处引出形成部分 TN-S 系统；通过总 RCD 的 N线和 PE 线之间不得做电气连接；重复接地线要与 PE 线连接不得与 N 线相连接；PE 线的规格：S≤16 (5mm2),16mm2＜S...
