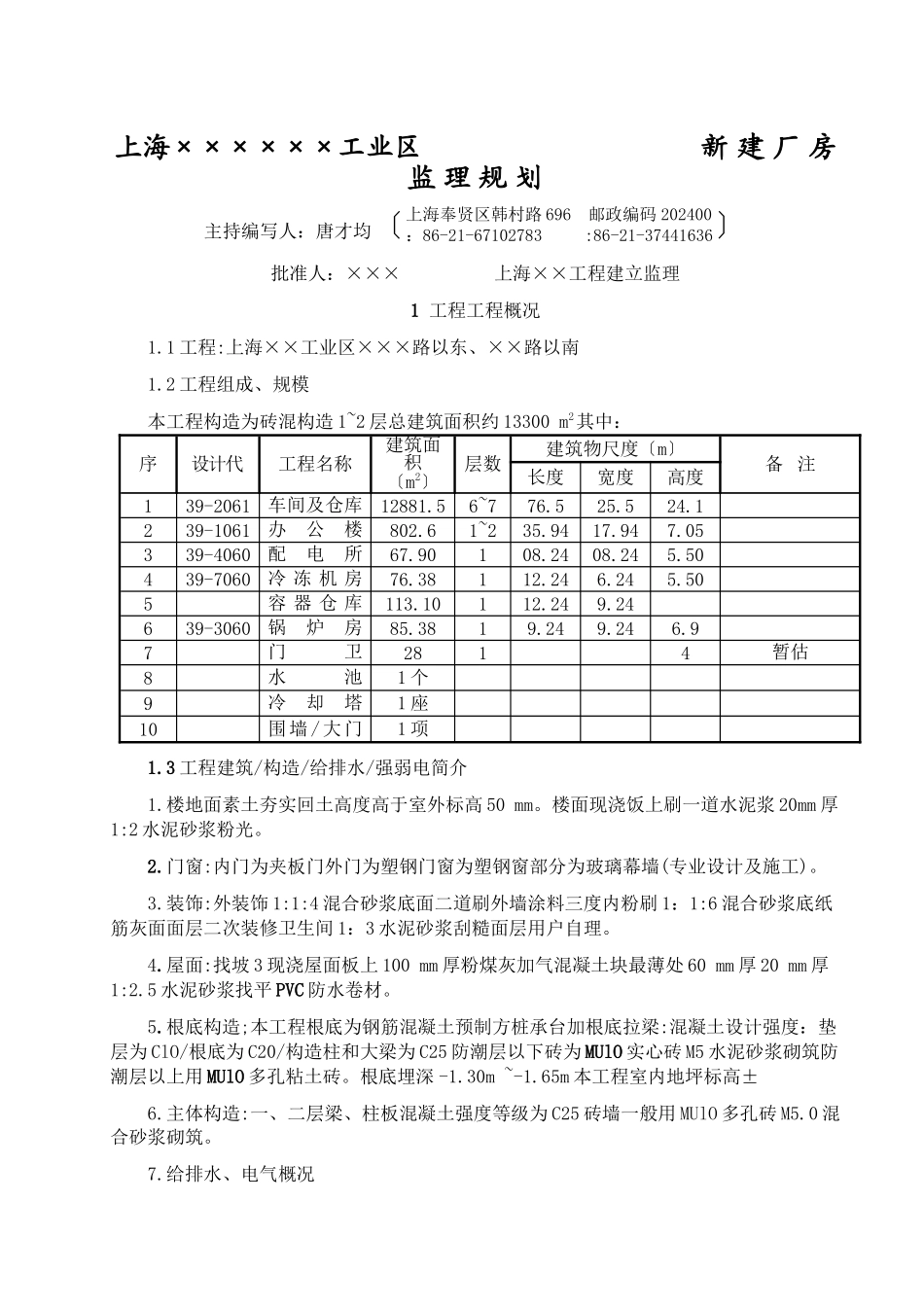

上海××××××工业区 新 建 厂 房监 理 规 划主持编写人：唐才均〔上海奉贤区韩村路 696 邮政编码 202400 ：86-21-67102783 :86-21-37441636〕批准人：××× 上海××工程建立监理1 工程工程概况1.1 工程:上海××工业区×××路以东、××路以南1.2 工程组成、规模本工程构造为砖混构造 1~2 层总建筑面积约 13300 m2其中：序设计代工程名称建筑面积〔m2〕层数建筑物尺度〔m〕 备 注长度宽度高度139-2061车间及仓库12881.56~776.525.524.1239-1061办公楼802.61~235.9417.947.05339-4060配电所67.90108.2408.245.50439-7060冷 冻 机 房76.38112.246.245.505容 器 仓 库113.10112.249.24639-3060锅炉房85.3819.249.246.97门卫2814暂估8水池1 个9冷却塔1 座10围墙 / 大门1 项1.3 工程建筑/构造/给排水/强弱电简介1.楼地面素土夯实回土高度高于室外标高 50 mm。楼面现浇饭上刷一道水泥浆 20mm 厚1:2 水泥砂浆粉光。2.门窗:内门为夹板门外门为塑钢门窗为塑钢窗部分为玻璃幕墙(专业设计及施工)。3.装饰:外装饰 1:1:4 混合砂浆底面二道刷外墙涂料三度内粉刷 1：1:6 混合砂浆底纸筋灰面面层二次装修卫生间 1：3 水泥砂浆刮糙面层用户自理。4.屋面:找坡 3 现浇屋面板上 100 mm 厚粉煤灰加气混凝土块最薄处 60 mm 厚 20 mm 厚1:2.5 水泥砂浆找平 PVC 防水卷材。5.根底构造;本工程根底为钢筋混凝土预制方桩承台加根底拉梁:混凝土设计强度：垫层为 ClO/根底为 C20/构造柱和大梁为 C25 防潮层以下砖为 MUlO 实心砖 M5 水泥砂浆砌筑防潮层以上用 MUlO 多孔粘土砖。根底埋深 -1.30m ~-1.65m 本工程室内地坪标高±6.主体构造:一、二层梁、柱板混凝土强度等级为 C25 砖墙一般用 MUlO 多孔砖 M5.0 混合砂浆砌筑。7.给排水、电气概况8.室内给水采纳 UPVC 给水承插粘接室外采纳镀锌钢丝扣连接。9.室内消防采纳镀锌钢丝扣连接室外消防采纳铸铁石棉水泥接口。10.排水:废水和污水室内采纳 UPVC 排水室外雨水及污水为 UPVC 排水。11.电气工程:电源为 380/220V 供电室内电线暗敷采纳阻燃型硬质塑料。1.4 工程特点概述总平面示意图〔另详〕此工程 10 个子项建筑构造并不复杂但是使用功能齐全工艺复杂。因此施工对设备安装必须给预充分的注意。2 监理工作范围监理阶段和范围：根据建立的委托和受权主要是施工阶段的质量监理。3 监理工作内容3.1 根据专业工程特点制定监理工...
