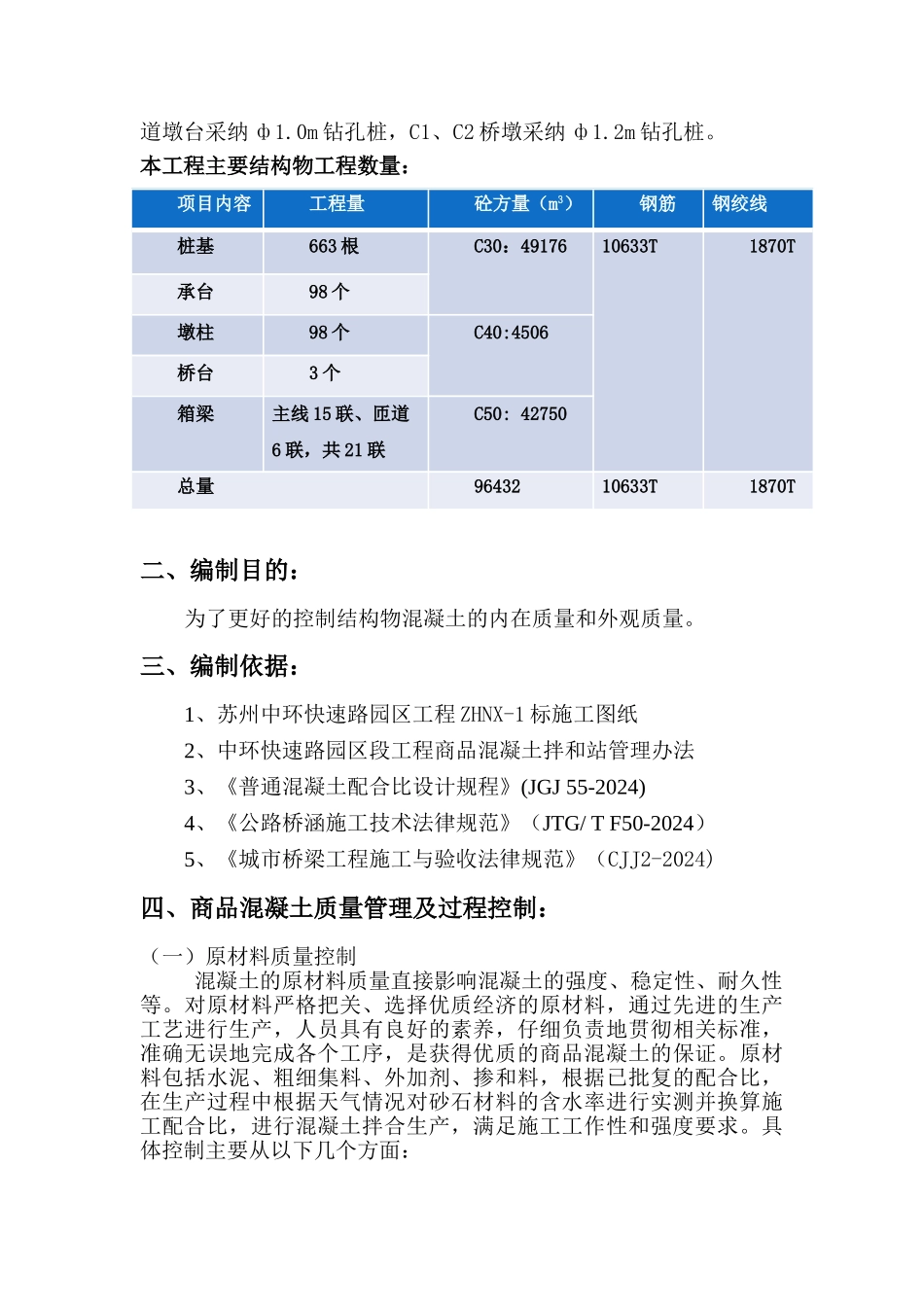

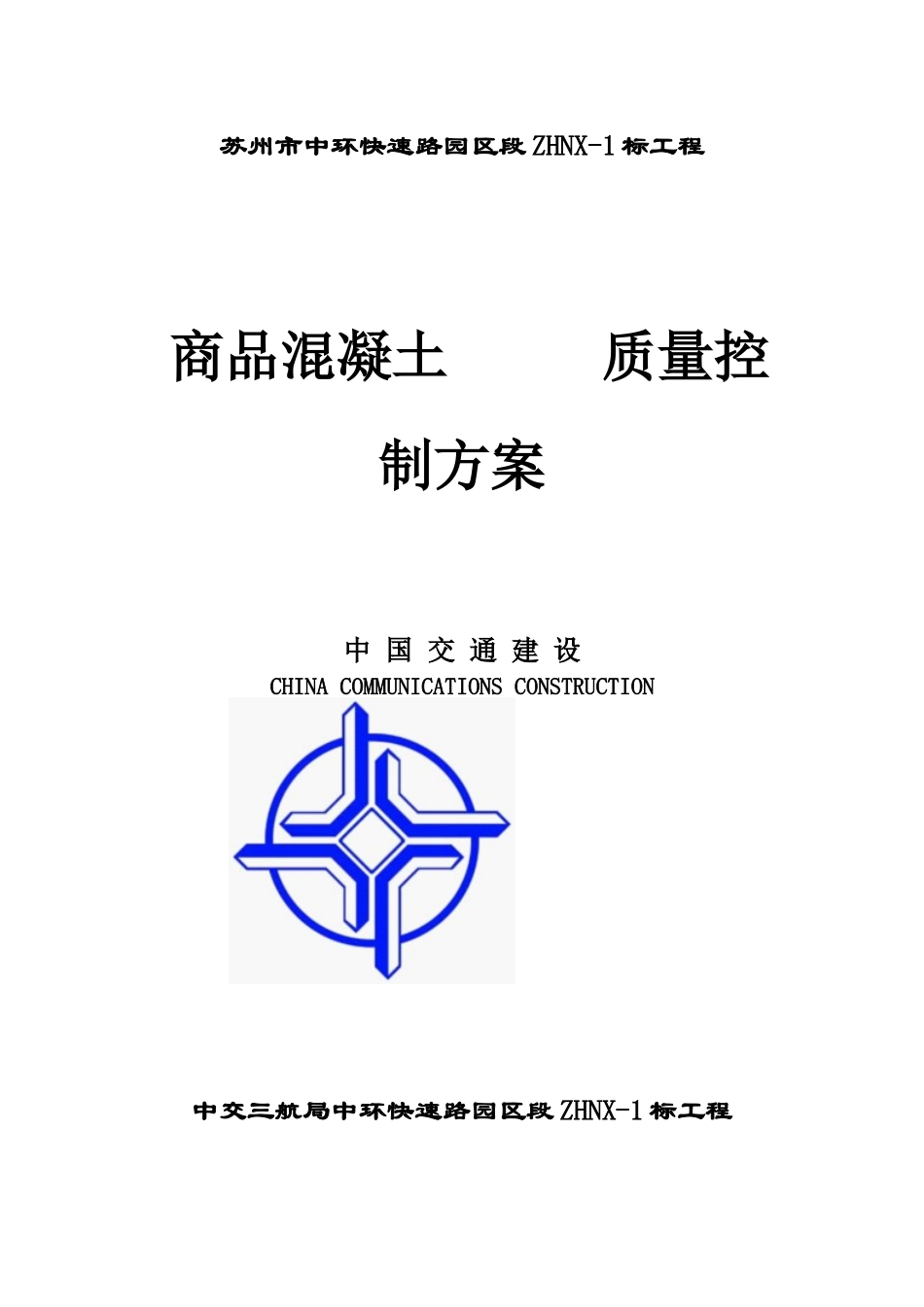

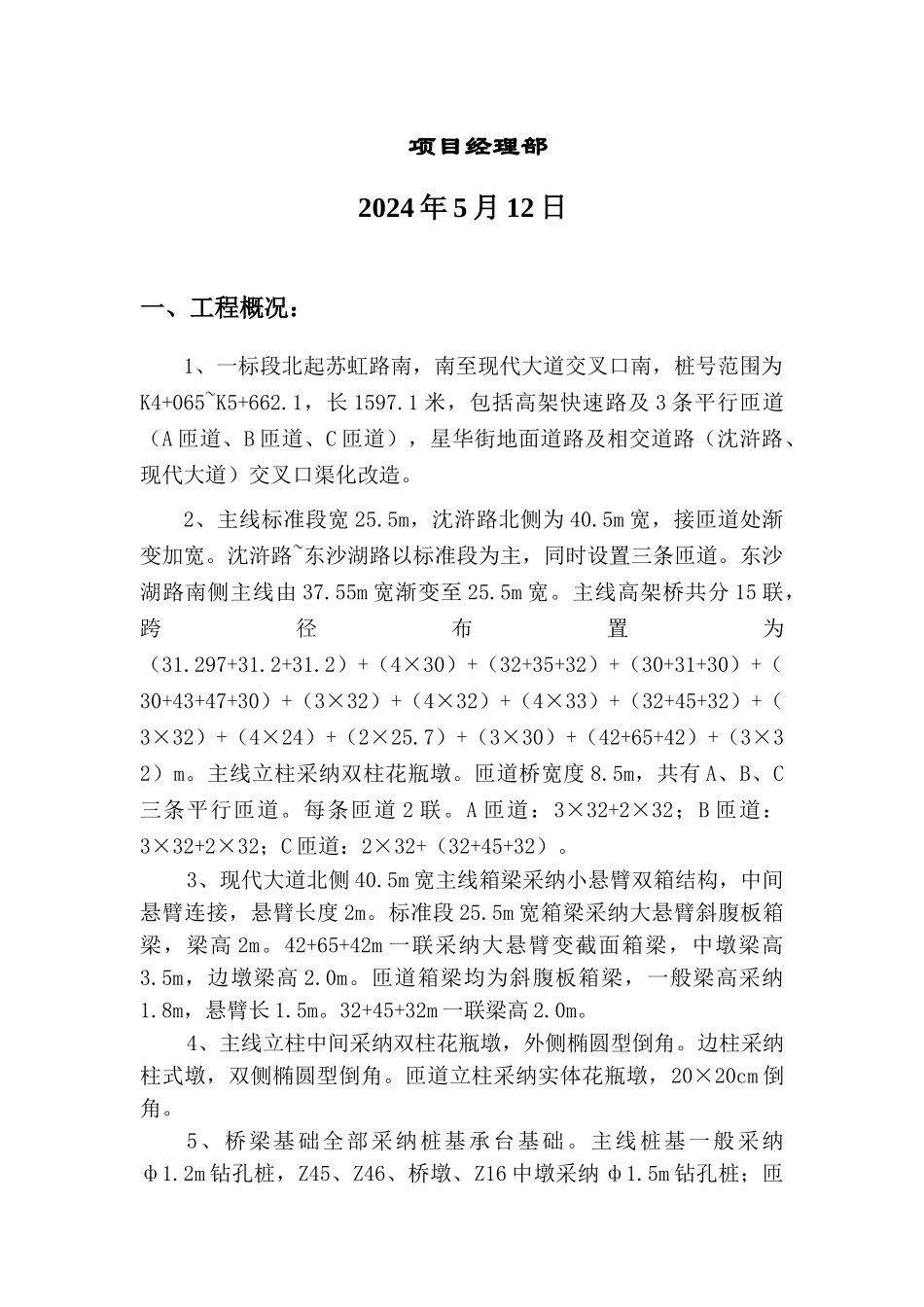

苏州市中环快速路园区段 ZHNX-1 标工程 商品混凝土 质量控制方案中 国 交 通 建 设CHINA COMMUNICATIONS CONSTRUCTION 中交三航局中环快速路园区段 ZHNX-1 标工程项目经理部 2024 年 5 月 12 日一、工程概况： 1、一标段北起苏虹路南，南至现代大道交叉口南，桩号范围为K4+065~K5+662.1，长 1597.1 米，包括高架快速路及 3 条平行匝道（A 匝道、B 匝道、C 匝道），星华街地面道路及相交道路（沈浒路、现代大道）交叉口渠化改造。2、主线标准段宽 25.5m，沈浒路北侧为 40.5m 宽，接匝道处渐变加宽。沈浒路~东沙湖路以标准段为主，同时设置三条匝道。东沙湖路南侧主线由 37.55m 宽渐变至 25.5m 宽。主线高架桥共分 15 联，跨径布置为（31.297+31.2+31.2）+（4×30）+（32+35+32）+（30+31+30）+（30+43+47+30）+（3×32）+（4×32）+（4×33）+（32+45+32）+（3×32）+（4×24）+（2×25.7）+（3×30）+（42+65+42）+（3×32）m。主线立柱采纳双柱花瓶墩。匝道桥宽度 8.5m，共有 A、B、C三条平行匝道。每条匝道 2 联。A 匝道：3×32+2×32；B 匝道：3×32+2×32；C 匝道：2×32+（32+45+32）。3、现代大道北侧 40.5m 宽主线箱梁采纳小悬臂双箱结构，中间悬臂连接，悬臂长度 2m。标准段 25.5m 宽箱梁采纳大悬臂斜腹板箱梁，梁高 2m。42+65+42m 一联采纳大悬臂变截面箱梁，中墩梁高3.5m，边墩梁高 2.0m。匝道箱梁均为斜腹板箱梁，一般梁高采纳1.8m，悬臂长 1.5m。32+45+32m 一联梁高 2.0m。4、主线立柱中间采纳双柱花瓶墩，外侧椭圆型倒角。边柱采纳柱式墩，双侧椭圆型倒角。匝道立柱采纳实体花瓶墩，20×20cm 倒角。5、桥梁基础全部采纳桩基承台基础。主线桩基一般采纳ф1.2m 钻孔桩，Z45、Z46、桥墩、Z16 中墩采纳 ф1.5m 钻孔桩；匝道墩台采纳 ф1.0m 钻孔桩，C1、C2 桥墩采纳 ф1.2m 钻孔桩。本工程主要结构物工程数量：项目内容工程量砼方量（m3）钢筋钢绞线桩基 663 根C30：49176 10633T 1870T 承台98 个墩柱98 个C40:4506 桥台3 个箱梁主线 15 联、匝道6 联，共 21 联C50: 42750 总量96432 10633T 1870T 二、编制目的：为了更好的控制结构物混凝土的内在质量和外观质量。三、编制依据：1、苏州中环快速路园区工程 ZHNX-1 标施工图纸2、中环快速路园区段工程商品混凝土拌和站管理办法3、《普通混凝土配合比设计规程》(JGJ 55-2024)4、《公路桥涵施工技...
