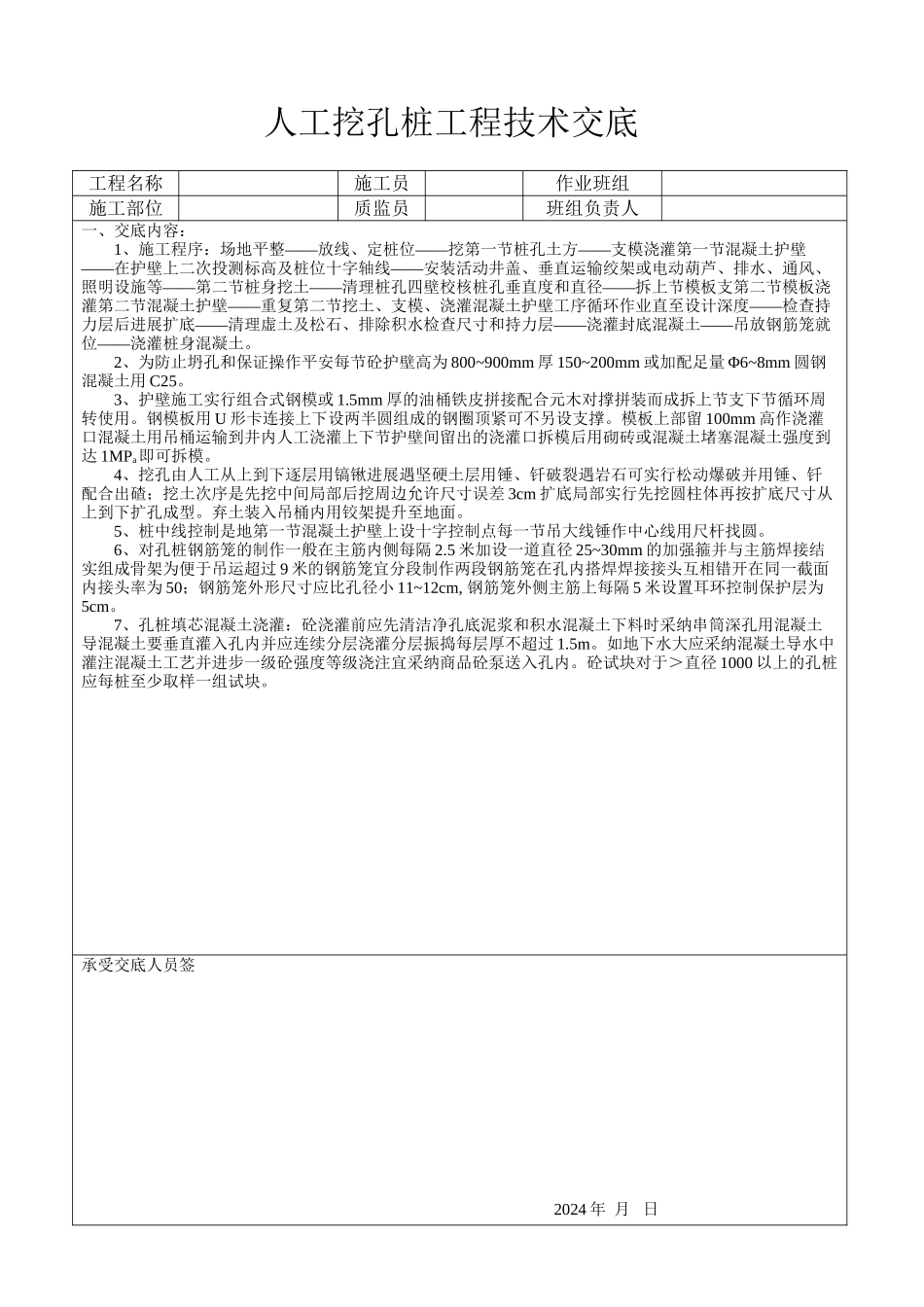

人工挖孔桩工程技术交底工程名称施工员作业班组施工部位质监员班组负责人一、交底内容：1——————、施工程序：场地平整放线、定桩位挖第一节桩孔土方支模浇灌第一节混凝土护壁————在护壁上二次投测标高及桩位十字轴线安装活动井盖、垂直运输绞架或电动葫芦、排水、通风、——————照明设施等第二节桩身挖土清理桩孔四壁校核桩孔垂直度和直径拆上节模板支第二节模板浇————灌第二节混凝土护壁重复第二节挖土、支模、浇灌混凝土护壁工序循环作业直至设计深度检查持——————力层后进展扩底清理虚土及松石、排除积水检查尺寸和持力层浇灌封底混凝土吊放钢筋笼就——位浇灌桩身混凝土
2、为防止坍孔和保证操作平安每节砼护壁高为 800~900mm 厚 150~200mm 或加配足量 Φ6~8mm 圆钢混凝土用 C25
3、护壁施工实行组合式钢模或 1
5mm 厚的油桶铁皮拼接配合元木对撑拼装而成拆上节支下节循环周转使用
钢模板用 U 形卡连接上下设两半圆组成的钢圈顶紧可不另设支撑
模板上部留 100mm 高作浇灌口混凝土用吊桶运输到井内人工浇灌上下节护壁间留出的浇灌口拆模后用砌砖或混凝土堵塞混凝土强度到达 1MPa即可拆模
4、挖孔由人工从上到下逐层用镐锹进展遇坚硬土层用锤、钎破裂遇岩石可实行松动爆破并用锤、钎配合出碴；挖土次序是先挖中间局部后挖周边允许尺寸误差 3cm 扩底局部实行先挖圆柱体再按扩底尺寸从上到下扩孔成型
弃土装入吊桶内用铰架提升至地面
5、桩中线控制是地第一节混凝土护壁上设十字控制点每一节吊大线锤作中心线用尺杆找圆
6、对孔桩钢筋笼的制作一般在主筋内侧每隔 2
5 米加设一道直径 25~30mm 的加强箍并与主筋焊接结实组成骨架为便于吊运超过 9 米的钢筋笼宜分段制作两段钢筋笼在孔内搭焊焊接接头互相错开在同一截面内接头率为 50；钢筋笼外形尺寸应比孔径小 11~12cm, 钢筋笼外侧主筋上
