人工挖孔桩技术交底rrr2

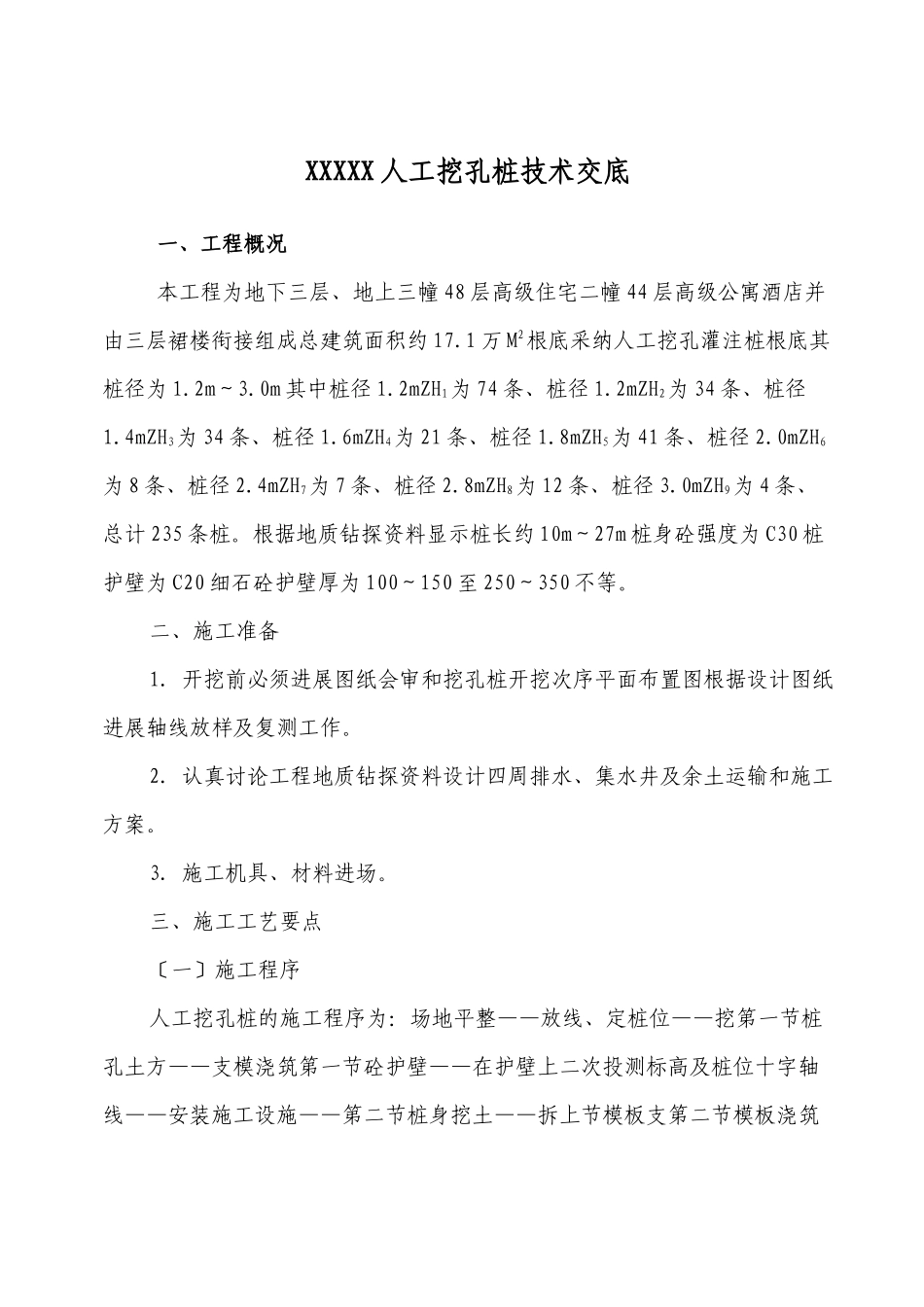

XXXXX 人工挖孔桩技术交底 一、工程概况 本工程为地下三层、地上三幢 48 层高级住宅二幢 44 层高级公寓酒店并由三层裙楼衔接组成总建筑面积约 17.1 万 M2根底采纳人工挖孔灌注桩根底其桩径为 1.2m～3.0m 其中桩径 1.2mZH1为 74 条、桩径 1.2mZH2为 34 条、桩径1.4mZH3为 34 条、桩径 1.6mZH4为 21 条、桩径 1.8mZH5为 41 条、桩径 2.0mZH6为 8 条、桩径 2.4mZH7为 7 条、桩径 2.8mZH8为 12 条、桩径 3.0mZH9为 4 条、总计 235 条桩。根据地质钻探资料显示桩长约 10m～27m 桩身砼强度为 C30 桩护壁为 C20 细石砼护壁厚为 100～150 至 250～350 不等。二、施工准备1. 开挖前必须进展图纸会审和挖孔桩开挖次序平面布置图根据设计图纸进展轴线放样及复测工作。2. 认真讨论工程地质钻探资料设计四周排水、集水井及余土运输和施工方案。3. 施工机具、材料进场。三、施工工艺要点〔一〕施工程序人工挖孔桩的施工程序为：场地平整——放线、定桩位——挖第一节桩孔土方——支模浇筑第一节砼护壁——在护壁上二次投测标高及桩位十字轴线——安装施工设施——第二节桩身挖土——拆上节模板支第二节模板浇筑护壁——重复第二节施工循环作业直至设计深度——检查持力层后进展扩底——清理孔底检查验收——吊放钢筋笼——浇筑桩身砼。〔二〕土方开挖及护壁模板1. 开挖前应认真复核桩中心点确认无误前方可开挖挖孔由人工自上而下逐节开挖〔每节高度约 1m〕挖土次序为先挖中间部位后挖周边每挖一节土方后相应浇筑一节砼护壁。护壁模板采纳组合式钢模板拼装而成封模前按设计要求在护壁中放置 Φ8 钢筋为便于井内组织排水在透水层区段的护壁预留泄水孔以利接收引水同时应在护壁中预埋钢筋头方便固定软爬梯经现场施工质检员及监理验收前方可封闭模板。2. 浇筑护壁砼时应敲击模板及用竹和木棒插实。不得在桩孔内水吞没模板的情况下灌注混凝土。根据土质情况混凝土应尽量掺入速凝剂使护壁尽快到达设计强度要求。发现护壁有蜂窝出现漏水现象应及时加以堵塞或导流防止孔外水通过护壁流入孔内以确保护壁混凝土强度及施工平安。 护壁按设计提供的护壁大样图要求施工。注意第一节桩孔护壁应比下面的护壁厚 100～150mm 并应高出地面 200～250mm 便于挡水和定位。上下节护壁间的搭接长度不得少于 50mm。为保证护壁混凝土的整体性可用 Φ8 钢筋均匀布置作上下节护壁之间的拉结筋以免护壁脱节下沉。 撤除护...
