使用溜灰管溜灰专项安全技术措施

使用溜灰管溜灰专项安全技术措施_第1页
1/5
使用溜灰管溜灰专项安全技术措施_第2页
2/5
使用溜灰管溜灰专项安全技术措施_第3页
3/5

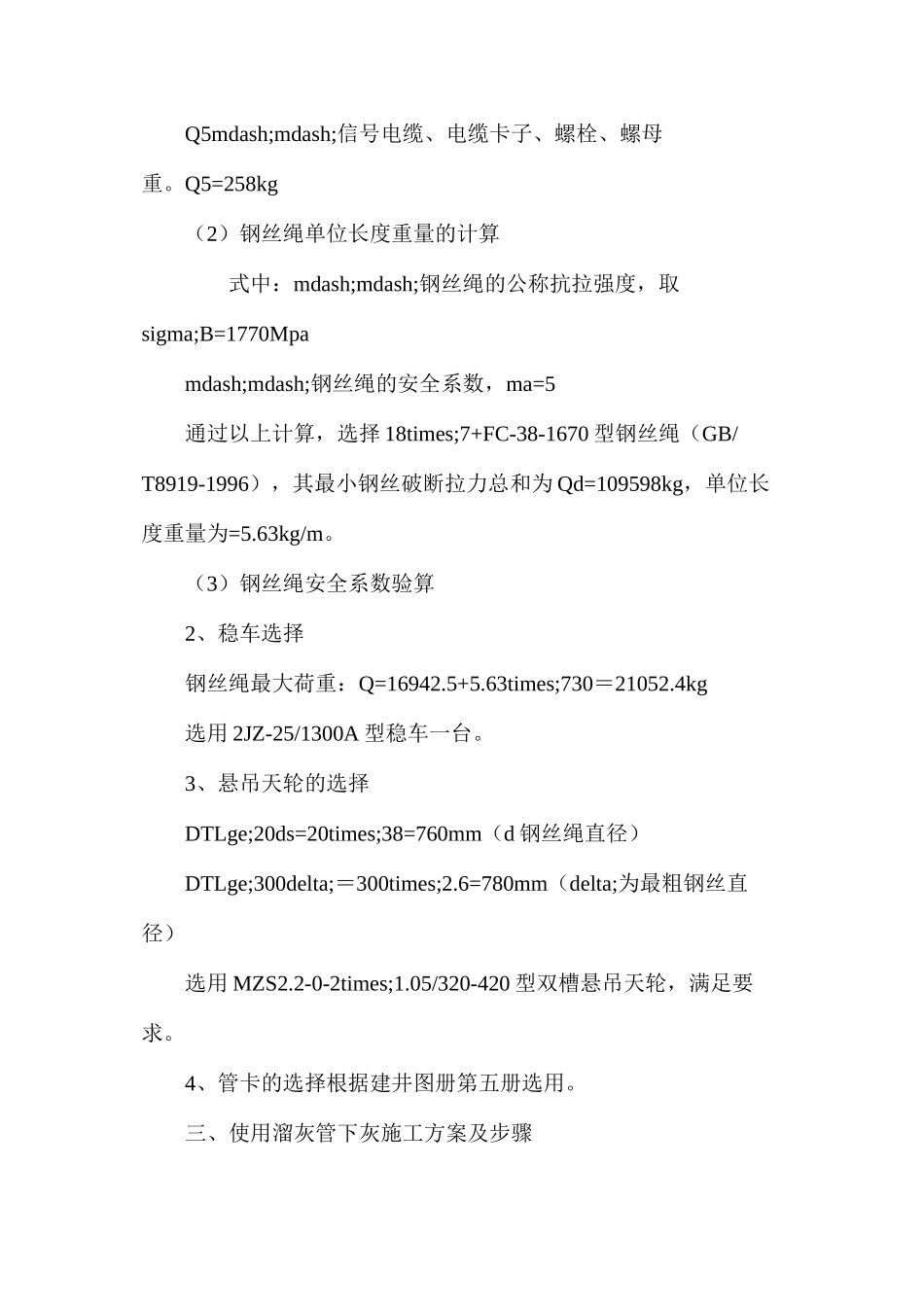

使用溜灰管溜灰专项安全技术措施456 风井井筒净径 7.6m 净断面为 45.3m2,井口设计标高+1360.00m,全深 710.5m,冻结深度 689m,目前浇筑混凝土采纳溜灰管下灰然后通过二次搅拌后再入模,为了更好保证安全和质量,特编制此专项安全技术措施。一、材料选择:所选用材料根据建井图册第五册选用,规格如下:法兰盘:8 寸盘*厚度 20mm管卡:60mm*10mm螺栓:Ф20mm*70mm钢管:phi;200*8mm二、溜灰管悬吊钢丝绳、稳车、悬吊天轮、管卡选择计算:1.钢丝绳选择计算(1)钢丝绳悬吊荷载Q0=Q1+Q2+Q3+Q4+Q5=44885kg则每根钢丝绳悬吊荷载:Q0=Q0/2=16942.5kg式中:mdash;mdash;phi;219times;7.5mm 钢管自重,=700times;39.12=27384kgmdash;mdash;法兰盘、卡子、螺栓、螺母重,2583kgQ3mdash;mdash;管内混凝土重,3600kgQ4mdash;mdash;终端卡子重,60kgQ5mdash;mdash;信号电缆、电缆卡子、螺栓、螺母重。Q5=258kg(2)钢丝绳单位长度重量的计算 式中:mdash;mdash;钢丝绳的公称抗拉强度,取sigma;B=1770Mpamdash;mdash;钢丝绳的安全系数,ma=5通过以上计算,选择 18times;7+FC-38-1670 型钢丝绳(GB/T8919-1996),其最小钢丝破断拉力总和为 Qd=109598kg,单位长度重量为=5.63kg/m。(3)钢丝绳安全系数验算2、稳车选择钢丝绳最大荷重:Q=16942.5+5.63times;730=21052.4kg选用 2JZ-25/1300A 型稳车一台。3、悬吊天轮的选择DTLge;20ds=20times;38=760mm(d 钢丝绳直径)DTLge;300delta;=300times;2.6=780mm(delta;为最粗钢丝直径)选用 MZS2.2-0-2times;1.05/320-420 型双槽悬吊天轮,满足要求。4、管卡的选择根据建井图册第五册选用。三、使用溜灰管下灰施工方案及步骤2.1 施工方案:混凝土由井口搅拌站制作,搅拌站制作好的混凝土下放到封口盘储料仓,然后经溜灰管输送至上吊盘,二次搅拌后通过四根输料软管入模。2.2 施工步骤:井筒掘进期间:每施工一定段高需要浇筑混凝土时1、将井口所有孔洞封堵严密,把溜灰管运至井口。2、将溜灰管一端用马镫锁住再用井口小绞车缓慢吊起,另一端用麻绳溜住然后用人牵引着升至一定高度。3、用螺栓将其与下一节溜灰管连接并拧紧,然后用管卡将溜灰管固定与于悬吊钢丝绳上。4、接好后的溜灰管缓慢向下落至需要的高度。5、溜灰管落好后,将储料仓坐落在溜灰管上面。6、全部就绪后电话通知工作面由地面下水冲刷溜灰管。7、冲刷溜灰管确定无误后下灰浇筑,浇筑期间使用专用信号联系。井筒套砌内壁期间:每浇...
