公跨铁桥梁体支架加固方案及检算

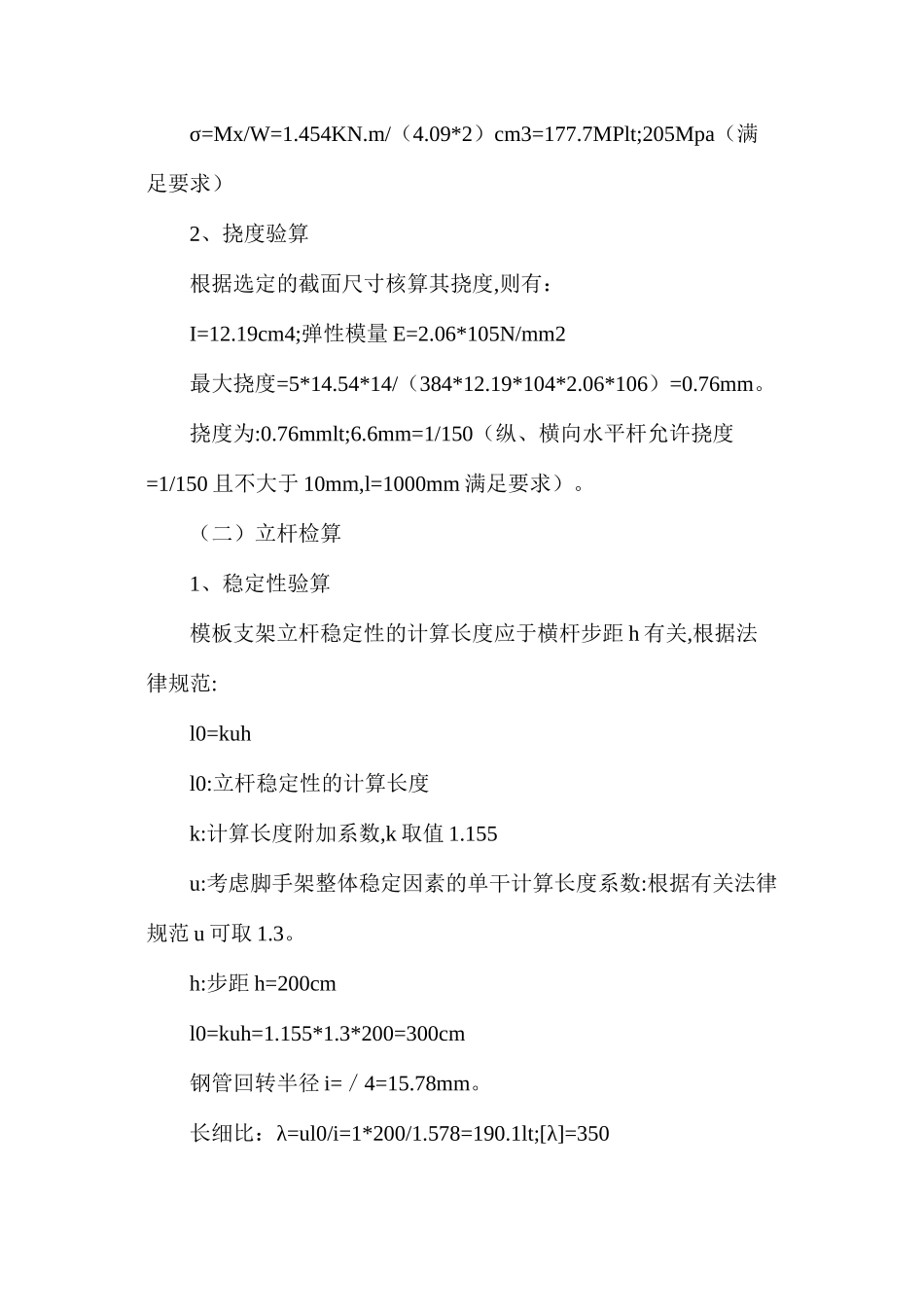

公跨铁桥梁体支架加固方案及检算关键词：加固方案公跨铁支架检算一、满堂支架布置情况满堂支架立杆、横杆、剪刀撑、横向水平杆均采纳外径 48mm壁厚 3.5mm 长 6m 无缝钢管。立杆纵横向间距 100cm，横杆步距200cm，立杆采纳对接扣件连接，横杆采纳直角扣件，立杆顶设钢管横杆。立杆底部设置 150*150*8mm 定型钢板底坐。顶层横杆面满铺 3015 型钢模，梁底模采纳 1.5m*1.7m 组合钢模，侧模采纳0.3*1.5m 组合钢模板，内模采纳竹胶板。二、门洞布置情况门洞采纳 20 型槽钢作为立柱和纵横梁，纵梁、横梁均采纳 20型槽钢焊接成工字钢。两根纵梁用 20 圆钢连接成整体间距 1m/根，横梁用 20 圆钢连接成整全间距 1m/根（见附图 1）。圆钢两端用螺帽固定。纵横梁均采纳 20 型槽钢作斜撑。三、支架检算1、施工人员、机具、材料荷载单位荷载：q1=2.5KN/m2重力荷载：Q1=2.5×149.4=373.5KN。2、梁钢筋混凝土荷载C50 混凝土重：Q2=82.2*2.6*103*10=2137.2KN3、振捣混凝土时产生的荷载单位荷载：q3=2.0KN/m2重力荷载：Q3=2.0×149.4=298.8KN4、钢模板自重（3015 型）单位荷载：q4=0.362KN/m2（材料部门提供）重力荷载：Q4=0.362×199.2=72.1KN5、横杆荷载重力荷载：Q5=24*8*3.84*2*10=14.7KNf 为钢材的抗压强度设计值=205Mpa；（一）横杆检算顶层横杆间距 1m*1m 双排布设，梁板混凝土、施工人员、机具、材料荷载、振捣混凝土时产生的荷载、钢模板自重，通过钢模以均部荷载的形式传递到横杆上，横杆检算根据现场分析，将其示为 3 跨连续梁进行检算，如附图 2。则有横杆单位荷载：qh=（Q1+Q2+Q3+Q4+Q5）/24.9/8=14.54KN/m最大弯矩：Mx=1.454KN.m；查法律规范得截面模量：W=Π*（D3-d3）/32=4.09cm31、强度验算：钢管的抗压强度设计值=205Mpa；σ=Mx/W=1.454KN.m/（4.09*2）cm3=177.7MPlt;205Mpa（满足要求）2、挠度验算根据选定的截面尺寸核算其挠度,则有：I=12.19cm4;弹性模量 E=2.06*105N/mm2最大挠度=5*14.54*14/（384*12.19*104*2.06*106）=0.76mm。挠度为:0.76mmlt;6.6mm=1/150（纵、横向水平杆允许挠度=1/150 且不大于 10mm,l=1000mm 满足要求）。（二）立杆检算1、稳定性验算模板支架立杆稳定性的计算长度应于横杆步距 h 有关,根据法律规范:l0=kuhl0:立杆稳定性的计算长度k:计算长度附加系数,k 取值 1.155u:考虑脚手架整体稳定因素的单干计算长度系数:根据有关法律规范 u 可取 1.3。h:步距 h=200cml0=kuh=1.155*1...
