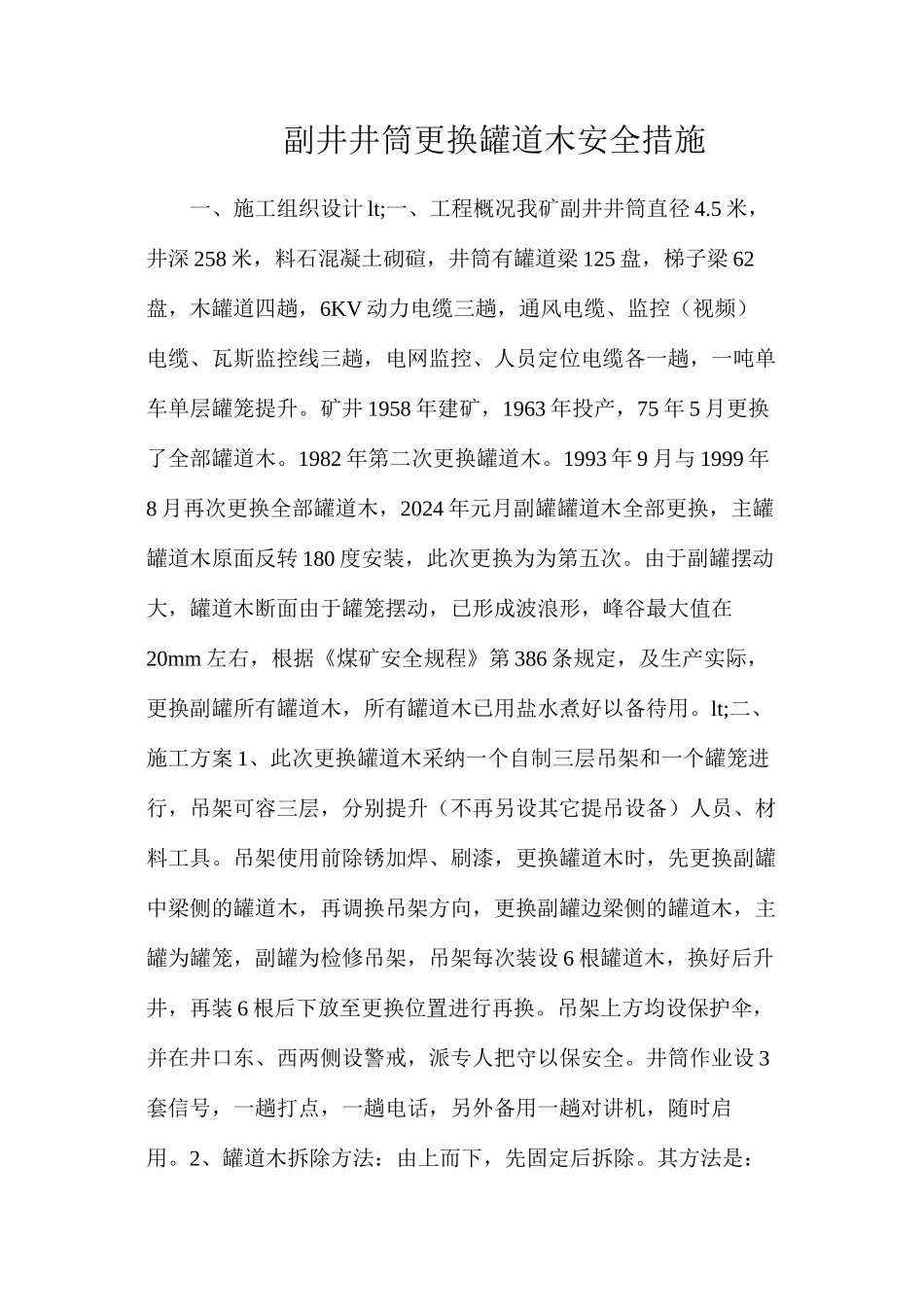

副井井筒更换罐道木安全措施一、施工组织设计 lt;一、工程概况我矿副井井筒直径 4.5 米，井深 258 米，料石混凝土砌碹，井筒有罐道梁 125 盘，梯子梁 62盘，木罐道四趟，6KV 动力电缆三趟，通风电缆、监控（视频）电缆、瓦斯监控线三趟，电网监控、人员定位电缆各一趟，一吨单车单层罐笼提升。矿井 1958 年建矿，1963 年投产，75 年 5 月更换了全部罐道木。1982 年第二次更换罐道木。1993 年 9 月与 1999 年8 月再次更换全部罐道木，2024 年元月副罐罐道木全部更换，主罐罐道木原面反转 180 度安装，此次更换为为第五次。由于副罐摆动大，罐道木断面由于罐笼摆动，已形成波浪形，峰谷最大值在20mm 左右，根据《煤矿安全规程》第 386 条规定，及生产实际，更换副罐所有罐道木，所有罐道木已用盐水煮好以备待用。lt;二、施工方案 1、此次更换罐道木采纳一个自制三层吊架和一个罐笼进行，吊架可容三层，分别提升（不再另设其它提吊设备）人员、材料工具。吊架使用前除锈加焊、刷漆，更换罐道木时，先更换副罐中梁侧的罐道木，再调换吊架方向，更换副罐边梁侧的罐道木，主罐为罐笼，副罐为检修吊架，吊架每次装设 6 根罐道木，换好后升井，再装 6 根后下放至更换位置进行再换。吊架上方均设保护伞，并在井口东、西两侧设警戒，派专人把守以保安全。井筒作业设 3套信号，一趟打点，一趟电话，另外备用一趟对讲机，随时启用。2、罐道木拆除方法：由上而下，先固定后拆除。其方法是：先将罐道木螺丝用火焊割掉，割螺丝时由下层人员自上向下依次进行。割完后将吊架下落至稍低于罐道木下端接头处停车，5 人合抱着罐道木将其竖直移到吊架内，固定牢靠后，锁好挡板，依次循环。待装好 6 根罐道木后提至井口，卸于井口棚西侧。井口罐道木的装卸，用挂在井架上的滑轮起吊。3、罐道木的安装方法：安装罐道木由下向上。其法是：先将吊架停于井口，在吊架上层与井口平台搭好工作板，将罐道木装入吊架 U 型槽内，每次装 6 根，然后下井待吊架底层运行至比安装罐道木地点的接头处稍高时停车，6人协调作业。将罐道木由吊架移出，下端移至罐道木接头上，对好螺丝孔，竖直穿上螺丝，上紧即好。由于井筒中罐道木螺丝孔距不等，故更换时采纳随量随打眼的办法进行。特注意记正下原每根罐道木位置上的编号方向、主副罐等。即每班完工后，由跟班木工量出下班应换罐道木的眼距，升井后交地面木工打眼开糟。罐道木做好后，标明编号方...
