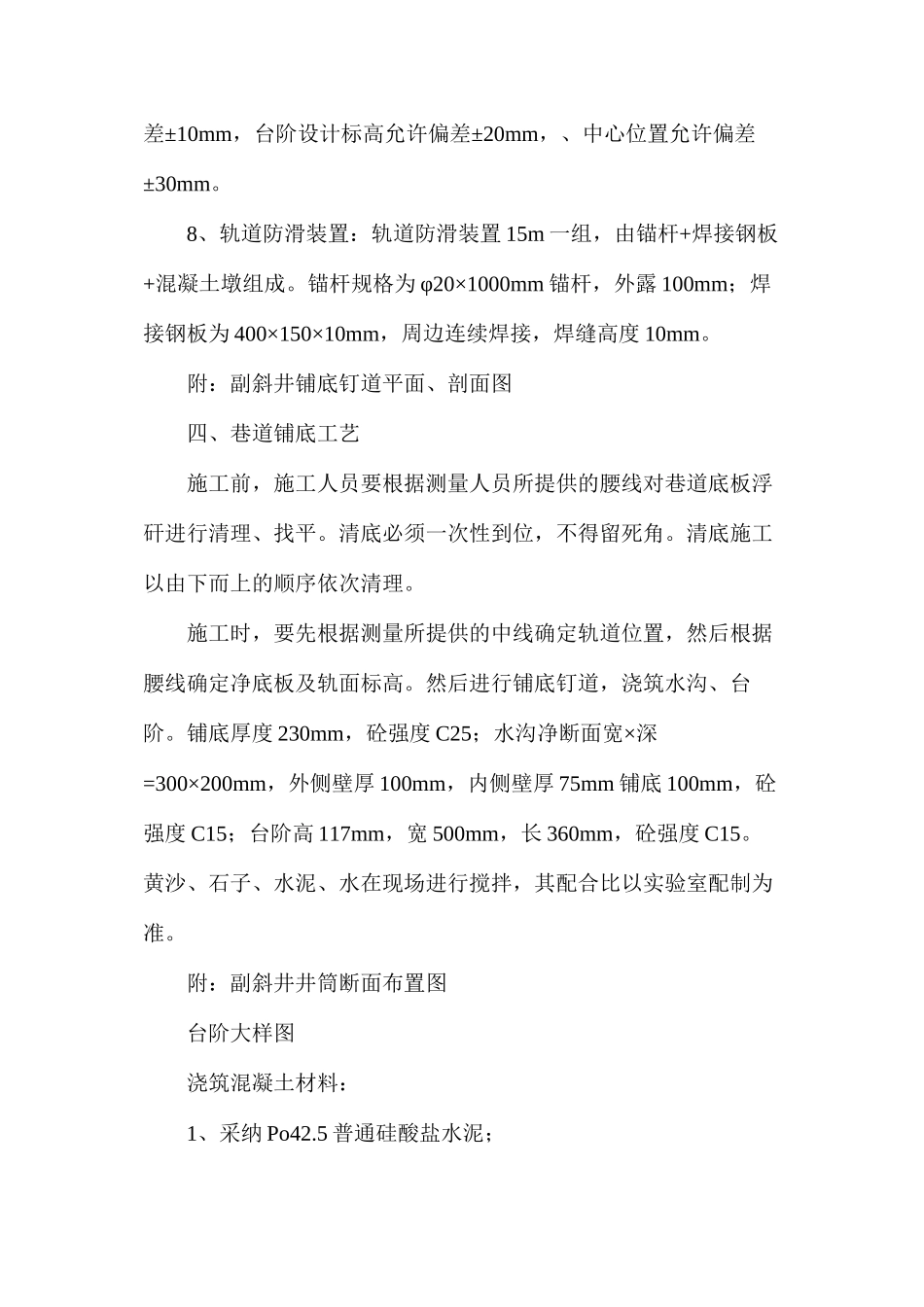

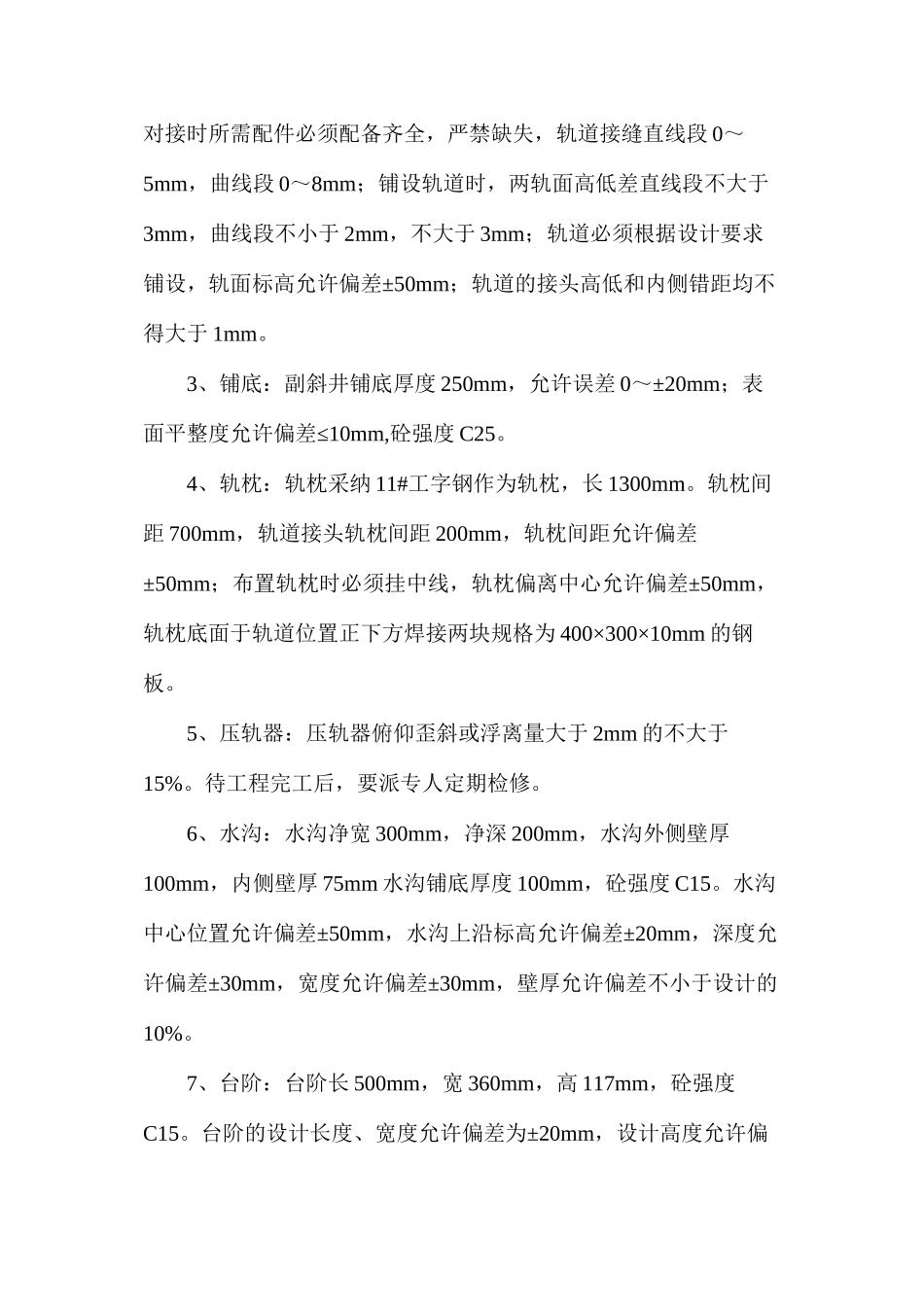

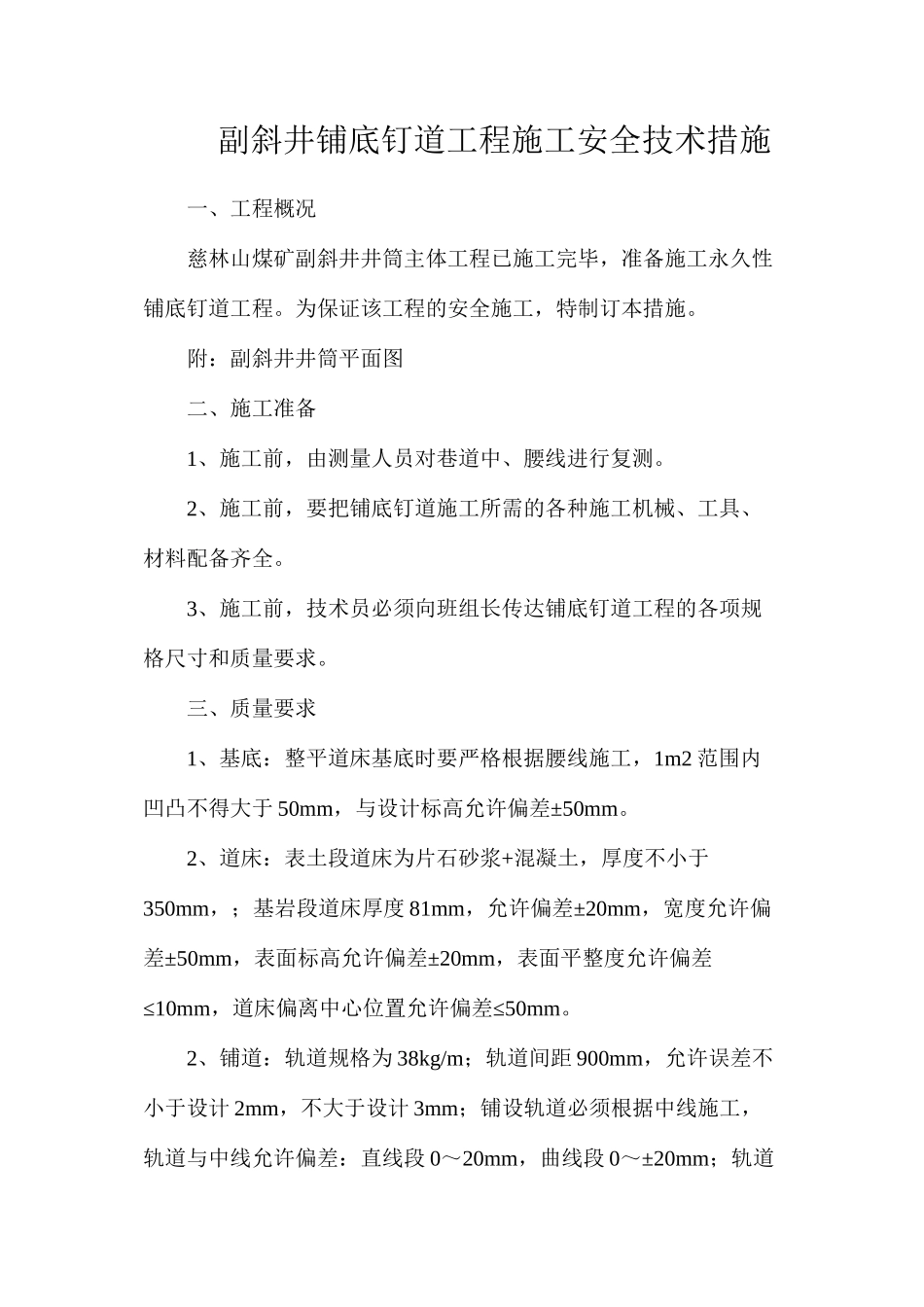

副斜井铺底钉道工程施工安全技术措施一、工程概况慈林山煤矿副斜井井筒主体工程已施工完毕，准备施工永久性铺底钉道工程。为保证该工程的安全施工，特制订本措施。附：副斜井井筒平面图二、施工准备1、施工前，由测量人员对巷道中、腰线进行复测。2、施工前，要把铺底钉道施工所需的各种施工机械、工具、材料配备齐全。3、施工前，技术员必须向班组长传达铺底钉道工程的各项规格尺寸和质量要求。三、质量要求1、基底：整平道床基底时要严格根据腰线施工，1m2 范围内凹凸不得大于 50mm，与设计标高允许偏差±50mm。2、道床：表土段道床为片石砂浆+混凝土，厚度不小于350mm，；基岩段道床厚度 81mm，允许偏差±20mm，宽度允许偏差±50mm，表面标高允许偏差±20mm，表面平整度允许偏差≤10mm≤，道床偏离中心位置允许偏差 50mm。2、铺道：轨道规格为 38kg/m；轨道间距 900mm，允许误差不小于设计 2mm，不大于设计 3mm；铺设轨道必须根据中线施工，轨道与中线允许偏差：直线段 0～20mm，曲线段 0～±20mm；轨道对接时所需配件必须配备齐全，严禁缺失，轨道接缝直线段 0～5mm，曲线段 0～8mm；铺设轨道时，两轨面高低差直线段不大于3mm，曲线段不小于 2mm，不大于 3mm；轨道必须根据设计要求铺设，轨面标高允许偏差±50mm；轨道的接头高低和内侧错距均不得大于 1mm。3、铺底：副斜井铺底厚度 250mm，允许误差 0～±20mm；表≤面平整度允许偏差 10mm,砼强度 C25。4、轨枕：轨枕采纳 11#工字钢作为轨枕，长 1300mm。轨枕间距 700mm，轨道接头轨枕间距 200mm，轨枕间距允许偏差±50mm；布置轨枕时必须挂中线，轨枕偏离中心允许偏差±50mm，轨枕底面于轨道位置正下方焊接两块规格为 400×300×10mm 的钢板。5、压轨器：压轨器俯仰歪斜或浮离量大于 2mm 的不大于15%。待工程完工后，要派专人定期检修。6、水沟：水沟净宽 300mm，净深 200mm，水沟外侧壁厚100mm，内侧壁厚 75mm 水沟铺底厚度 100mm，砼强度 C15。水沟中心位置允许偏差±50mm，水沟上沿标高允许偏差±20mm，深度允许偏差±30mm，宽度允许偏差±30mm，壁厚允许偏差不小于设计的10%。7、台阶：台阶长 500mm，宽 360mm，高 117mm，砼强度C15。台阶的设计长度、宽度允许偏差为±20mm，设计高度允许偏差±10mm，台阶设计标高允许偏差±20mm，、中心位置允许偏差±30mm。8、轨道防滑装置：轨道防滑装置 15m 一组，由锚杆+焊接钢板+混凝土墩组成。锚杆规格为 ...
