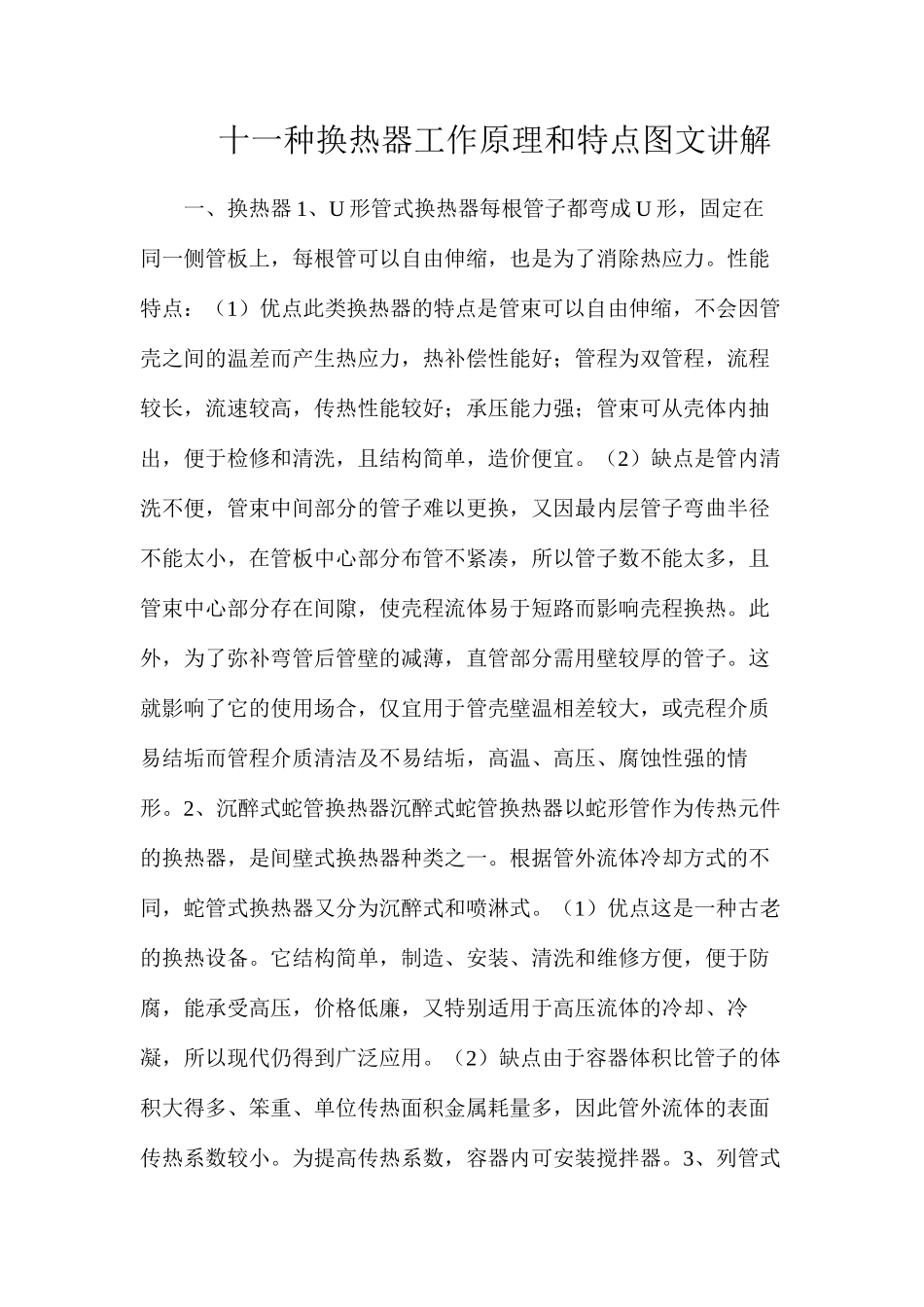

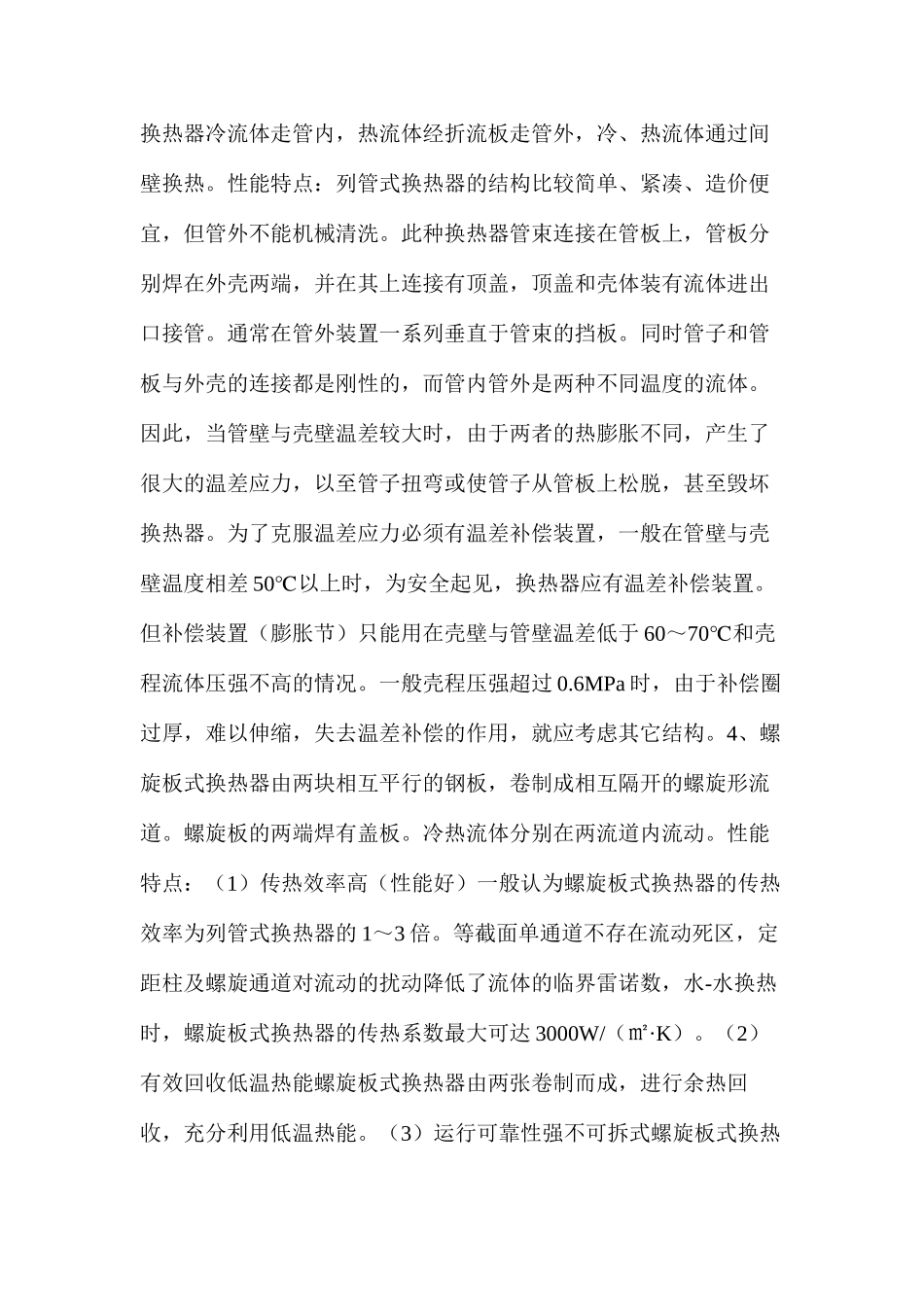

十一种换热器工作原理和特点图文讲解一、换热器 1、U 形管式换热器每根管子都弯成 U 形，固定在同一侧管板上，每根管可以自由伸缩，也是为了消除热应力。性能特点：（1）优点此类换热器的特点是管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。（2）缺点是管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑，所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。此外，为了弥补弯管后管壁的减薄，直管部分需用壁较厚的管子。这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质清洁及不易结垢，高温、高压、腐蚀性强的情形。2、沉醉式蛇管换热器沉醉式蛇管换热器以蛇形管作为传热元件的换热器，是间壁式换热器种类之一。根据管外流体冷却方式的不同，蛇管式换热器又分为沉醉式和喷淋式。（1）优点这是一种古老的换热设备。它结构简单，制造、安装、清洗和维修方便，便于防腐，能承受高压，价格低廉，又特别适用于高压流体的冷却、冷凝，所以现代仍得到广泛应用。（2）缺点由于容器体积比管子的体积大得多、笨重、单位传热面积金属耗量多，因此管外流体的表面传热系数较小。为提高传热系数，容器内可安装搅拌器。3、列管式换热器冷流体走管内，热流体经折流板走管外，冷、热流体通过间壁换热。性能特点：列管式换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。为了克服温差应力必须有温差补偿装置，一般在管壁与壳壁温度相差 50℃以上时，为安全起见，换热器应有温差补偿装置。但补偿装置（膨胀节）只能用在壳壁与管壁温差低于 60～70℃和壳程流体压强不高的情况。一般壳程压强超过 0.6MPa 时，由于补偿圈过厚，难以伸缩，失去温差补偿的作用，就应考虑其它结构。4、螺旋板式换热器由两块相互平行的钢板，卷...
