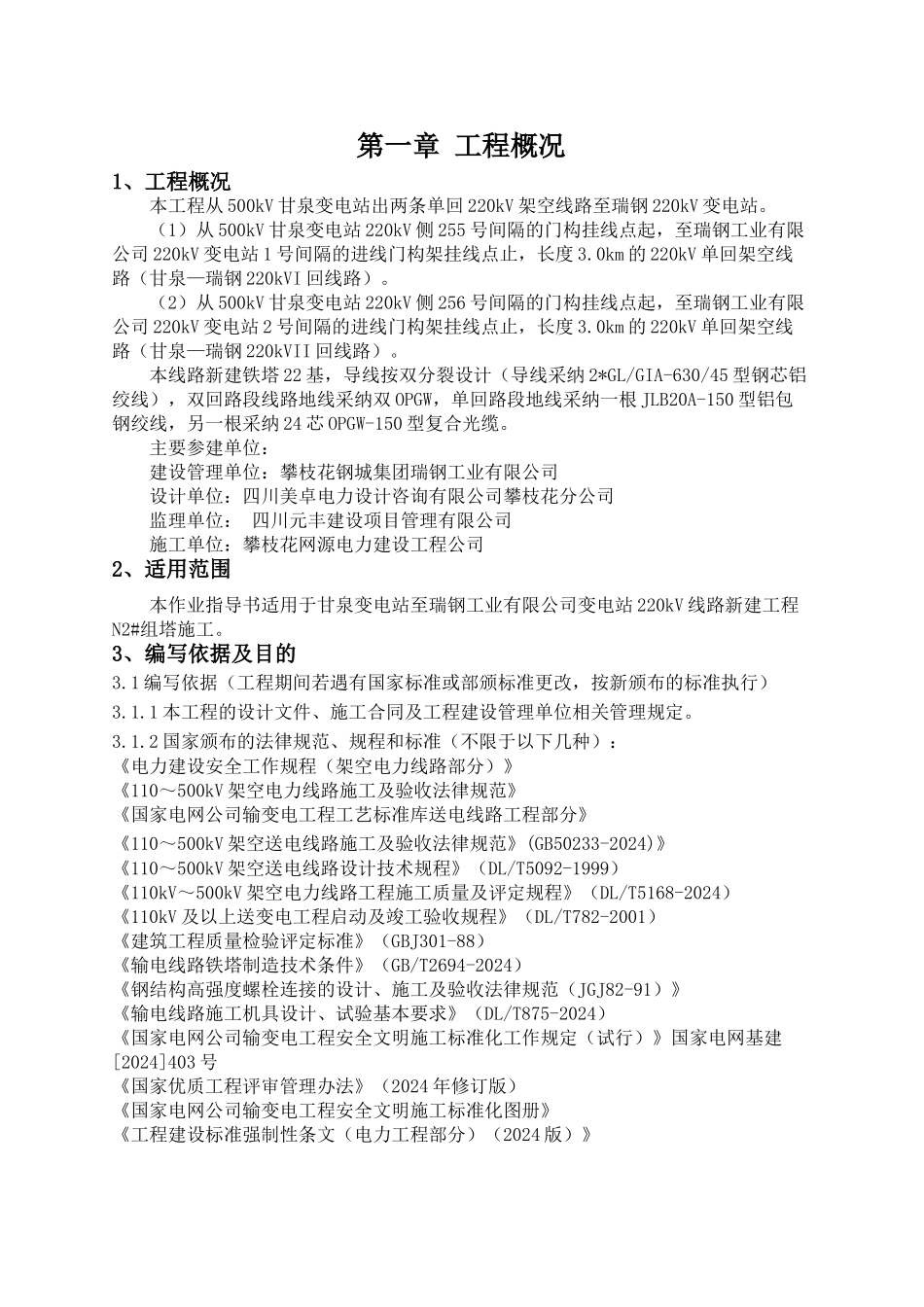

第一章 工程概况1、工程概况本工程从 500kV 甘泉变电站出两条单回 220kV 架空线路至瑞钢 220kV 变电站。（1）从 500kV 甘泉变电站 220kV 侧 255 号间隔的门构挂线点起，至瑞钢工业有限公司 220kV 变电站 1 号间隔的进线门构架挂线点止，长度 3.0km 的 220kV 单回架空线路（甘泉—瑞钢 220kVI 回线路）。（2）从 500kV 甘泉变电站 220kV 侧 256 号间隔的门构挂线点起，至瑞钢工业有限公司 220kV 变电站 2 号间隔的进线门构架挂线点止，长度 3.0km 的 220kV 单回架空线路（甘泉—瑞钢 220kVII 回线路）。本线路新建铁塔 22 基，导线按双分裂设计（导线采纳 2*GL/GIA-630/45 型钢芯铝绞线），双回路段线路地线采纳双 OPGW，单回路段地线采纳一根 JLB20A-150 型铝包钢绞线，另一根采纳 24 芯 OPGW-150 型复合光缆。主要参建单位：建设管理单位：攀枝花钢城集团瑞钢工业有限公司设计单位：四川美卓电力设计咨询有限公司攀枝花分公司监理单位： 四川元丰建设项目管理有限公司施工单位：攀枝花网源电力建设工程公司2、适用范围本作业指导书适用于甘泉变电站至瑞钢工业有限公司变电站 220kV 线路新建工程N2#组塔施工。3、编写依据及目的3.1 编写依据（工程期间若遇有国家标准或部颁标准更改，按新颁布的标准执行）3.1.1 本工程的设计文件、施工合同及工程建设管理单位相关管理规定。3.1.2 国家颁布的法律规范、规程和标准（不限于以下几种）：《电力建设安全工作规程（架空电力线路部分）》《110～500kV 架空电力线路施工及验收法律规范》《国家电网公司输变电工程工艺标准库送电线路工程部分》《110～500kV 架空送电线路施工及验收法律规范》(GB50233-2024)》《110～500kV 架空送电线路设计技术规程》（DL/T5092-1999）《110kV～500kV 架空电力线路工程施工质量及评定规程》（DL/T5168-2024）《110kV 及以上送变电工程启动及竣工验收规程》（DL/T782-2001）《建筑工程质量检验评定标准》（GBJ301-88）《输电线路铁塔制造技术条件》（GB/T2694-2024） 《钢结构高强度螺栓连接的设计、施工及验收法律规范（JGJ82-91）》《输电线路施工机具设计、试验基本要求》（DL/T875-2024）《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》国家电网基建 [2024]403 号《国家优质工程评审管理办法》（2024 年修订版）《国家电网公司输变电工程安全文明施工标准化图册》《工程建设标准强制...
