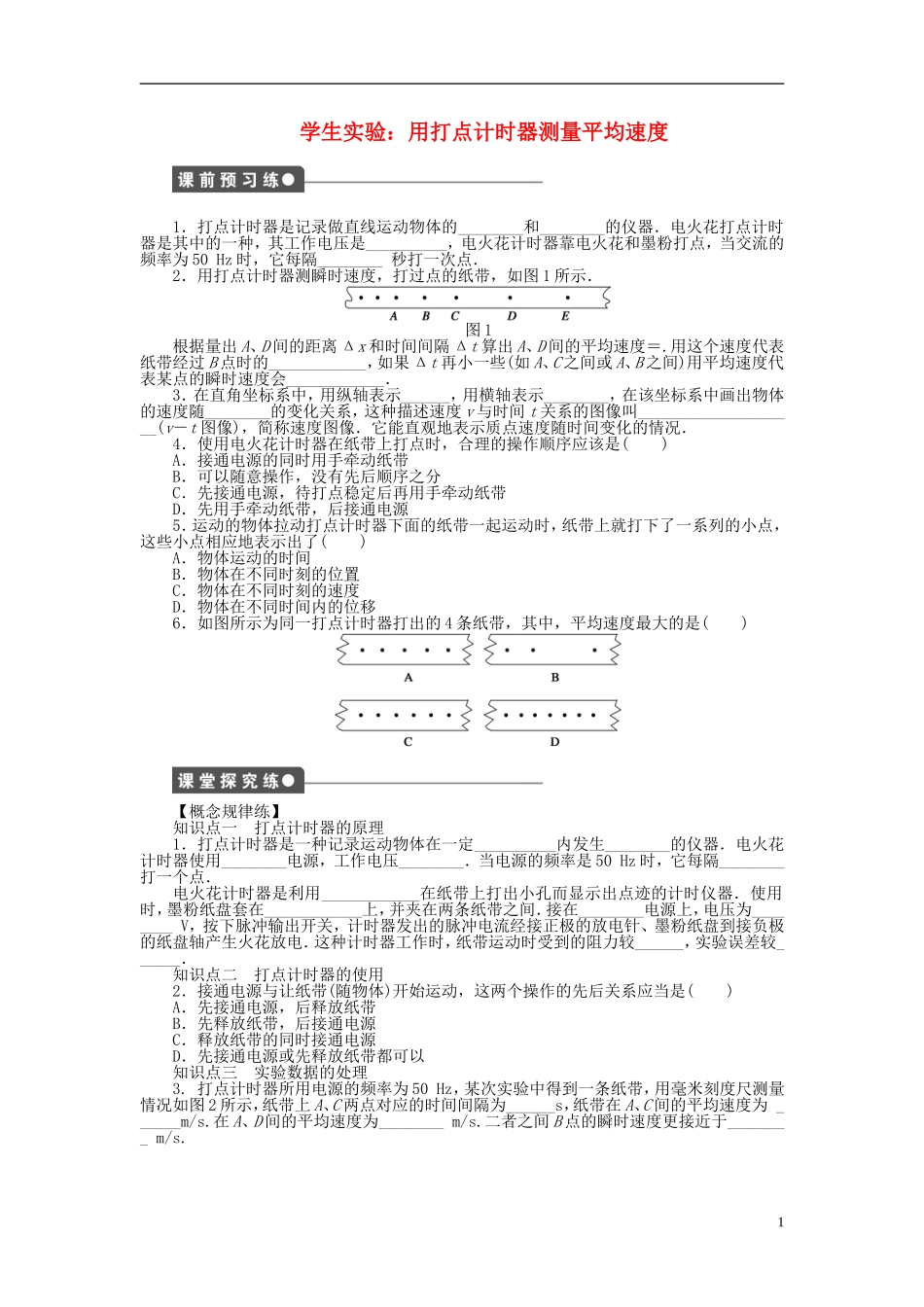

学生实验:用打点计时器测量平均速度 1.打点计时器是记录做直线运动物体的________和________的仪器.电火花打点计时器是其中的一种,其工作电压是__________,电火花计时器靠电火花和墨粉打点,当交流的频率为 50 Hz 时,它每隔________ 秒打一次点.2.用打点计时器测瞬时速度,打过点的纸带,如图 1 所示.图 1根据量出 A、D 间的距离 Δx 和时间间隔 Δt 算出 A、D 间的平均速度=.用这个速度代表纸带经过 B 点时的____________,如果 Δt 再小一些(如 A、C 之间或 A、B 之间)用平均速度代表某点的瞬时速度会____________.3.在直角坐标系中,用纵轴表示______,用横轴表示________,在该坐标系中画出物体的速度随________的变化关系,这种描述速度 v 与时间 t 关系的图像叫____________________(v-t 图像),简称速度图像.它能直观地表示质点速度随时间变化的情况.4.使用电火花计时器在纸带上打点时,合理的操作顺序应该是( )A.接通电源的同时用手牵动纸带B.可以随意操作,没有先后顺序之分C.先接通电源,待打点稳定后再用手牵动纸带D.先用手牵动纸带,后接通电源5.运动的物体拉动打点计时器下面的纸带一起运动时,纸带上就打下了一系列的小点,这些小点相应地表示出了( )A.物体运动的时间B.物体在不同时刻的位置C.物体在不同时刻的速度D.物体在不同时间内的位移6.如图所示为同一打点计时器打出的 4 条纸带,其中,平均速度最大的是( )【概念规律练】知识点一 打点计时器的原理1.打点计时器是一种记录运动物体在一定__________内发生________的仪器.电火花计时器使用________电源,工作电压________.当电源的频率是 50 Hz 时,它每隔________打一个点.电火花计时器是利用____________在纸带上打出小孔而显示出点迹的计时仪器.使用时,墨粉纸盘套在____________上,并夹在两条纸带之间.接在________电源上,电压为________ V,按下脉冲输出开关,计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴产生火花放电.这种计时器工作时,纸带运动时受到的阻力较______,实验误差较______.知识点二 打点计时器的使用2.接通电源与让纸带(随物体)开始运动,这两个操作的先后关系应当是( )A.先接通电源,后释放纸带B.先释放纸带,后接通电源C.释放纸带的同时接通电源D.先接通电源或先释放纸带都可以知识点三 实验数据的处理3. 打点计时器所用电源的频率为 50 Hz...
