地下空间结构裂缝控制和防水新技术VIP专享

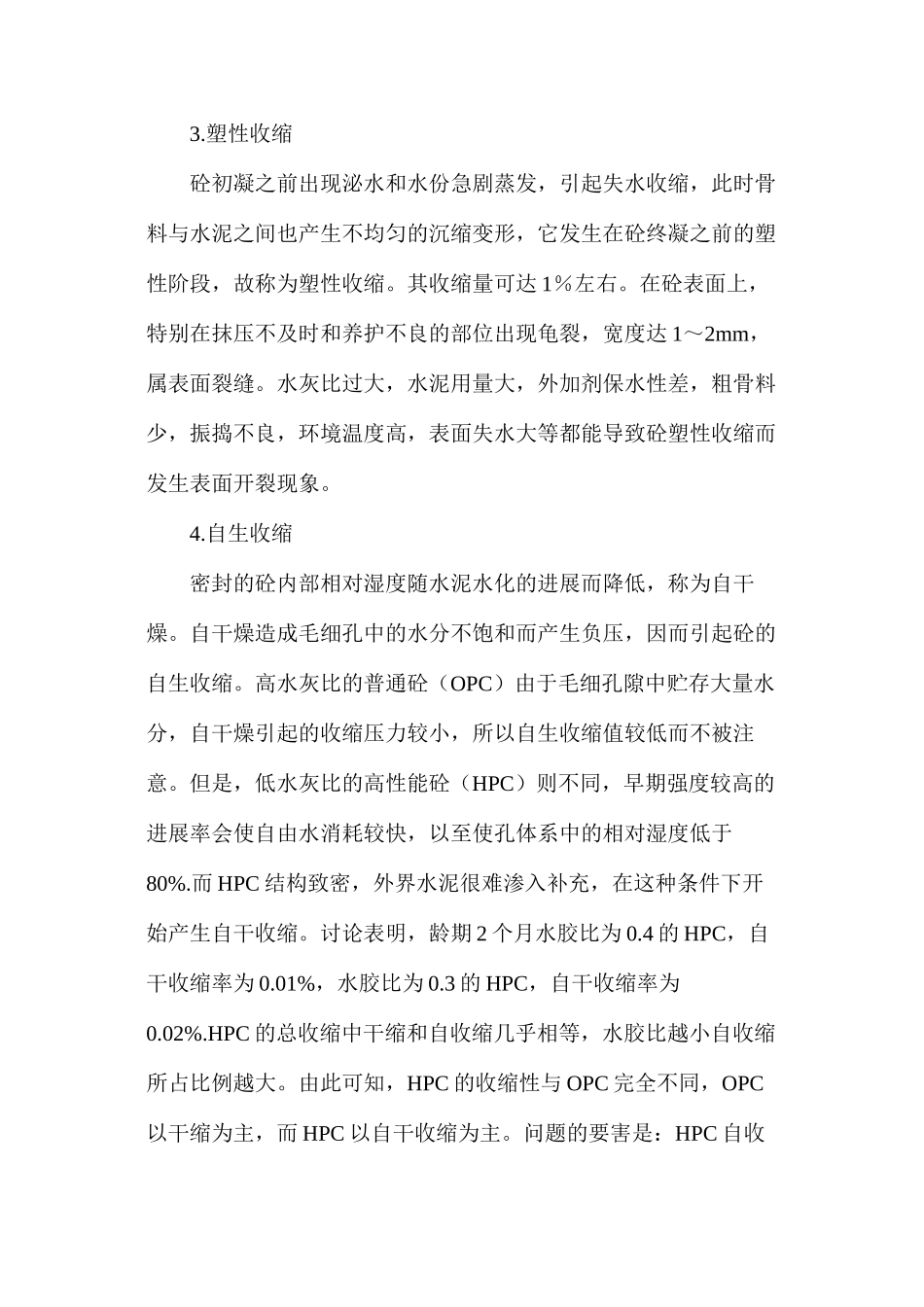

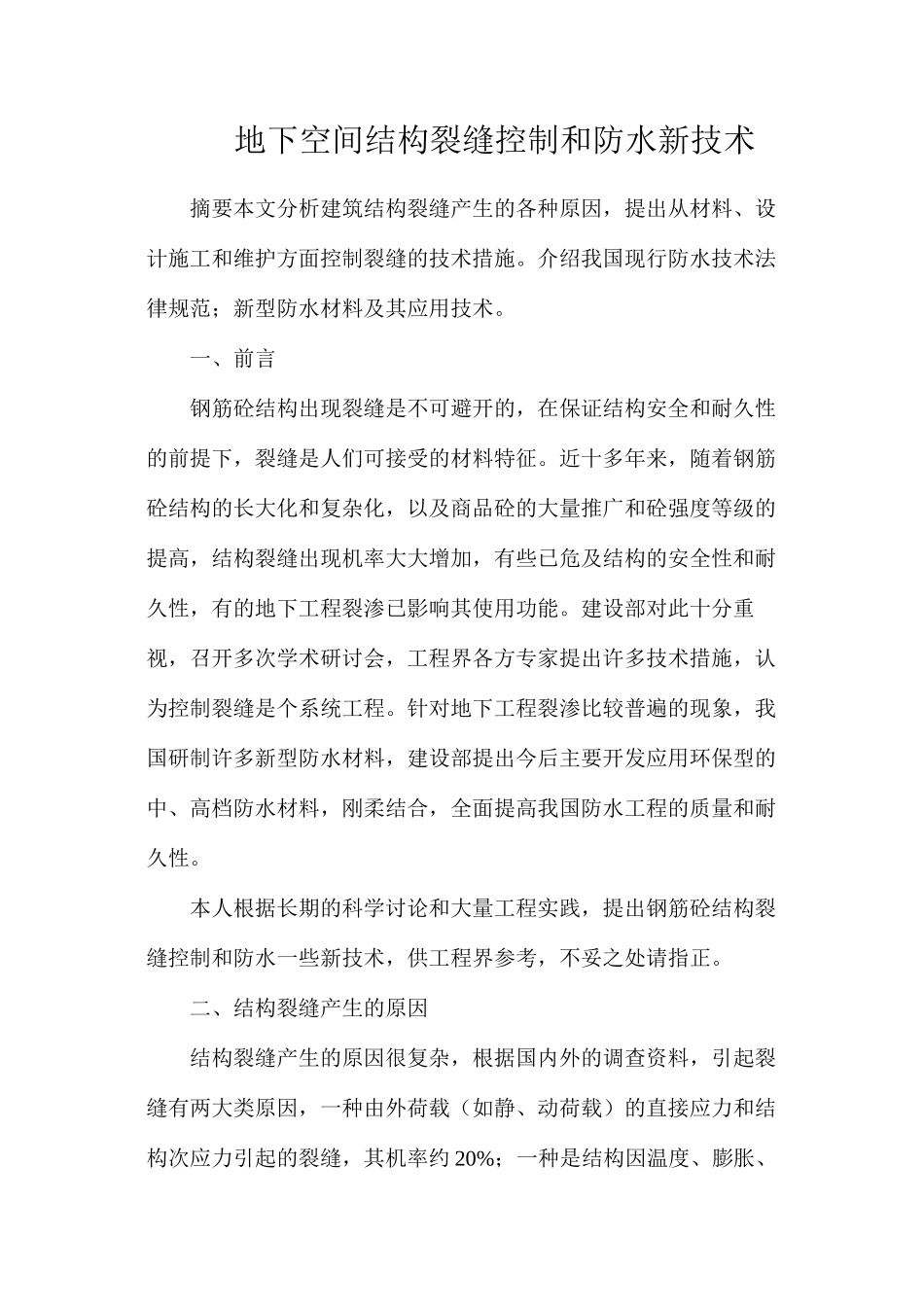

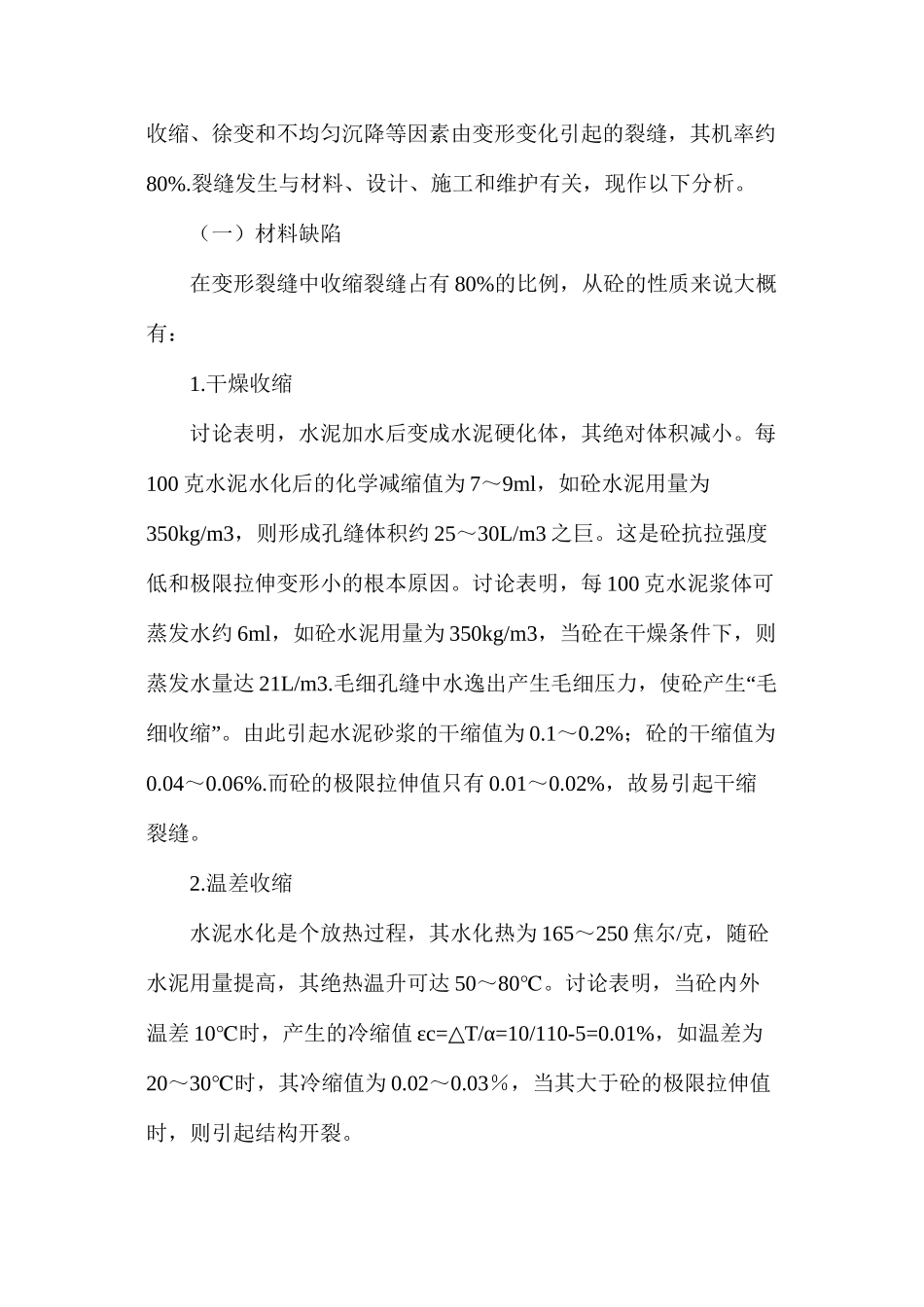

地下空间结构裂缝控制和防水新技术摘要本文分析建筑结构裂缝产生的各种原因，提出从材料、设计施工和维护方面控制裂缝的技术措施。介绍我国现行防水技术法律规范；新型防水材料及其应用技术。一、前言钢筋砼结构出现裂缝是不可避开的，在保证结构安全和耐久性的前提下，裂缝是人们可接受的材料特征。近十多年来，随着钢筋砼结构的长大化和复杂化，以及商品砼的大量推广和砼强度等级的提高，结构裂缝出现机率大大增加，有些已危及结构的安全性和耐久性，有的地下工程裂渗已影响其使用功能。建设部对此十分重视，召开多次学术研讨会，工程界各方专家提出许多技术措施，认为控制裂缝是个系统工程。针对地下工程裂渗比较普遍的现象，我国研制许多新型防水材料，建设部提出今后主要开发应用环保型的中、高档防水材料，刚柔结合，全面提高我国防水工程的质量和耐久性。本人根据长期的科学讨论和大量工程实践，提出钢筋砼结构裂缝控制和防水一些新技术，供工程界参考，不妥之处请指正。二、结构裂缝产生的原因结构裂缝产生的原因很复杂，根据国内外的调查资料，引起裂缝有两大类原因，一种由外荷载（如静、动荷载）的直接应力和结构次应力引起的裂缝，其机率约 20%；一种是结构因温度、膨胀、收缩、徐变和不均匀沉降等因素由变形变化引起的裂缝，其机率约80%.裂缝发生与材料、设计、施工和维护有关，现作以下分析。（一）材料缺陷在变形裂缝中收缩裂缝占有 80%的比例，从砼的性质来说大概有：1.干燥收缩讨论表明，水泥加水后变成水泥硬化体，其绝对体积减小。每100 克水泥水化后的化学减缩值为 7～9ml，如砼水泥用量为350kg/m3，则形成孔缝体积约 25～30L/m3 之巨。这是砼抗拉强度低和极限拉伸变形小的根本原因。讨论表明，每 100 克水泥浆体可蒸发水约 6ml，如砼水泥用量为 350kg/m3，当砼在干燥条件下，则蒸发水量达 21L/m3.“毛细孔缝中水逸出产生毛细压力，使砼产生 毛”细收缩 。由此引起水泥砂浆的干缩值为 0.1～0.2%；砼的干缩值为0.04～0.06%.而砼的极限拉伸值只有 0.01～0.02%，故易引起干缩裂缝。2.温差收缩水泥水化是个放热过程，其水化热为 165～250 焦尔/克，随砼水泥用量提高，其绝热温升可达 50～80℃。讨论表明，当砼内外温差 10℃时，产生的冷缩值 εc= T/α=10/110-5=0.01%△，如温差为20～30℃时，其冷缩值为 0.02～0.03％，当其大于砼的极限拉伸值时，则引起结构开裂。3.塑性收缩砼初凝之前出现泌水和水份急剧...
