塔吊附墙拆除及修补方案

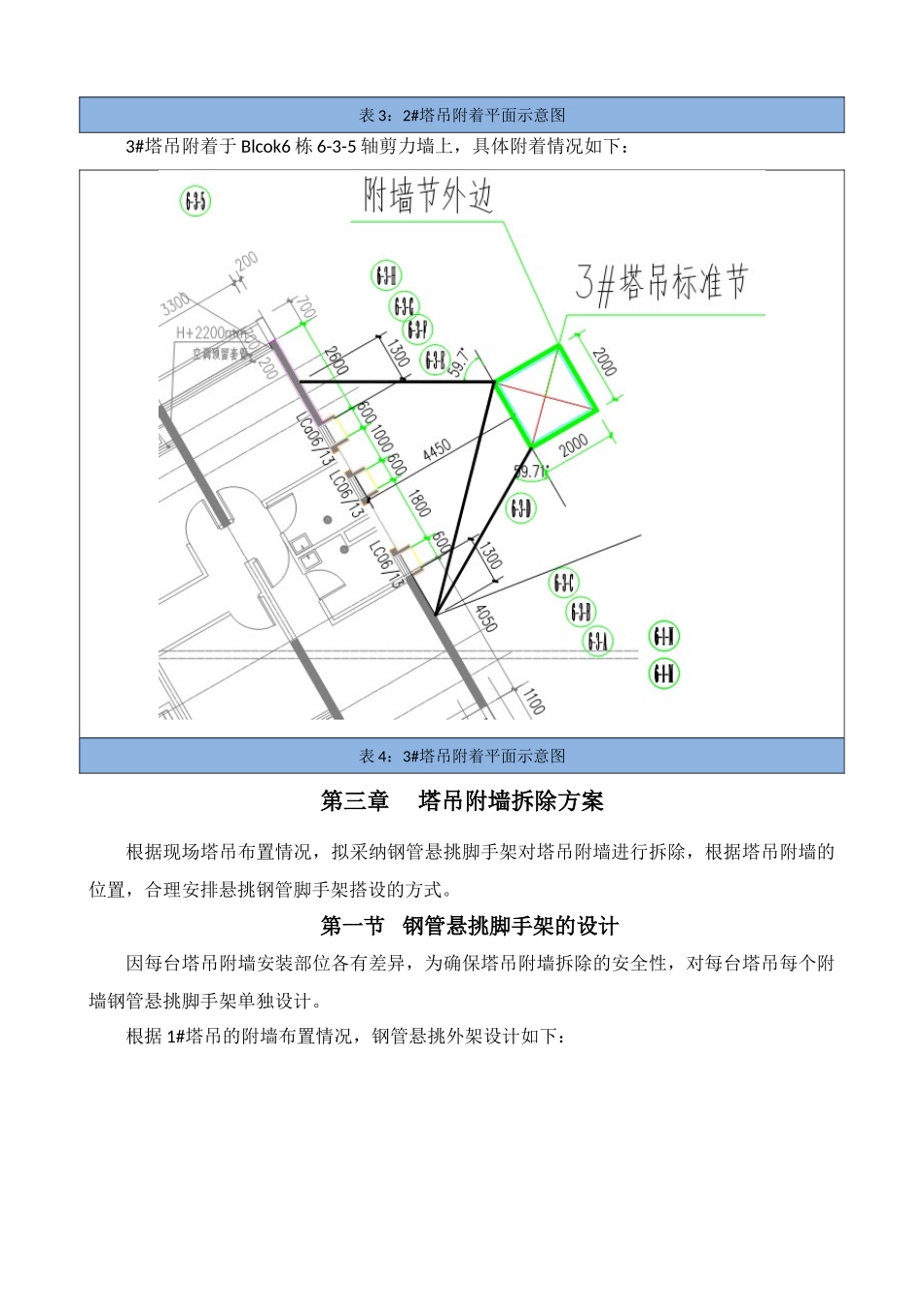

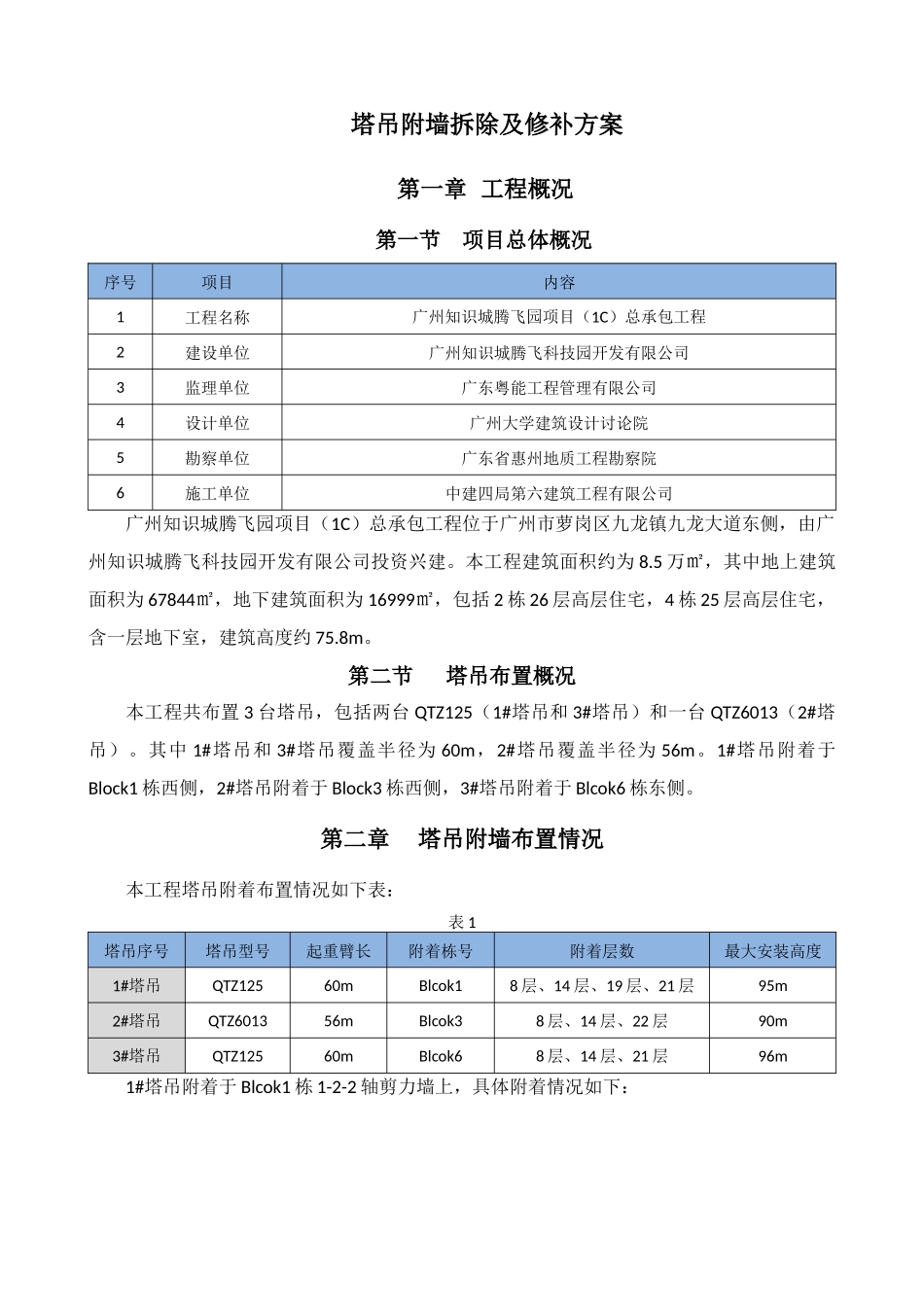

塔吊附墙拆除及修补方案第一章 工程概况第一节项目总体概况序号项目内容1工程名称广州知识城腾飞园项目（1C）总承包工程2建设单位广州知识城腾飞科技园开发有限公司3监理单位广东粤能工程管理有限公司4设计单位广州大学建筑设计讨论院5勘察单位广东省惠州地质工程勘察院6施工单位中建四局第六建筑工程有限公司广州知识城腾飞园项目（1C）总承包工程位于广州市萝岗区九龙镇九龙大道东侧，由广州知识城腾飞科技园开发有限公司投资兴建。本工程建筑面积约为 8.5 万㎡，其中地上建筑面积为 67844㎡，地下建筑面积为 16999㎡，包括 2 栋 26 层高层住宅，4 栋 25 层高层住宅，含一层地下室，建筑高度约 75.8m。第二节塔吊布置概况本工程共布置 3 台塔吊，包括两台 QTZ125（1#塔吊和 3#塔吊）和一台 QTZ6013（2#塔吊）。其中 1#塔吊和 3#塔吊覆盖半径为 60m，2#塔吊覆盖半径为 56m。1#塔吊附着于Block1 栋西侧，2#塔吊附着于 Block3 栋西侧，3#塔吊附着于 Blcok6 栋东侧。第二章塔吊附墙布置情况本工程塔吊附着布置情况如下表：表 1塔吊序号塔吊型号起重臂长附着栋号附着层数最大安装高度1#塔吊QTZ12560mBlcok18 层、14 层、19 层、21 层95m2#塔吊QTZ601356mBlcok38 层、14 层、22 层90m3#塔吊QTZ12560mBlcok68 层、14 层、21 层96m1#塔吊附着于 Blcok1 栋 1-2-2 轴剪力墙上，具体附着情况如下：表 2：1#塔吊附着平面示意图2#塔吊附着于 Blcok3 栋 3-2-1 轴剪力墙上，具体附着情况如下：表 3：2#塔吊附着平面示意图3#塔吊附着于 Blcok6 栋 6-3-5 轴剪力墙上，具体附着情况如下：表 4：3#塔吊附着平面示意图第三章塔吊附墙拆除方案根据现场塔吊布置情况，拟采纳钢管悬挑脚手架对塔吊附墙进行拆除，根据塔吊附墙的位置，合理安排悬挑钢管脚手架搭设的方式。第一节 钢管悬挑脚手架的设计因每台塔吊附墙安装部位各有差异，为确保塔吊附墙拆除的安全性，对每台塔吊每个附墙钢管悬挑脚手架单独设计。根据 1#塔吊的附墙布置情况，钢管悬挑外架设计如下：1#塔吊附墙拆除外架设计平面1-1 剖面2-2 剖面3-3 剖面4-4 剖面根据 2#塔吊的附墙布置情况，钢管悬挑外架设计如下：2#塔吊附墙拆除外架设计平面1-1 剖面2-2 剖面根据 3#塔吊的附墙布置情况，钢管悬挑外架设计如下：2#塔吊附墙拆除外架设计平面1-1 剖面2-2 剖面第二节钢管悬挑脚手架的搭设要求1.材料要求1.1 钢管钢管表面应平直光滑，不应有...
