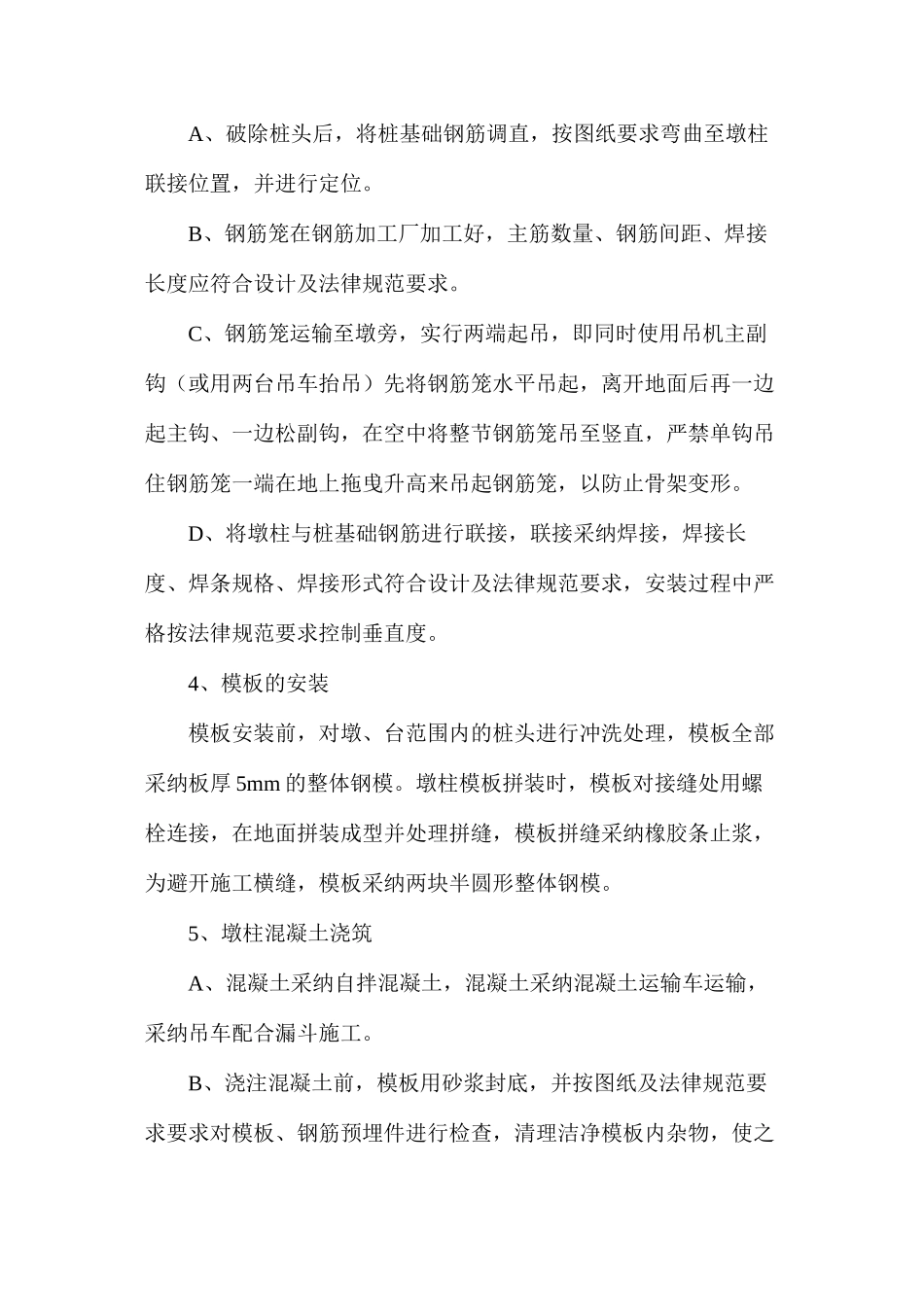

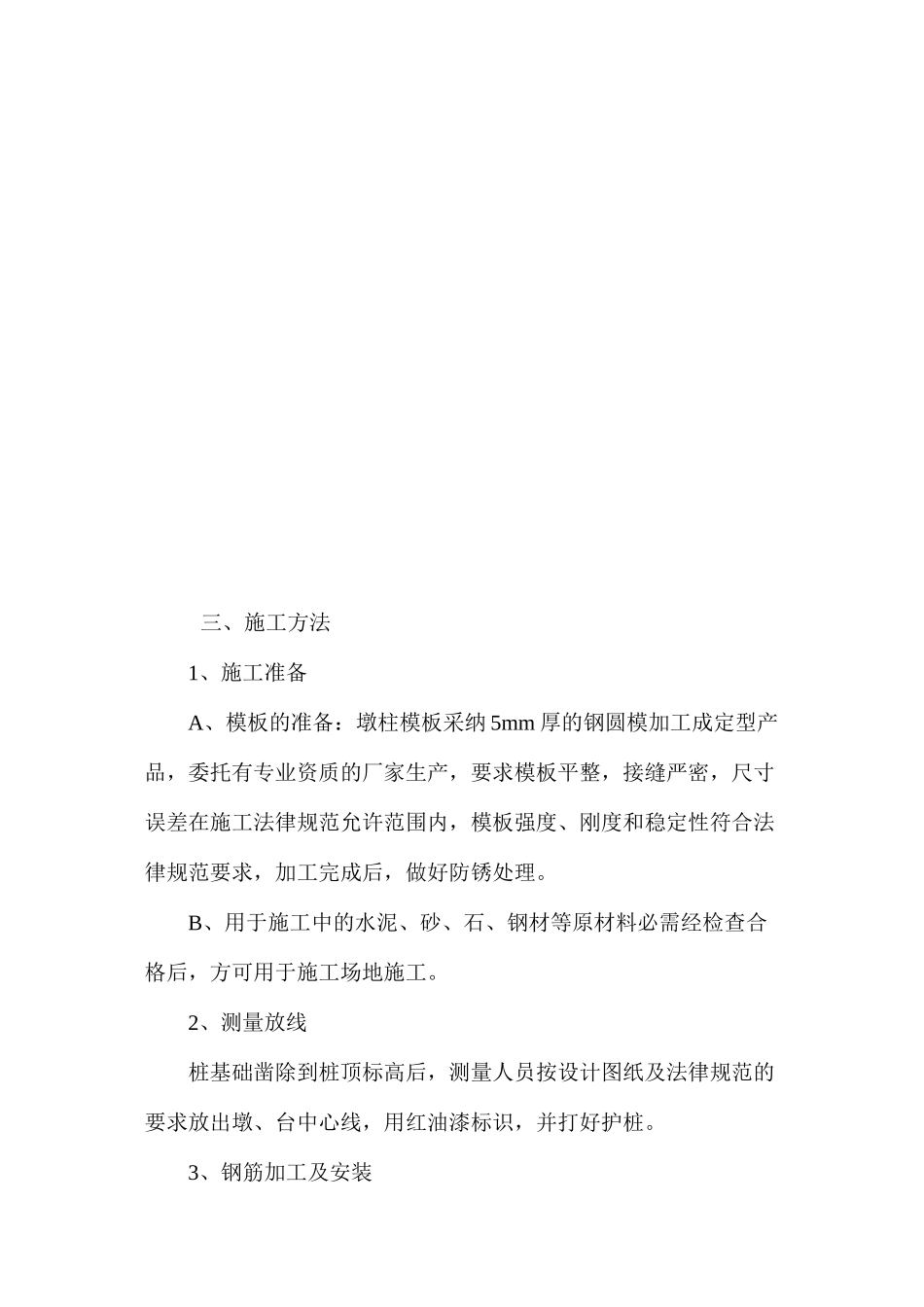

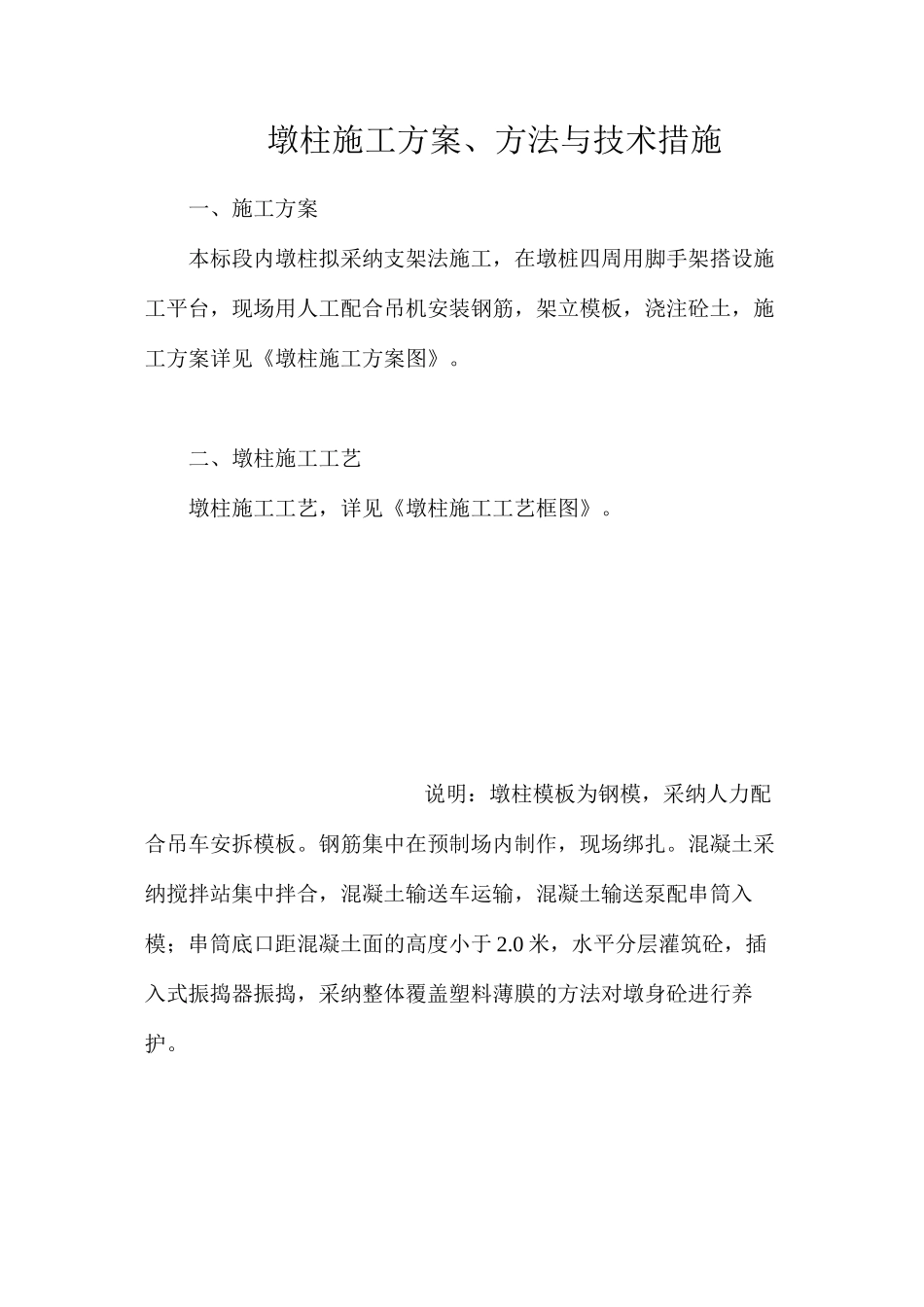

墩柱施工方案、方法与技术措施一、施工方案本标段内墩柱拟采纳支架法施工,在墩桩四周用脚手架搭设施工平台,现场用人工配合吊机安装钢筋,架立模板,浇注砼土,施工方案详见《墩柱施工方案图》。二、墩柱施工工艺墩柱施工工艺,详见《墩柱施工工艺框图》。说明:墩柱模板为钢模,采纳人力配合吊车安拆模板。钢筋集中在预制场内制作,现场绑扎。混凝土采纳搅拌站集中拌合,混凝土输送车运输,混凝土输送泵配串筒入模;串筒底口距混凝土面的高度小于 2.0 米,水平分层灌筑砼,插入式振捣器振捣,采纳整体覆盖塑料薄膜的方法对墩身砼进行养护。三、施工方法1、施工准备A、模板的准备:墩柱模板采纳 5mm 厚的钢圆模加工成定型产品,委托有专业资质的厂家生产,要求模板平整,接缝严密,尺寸误差在施工法律规范允许范围内,模板强度、刚度和稳定性符合法律规范要求,加工完成后,做好防锈处理。B、用于施工中的水泥、砂、石、钢材等原材料必需经检查合格后,方可用于施工场地施工。2、测量放线桩基础凿除到桩顶标高后,测量人员按设计图纸及法律规范的要求放出墩、台中心线,用红油漆标识,并打好护桩。3、钢筋加工及安装A、破除桩头后,将桩基础钢筋调直,按图纸要求弯曲至墩柱联接位置,并进行定位。B、钢筋笼在钢筋加工厂加工好,主筋数量、钢筋间距、焊接长度应符合设计及法律规范要求。C、钢筋笼运输至墩旁,实行两端起吊,即同时使用吊机主副钩(或用两台吊车抬吊)先将钢筋笼水平吊起,离开地面后再一边起主钩、一边松副钩,在空中将整节钢筋笼吊至竖直,严禁单钩吊住钢筋笼一端在地上拖曵升高来吊起钢筋笼,以防止骨架变形。D、将墩柱与桩基础钢筋进行联接,联接采纳焊接,焊接长度、焊条规格、焊接形式符合设计及法律规范要求,安装过程中严格按法律规范要求控制垂直度。4、模板的安装模板安装前,对墩、台范围内的桩头进行冲洗处理,模板全部采纳板厚 5mm 的整体钢模。墩柱模板拼装时,模板对接缝处用螺栓连接,在地面拼装成型并处理拼缝,模板拼缝采纳橡胶条止浆,为避开施工横缝,模板采纳两块半圆形整体钢模。5、墩柱混凝土浇筑A、混凝土采纳自拌混凝土,混凝土采纳混凝土运输车运输,采纳吊车配合漏斗施工。B、浇注混凝土前,模板用砂浆封底,并按图纸及法律规范要求要求对模板、钢筋预埋件进行检查,清理洁净模板内杂物,使之不得有滞水、锯末、施工碎屑及其他附着物质,经监理工程师检查批准方可浇注混凝土。C、墩柱混凝土分层浇...
