多绳安全物料提升机的改造方案

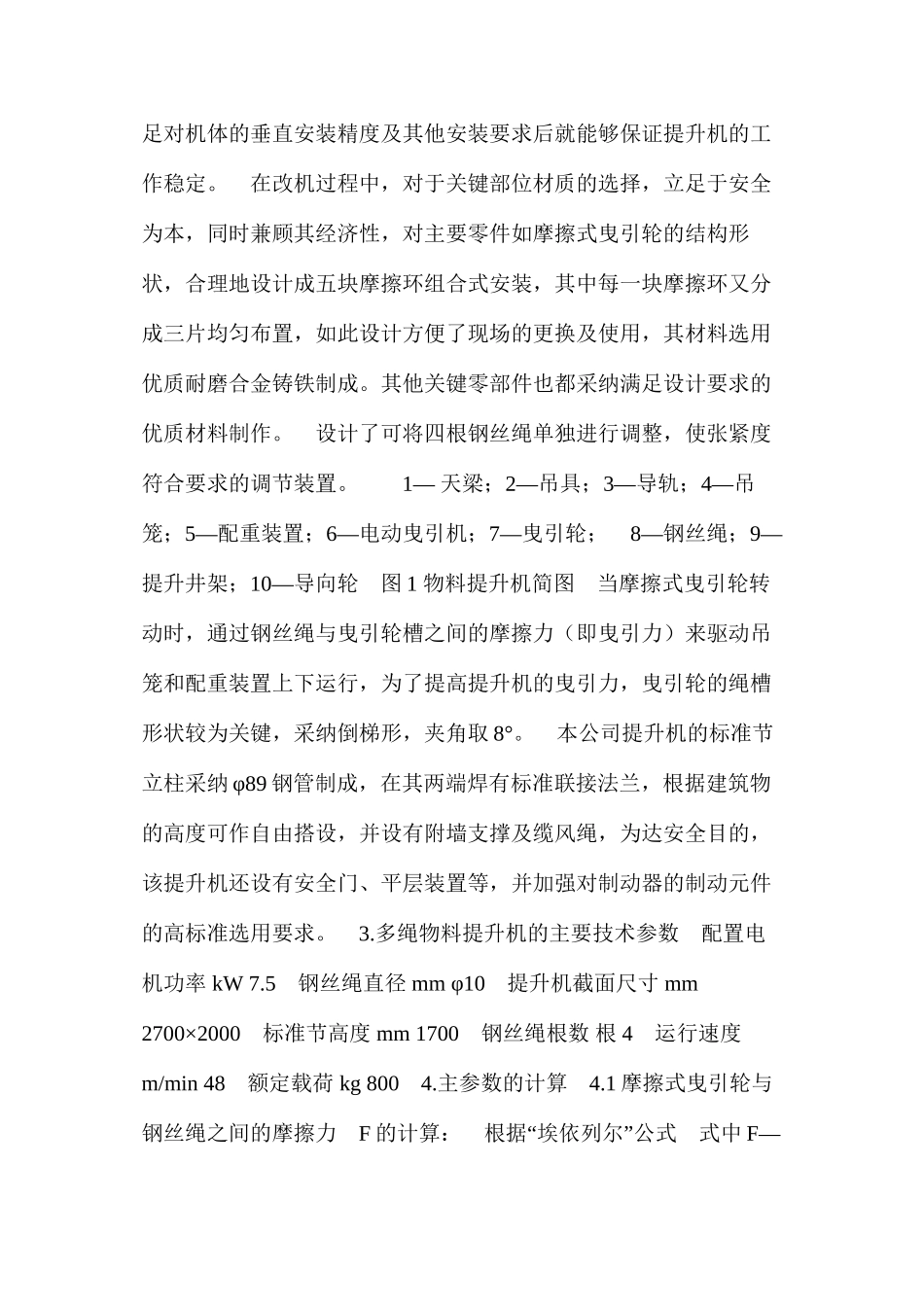

多绳安全物料提升机的改造方案 1. 前言目前建筑施工现场广泛使用的单根钢丝绳 物料提升机，其结构是采纳电动卷筒式卷扬机并能过绕于卷筒上的单根钢丝绳来带动吊笼及载荷做升降运动的。这种结构型式本身就存在着严重的安全隐患，如断绳坠笼、吊笼冲顶、钢丝绳跳出卷筒、卷筒内缠绕的钢丝绳卡死等均能够造成重大恶性事故。针对多次发生的建筑安全事故，广东省建设工程质量安全监督检测总站及中山市建委先后正式发文关于加强物料提升机的安全检查，规定不得使用单根钢丝绳作提升的物料提升机，并限时淘汰不安全的单绳物料提升机，建筑施工场地均须使用符合国家标准《施工升降机技术条件》（GB/T10054—1996）及国家法定检测部门检验合格的多 绳安全物料提升机。2. 改机原理本公司在原来使用的建筑井架式提升机的基础上进行了改造，主要将原电动卷扬机的卷筒部分去掉，改用曳引轮代替，采纳摩擦式曳引传动工作原理，由配重装置对吊笼及载荷起一定的平衡作用。提升机的绕绳方式如图 1 所示，从吊笼的上端吊具处分别顺其绳槽绕出四根钢丝绳，通过一对导向滑轮后，各自分别绕于曳引摩擦轮的轮槽中，然后再通过另一对导 向滑轮与另一侧的配重装置联接起来。在提升机上安装有两根用钢管做成的导轨，配重装置的升降就严格地限制在其上运动，在满足对机体的垂直安装精度及其他安装要求后就能够保证提升机的工 作稳定。在改机过程中，对于关键部位材质的选择，立足于安全为本，同时兼顾其经济性，对主要零件如摩擦式曳引轮的结构形状，合理地设计成五块摩擦环组合式安装，其中每一块摩擦环又分成三片均匀布置，如此设计方便了现场的更换及使用，其材料选用优质耐磨合金铸铁制成。其他关键零部件也都采纳满足设计要求的 优质材料制作。设计了可将四根钢丝绳单独进行调整，使张紧度 符合要求的调节装置。1— 天梁；2—吊具；3—导轨；4—吊笼；5—配重装置；6—电动曳引机；7— 曳引轮；8—钢丝绳；9—提升井架；10— 导向轮图 1 物料提升机简图当摩擦式曳引轮转动时，通过钢丝绳与曳引轮槽之间的摩擦力（即曳引力）来驱动吊笼和配重装置上下运行，为了提高提升机的曳引力，曳引轮的绳槽形状较为关键，采纳倒梯形，夹角取 8° 。本公司提升机的标准节立柱采纳 φ89 钢管制成，在其两端焊有标准联接法兰，根据建筑物的高度可作自由搭设，并设有附墙支撑及缆风绳，为达安全目的，该提升机还设有安全门、平层装置等，并加强对制动器的制动元件 ...
