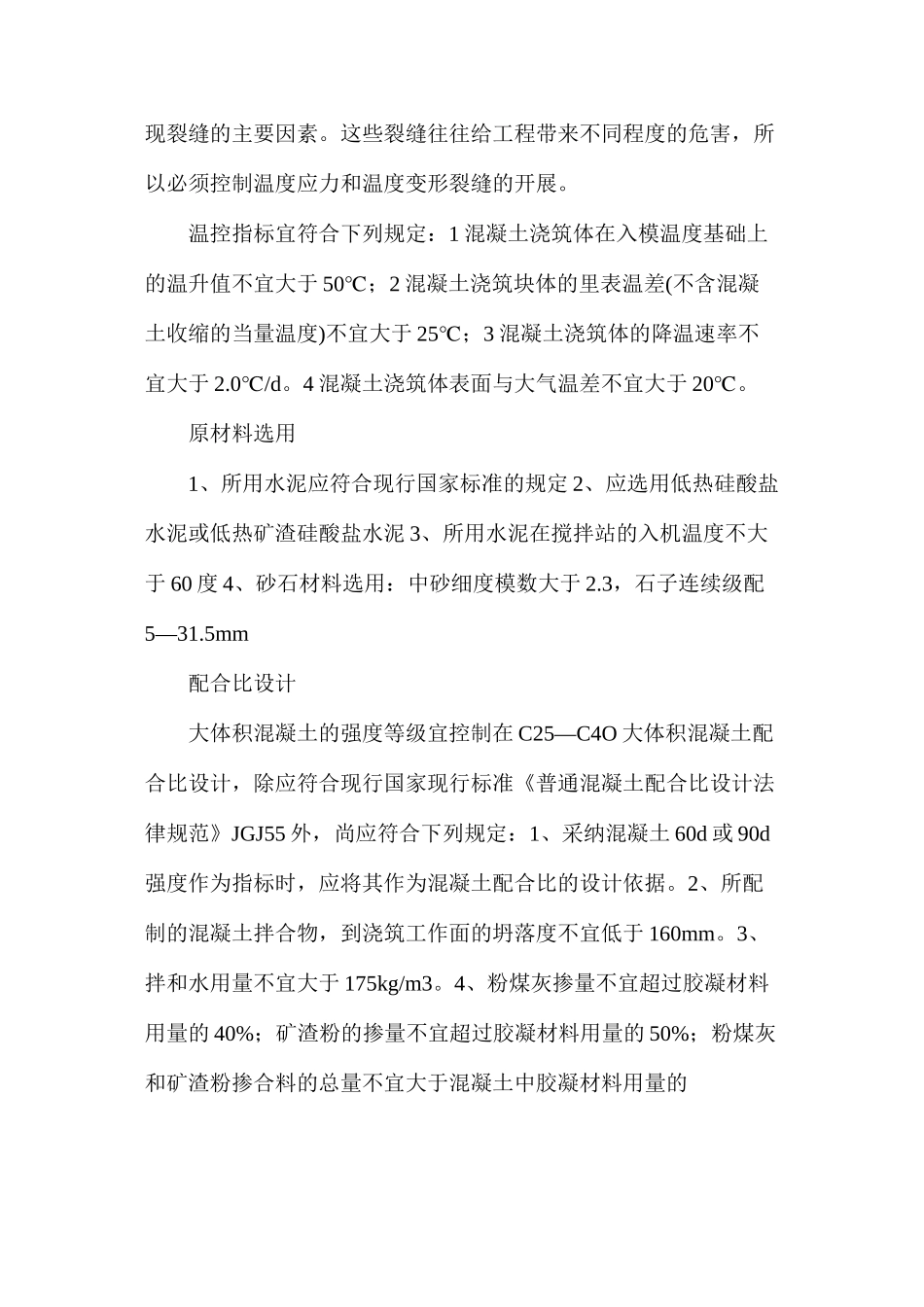

大体积混凝土施工，迅速上手的秘籍在这里大体积混凝土的定义大体积混凝土含义一般是指其体积大到必须实行措施处理水化热产生的温差，合理解决温差变形引起的应力，并控制裂缝的产生或限制裂缝开展的现浇混凝土。《大体积混凝土施工法律规范》（GB50496-2024）中给予大体积混凝土定义：混凝土结构物实体最小尺寸不小于 lm 的大体量混凝土，或估计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。通过大量的工程实践证明：砼的温升和温差与表面系数有关，单面散热的结构断面最小厚度在 75cm 以上，双面散热的结构断面最小厚度在 100cm 以上，水化热行引起的砼内外最大温差估计可能超过 25℃，应按大体积砼施工。大体积砼结构的特点由于高层基础多为砼体积较大的箱形、筏形和桩承台较大的基础，这种结构有结构厚、体形大、钢筋密、混凝土数量多、工程条件复杂和施工技术要求高等特点。外荷载引起裂缝的可能性很小。但水泥的水化反应过程中释放的水化热所产生的温度变化与砼收缩的共同作用，会产生较大温度应力和收缩应力，是大体积砼结构出现裂缝的主要因素。这些裂缝往往给工程带来不同程度的危害，所以必须控制温度应力和温度变形裂缝的开展。温控指标宜符合下列规定：1 混凝土浇筑体在入模温度基础上的温升值不宜大于 50℃；2 混凝土浇筑块体的里表温差(不含混凝土收缩的当量温度)不宜大于 25℃；3 混凝土浇筑体的降温速率不宜大于 2.0/d℃ 。4 混凝土浇筑体表面与大气温差不宜大于 20℃。原材料选用1、所用水泥应符合现行国家标准的规定 2、应选用低热硅酸盐水泥或低热矿渣硅酸盐水泥 3、所用水泥在搅拌站的入机温度不大于 60 度 4、砂石材料选用：中砂细度模数大于 2.3，石子连续级配5—31.5mm配合比设计大体积混凝土的强度等级宜控制在 C25—C4O 大体积混凝土配合比设计，除应符合现行国家现行标准《普通混凝土配合比设计法律规范》JGJ55 外，尚应符合下列规定：1、采纳混凝土 60d 或 90d强度作为指标时，应将其作为混凝土配合比的设计依据。2、所配制的混凝土拌合物，到浇筑工作面的坍落度不宜低于 160mm。3、拌和水用量不宜大于 175kg/m3。4、粉煤灰掺量不宜超过胶凝材料用量的 40%；矿渣粉的掺量不宜超过胶凝材料用量的 50%；粉煤灰和矿渣粉掺合料的总量不宜大于混凝土中胶凝材料用量的50%。5、水胶比不宜大于 0.55。6、砂率宜为 38～42%。7、拌合物泌水量宜小于 10L/m3。专项...
