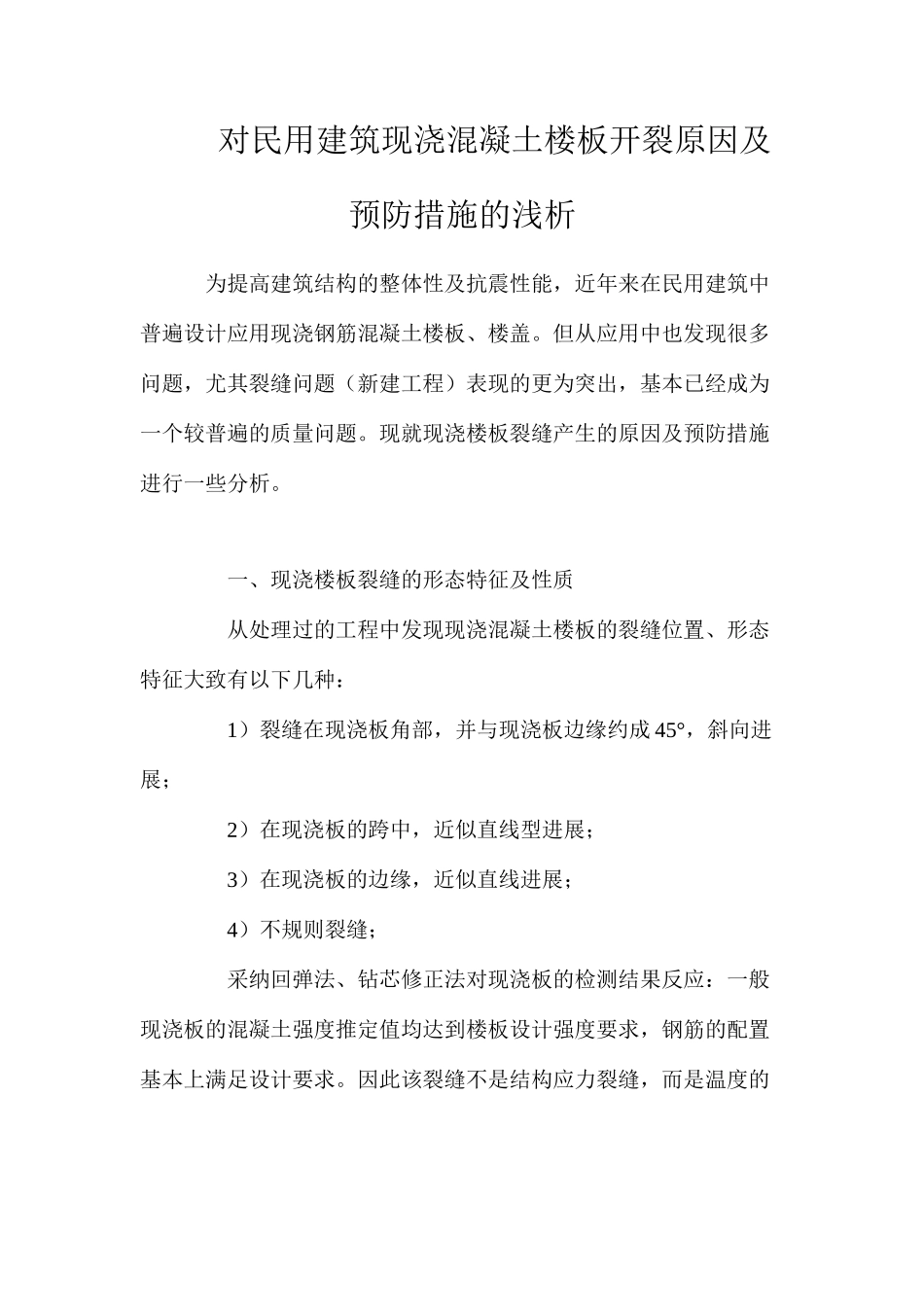

对民用建筑现浇混凝土楼板开裂原因及预防措施的浅析 为提高建筑结构的整体性及抗震性能，近年来在民用建筑中普遍设计应用现浇钢筋混凝土楼板、楼盖
但从应用中也发现很多问题，尤其裂缝问题（新建工程）表现的更为突出，基本已经成为一个较普遍的质量问题
现就现浇楼板裂缝产生的原因及预防措施进行一些分析
一、现浇楼板裂缝的形态特征及性质 从处理过的工程中发现现浇混凝土楼板的裂缝位置、形态特征大致有以下几种： 1）裂缝在现浇板角部，并与现浇板边缘约成 45°，斜向进展； 2）在现浇板的跨中，近似直线型进展； 3）在现浇板的边缘，近似直线进展； 4）不规则裂缝； 采纳回弹法、钻芯修正法对现浇板的检测结果反应：一般现浇板的混凝土强度推定值均达到楼板设计强度要求，钢筋的配置基本上满足设计要求

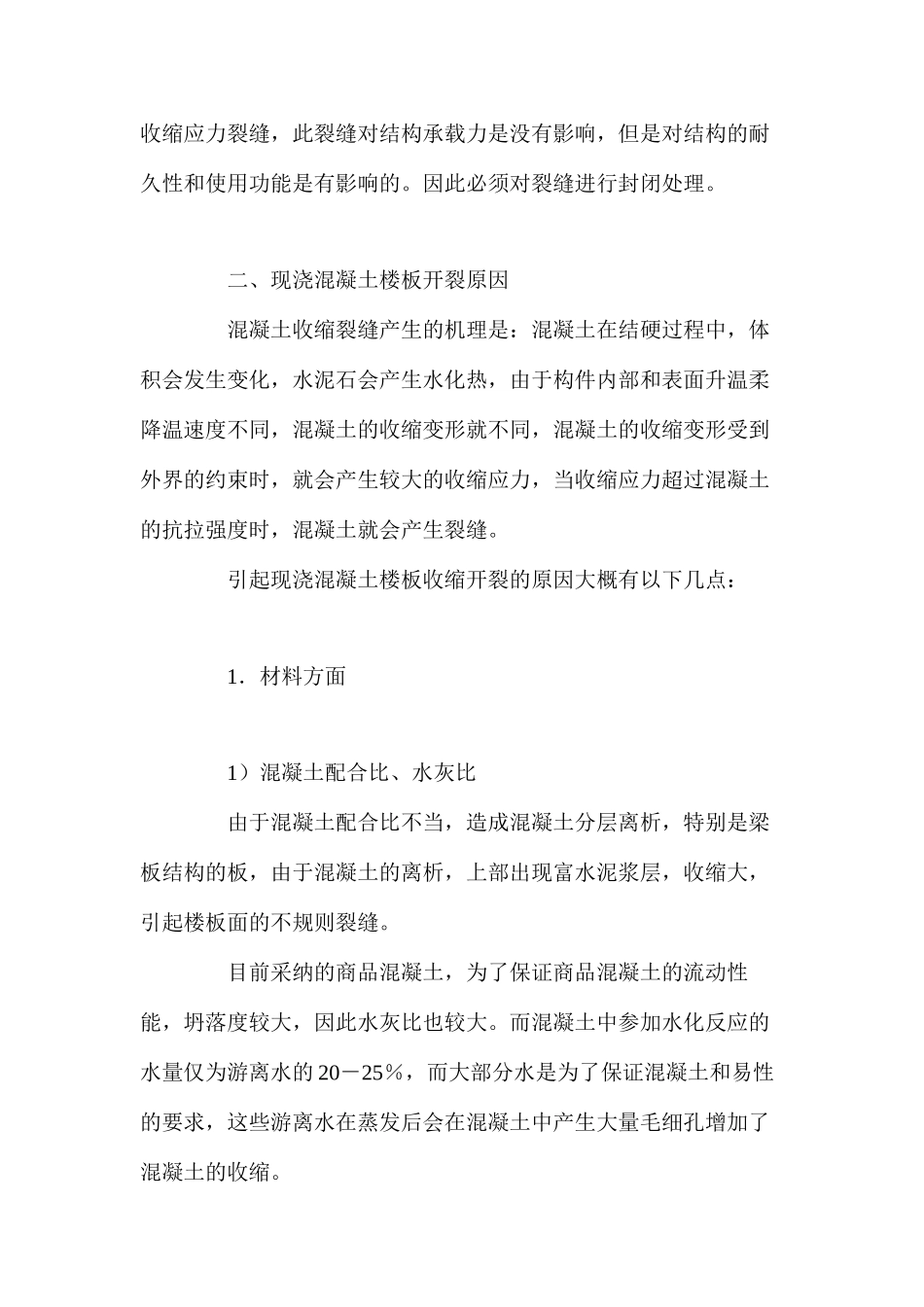

因此该裂缝不是结构应力裂缝，而是温度的收缩应力裂缝，此裂缝对结构承载力是没有影响，但是对结构的耐久性和使用功能是有影响的
因此必须对裂缝进行封闭处理
二、现浇混凝土楼板开裂原因 混凝土收缩裂缝产生的机理是：混凝土在结硬过程中，体积会发生变化，水泥石会产生水化热，由于构件内部和表面升温柔降温速度不同，混凝土的收缩变形就不同，混凝土的收缩变形受到外界的约束时，就会产生较大的收缩应力，当收缩应力超过混凝土的抗拉强度时，混凝土就会产生裂缝
引起现浇混凝土楼板收缩开裂的原因大概有以下几点： 1．材料方面 1）混凝土配合比、水灰比 由于混凝土配合比不当，造成混凝土分层离析，特别是梁板结构的板，由于混凝土的离析，上部出现富水泥浆层，收缩大，引起楼板面的不规则裂缝
目前采纳的商品混凝土，为了保证商品混凝土的流动性能，坍落度较大，因此水灰比也较大
而混凝土中参加水化反应的水量仅为游离水的 20－25％，而大部分水是为了保证混凝土和易性的要求，这些游离水在蒸发后会在混凝土中产生大量毛细孔增加了混凝土的收缩

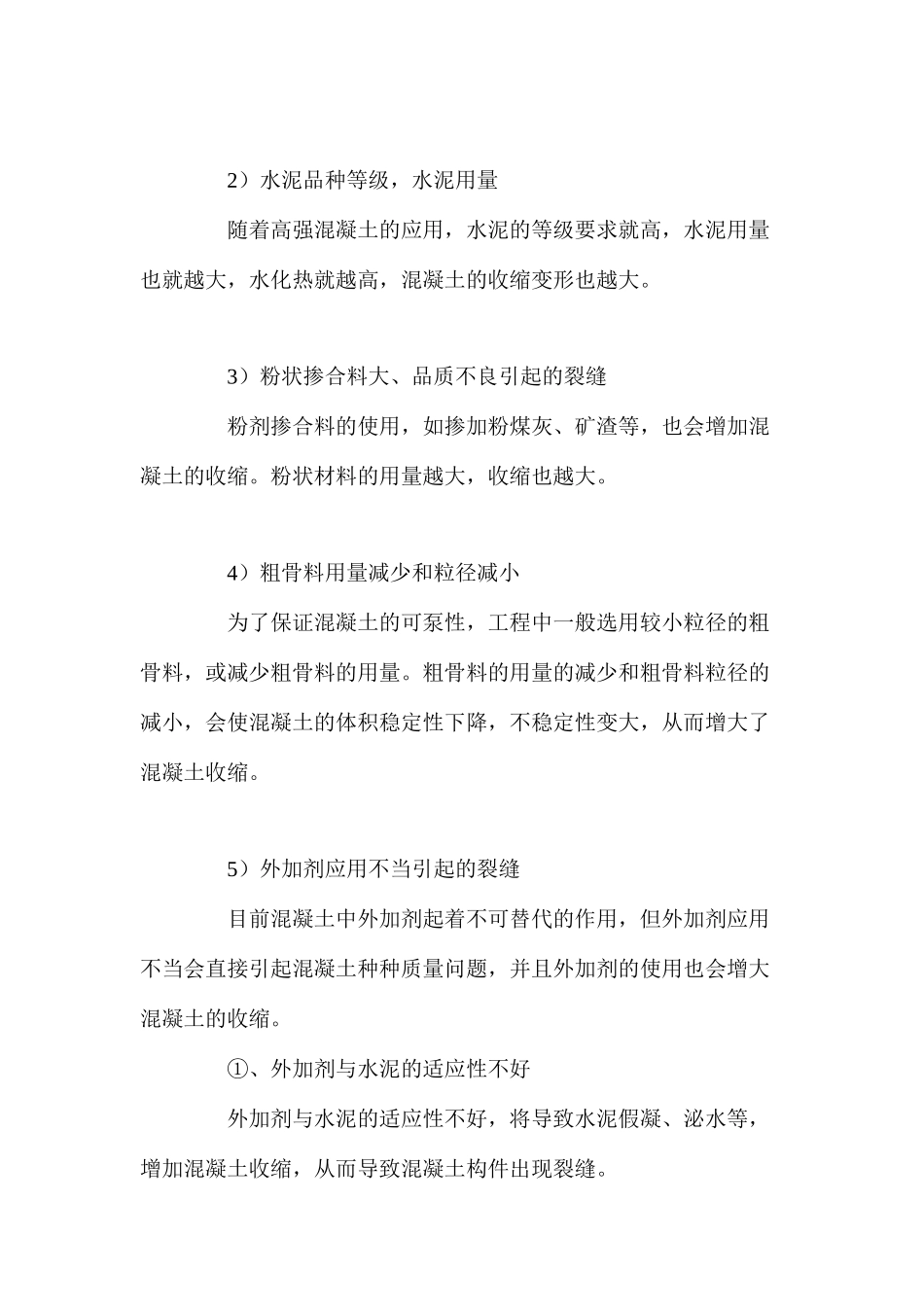

2）水泥品种
