市政道路管线工程监理实施细则

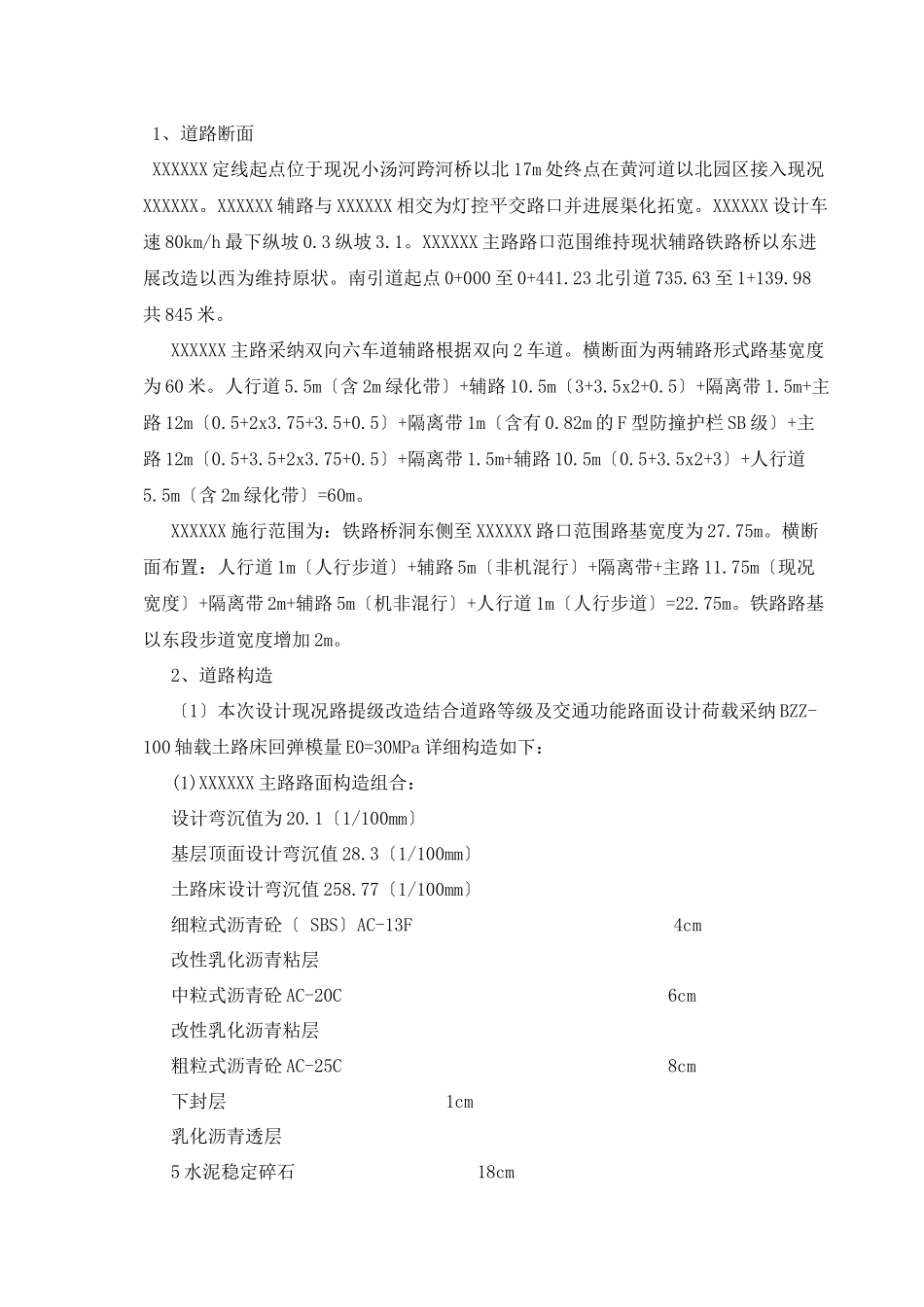

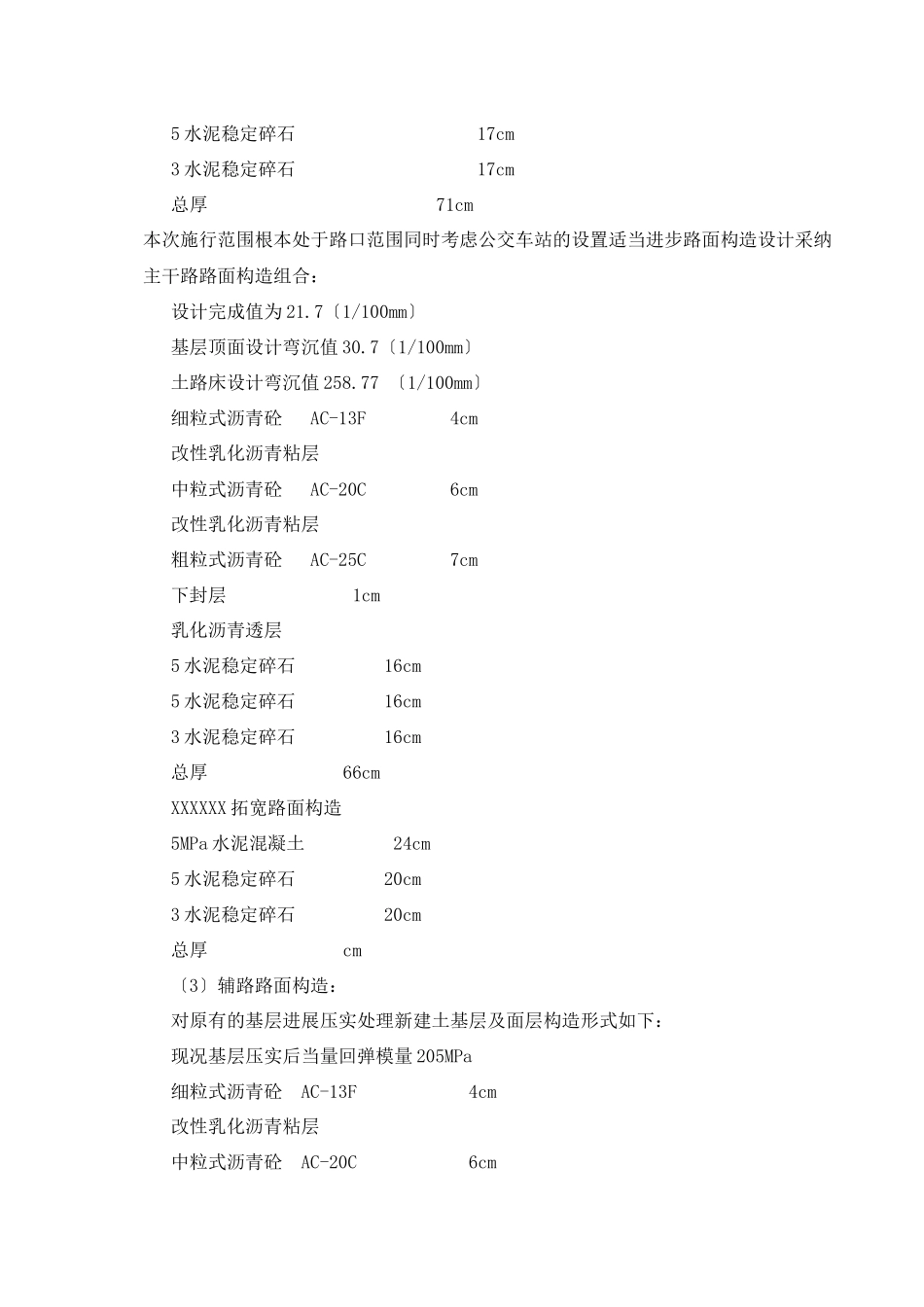

目录………………………………………………………………一、工程概况1………………………………………………………………二、监理根据2…………………………………………………三、监理工作及措施21………………………………………………、进度控制的与措施22、控制的与措施………………………………………………53、施工测量的与措施………………………………………………8 4、道路工程质量控制的与措施……………………………………125、网工程质量控制的与措施……………………………………29四、监理工作的控制要点…………………………………………………47 一 工程概况1、道路断面 XXXXXX 定线起点位于现况小汤河跨河桥以北 17m 处终点在黄河道以北园区接入现况XXXXXX。XXXXXX 辅路与 XXXXXX 相交为灯控平交路口并进展渠化拓宽。XXXXXX 设计车速 80km/h 最下纵坡 0.3 纵坡 3.1。XXXXXX 主路路口范围维持现状辅路铁路桥以东进展改造以西为维持原状。南引道起点 0+000 至 0+441.23 北引道 735.63 至 1+139.98共 845 米。XXXXXX 主路采纳双向六车道辅路根据双向 2 车道。横断面为两辅路形式路基宽度为 60 米。人行道 5.5m〔含 2m 绿化带〕+辅路 10.5m〔3+3.5x2+0.5〕+隔离带 1.5m+主路 12m〔0.5+2x3.75+3.5+0.5〕+隔离带 1m〔含有 0.82m 的 F 型防撞护栏 SB 级〕+主路 12m〔0.5+3.5+2x3.75+0.5〕+隔离带 1.5m+辅路 10.5m〔0.5+3.5x2+3〕+人行道5.5m〔含 2m 绿化带〕=60m。XXXXXX 施行范围为：铁路桥洞东侧至 XXXXXX 路口范围路基宽度为 27.75m。横断面布置：人行道 1m〔人行步道〕+辅路 5m〔非机混行〕+隔离带+主路 11.75m〔现况宽度〕+隔离带 2m+辅路 5m〔机非混行〕+人行道 1m〔人行步道〕=22.75m。铁路路基以东段步道宽度增加 2m。2、道路构造〔1〕本次设计现况路提级改造结合道路等级及交通功能路面设计荷载采纳 BZZ-100 轴载土路床回弹模量 E0=30MPa 详细构造如下：(1)XXXXXX 主路路面构造组合：设计弯沉值为 20.1〔1/100mm〕基层顶面设计弯沉值 28.3〔1/100mm〕土路床设计弯沉值 258.77〔1/100mm〕细粒式沥青砼〔 SBS〕AC-13F 4cm改性乳化沥青粘层中粒式沥青砼 AC-20C 6cm 改性乳化沥青粘层粗粒式沥青砼 AC-25C 8cm 下封层1cm 乳化沥青透层5 水泥稳定碎石18cm5 水泥稳定碎石17cm3 水泥稳定碎石17cm 总厚71cm本次施行范围根本处于路口范围同时考虑公交...
