平安大厦设备吊装技术

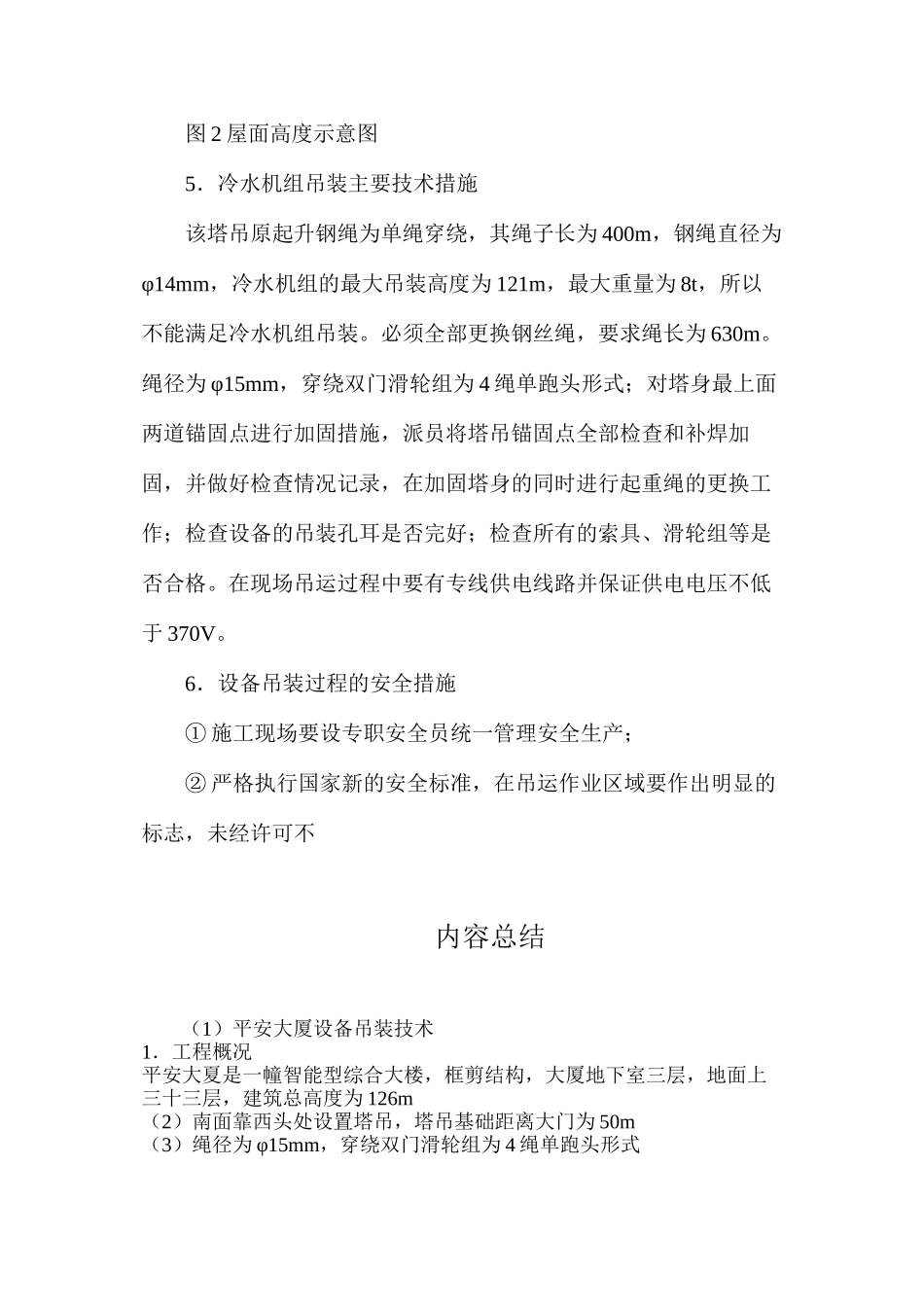

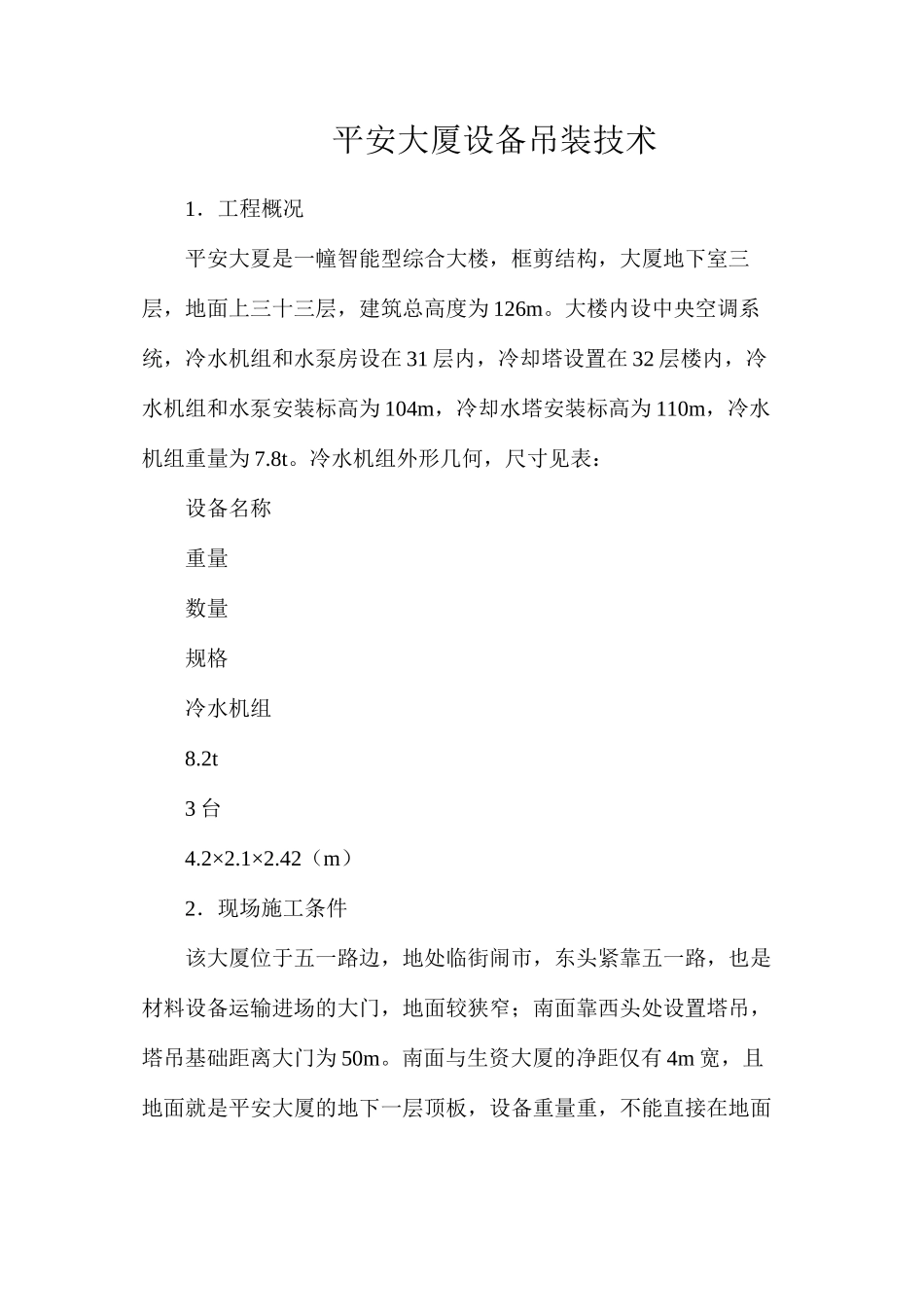

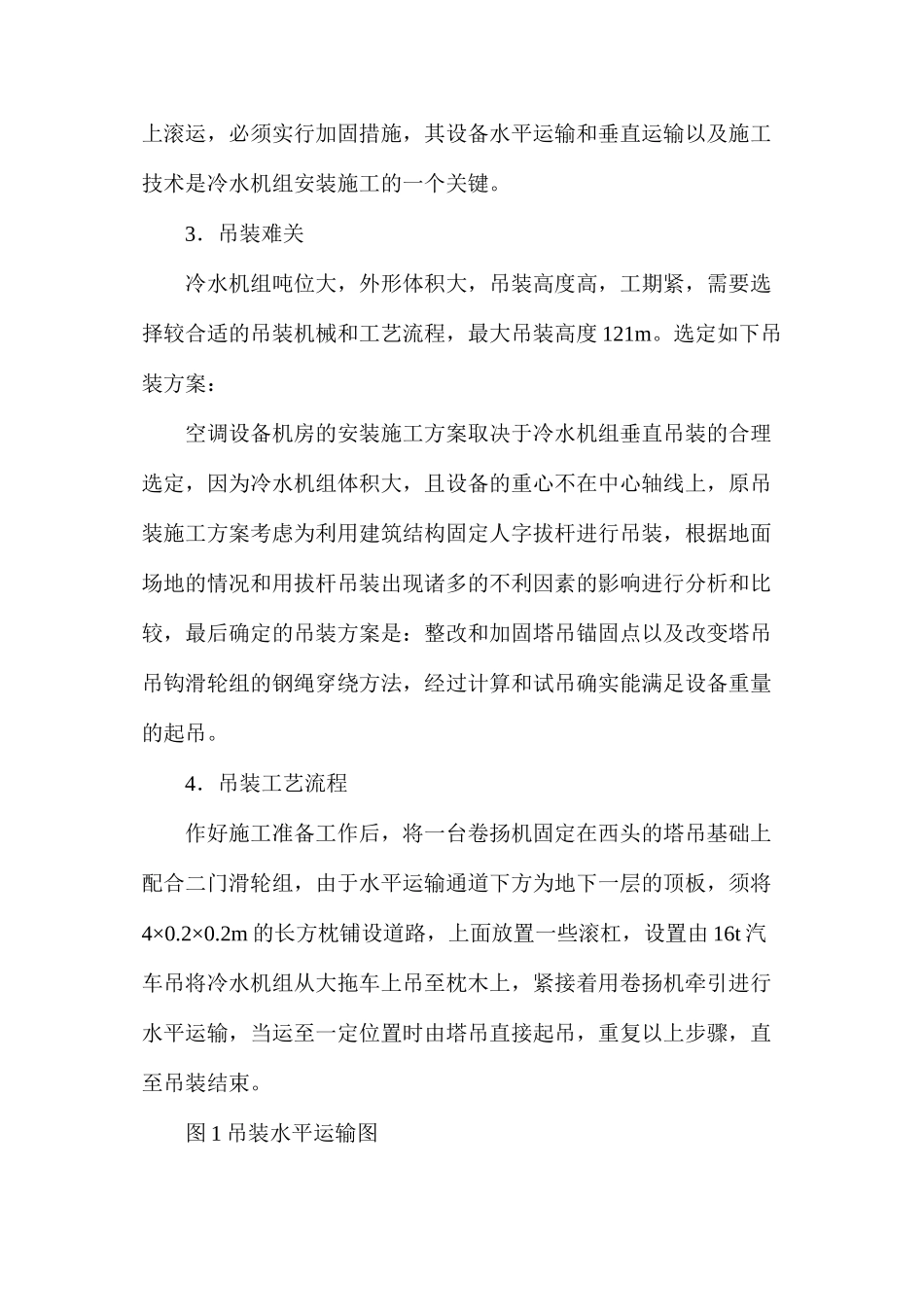

平安大厦设备吊装技术1．工程概况平安大夏是一幢智能型综合大楼，框剪结构，大厦地下室三层，地面上三十三层，建筑总高度为 126m。大楼内设中央空调系统，冷水机组和水泵房设在 31 层内，冷却塔设置在 32 层楼内，冷水机组和水泵安装标高为 104m，冷却水塔安装标高为 110m，冷水机组重量为 7.8t。冷水机组外形几何，尺寸见表：设备名称重量数量规格冷水机组8.2t3 台4.2×2.1×2.42（m）2．现场施工条件该大厦位于五一路边，地处临街闹市，东头紧靠五一路，也是材料设备运输进场的大门，地面较狭窄；南面靠西头处设置塔吊，塔吊基础距离大门为 50m。南面与生资大厦的净距仅有 4m 宽，且地面就是平安大厦的地下一层顶板，设备重量重，不能直接在地面上滚运，必须实行加固措施，其设备水平运输和垂直运输以及施工技术是冷水机组安装施工的一个关键。3．吊装难关冷水机组吨位大，外形体积大，吊装高度高，工期紧，需要选择较合适的吊装机械和工艺流程，最大吊装高度 121m。选定如下吊装方案：空调设备机房的安装施工方案取决于冷水机组垂直吊装的合理选定，因为冷水机组体积大，且设备的重心不在中心轴线上，原吊装施工方案考虑为利用建筑结构固定人字拔杆进行吊装，根据地面场地的情况和用拔杆吊装出现诸多的不利因素的影响进行分析和比较，最后确定的吊装方案是：整改和加固塔吊锚固点以及改变塔吊吊钩滑轮组的钢绳穿绕方法，经过计算和试吊确实能满足设备重量的起吊。4．吊装工艺流程作好施工准备工作后，将一台卷扬机固定在西头的塔吊基础上配合二门滑轮组，由于水平运输通道下方为地下一层的顶板，须将4×0.2×0.2m 的长方枕铺设道路，上面放置一些滚杠，设置由 16t 汽车吊将冷水机组从大拖车上吊至枕木上，紧接着用卷扬机牵引进行水平运输，当运至一定位置时由塔吊直接起吊，重复以上步骤，直至吊装结束。图 1 吊装水平运输图图 2 屋面高度示意图5．冷水机组吊装主要技术措施该塔吊原起升钢绳为单绳穿绕，其绳子长为 400m，钢绳直径为φ14mm，冷水机组的最大吊装高度为 121m，最大重量为 8t，所以不能满足冷水机组吊装。必须全部更换钢丝绳，要求绳长为 630m。绳径为 φ15mm，穿绕双门滑轮组为 4 绳单跑头形式；对塔身最上面两道锚固点进行加固措施，派员将塔吊锚固点全部检查和补焊加固，并做好检查情况记录，在加固塔身的同时进行起重绳的更换工作；检查设备的吊装孔耳是否完好；检查所有的索具、滑轮组等是否合格...
