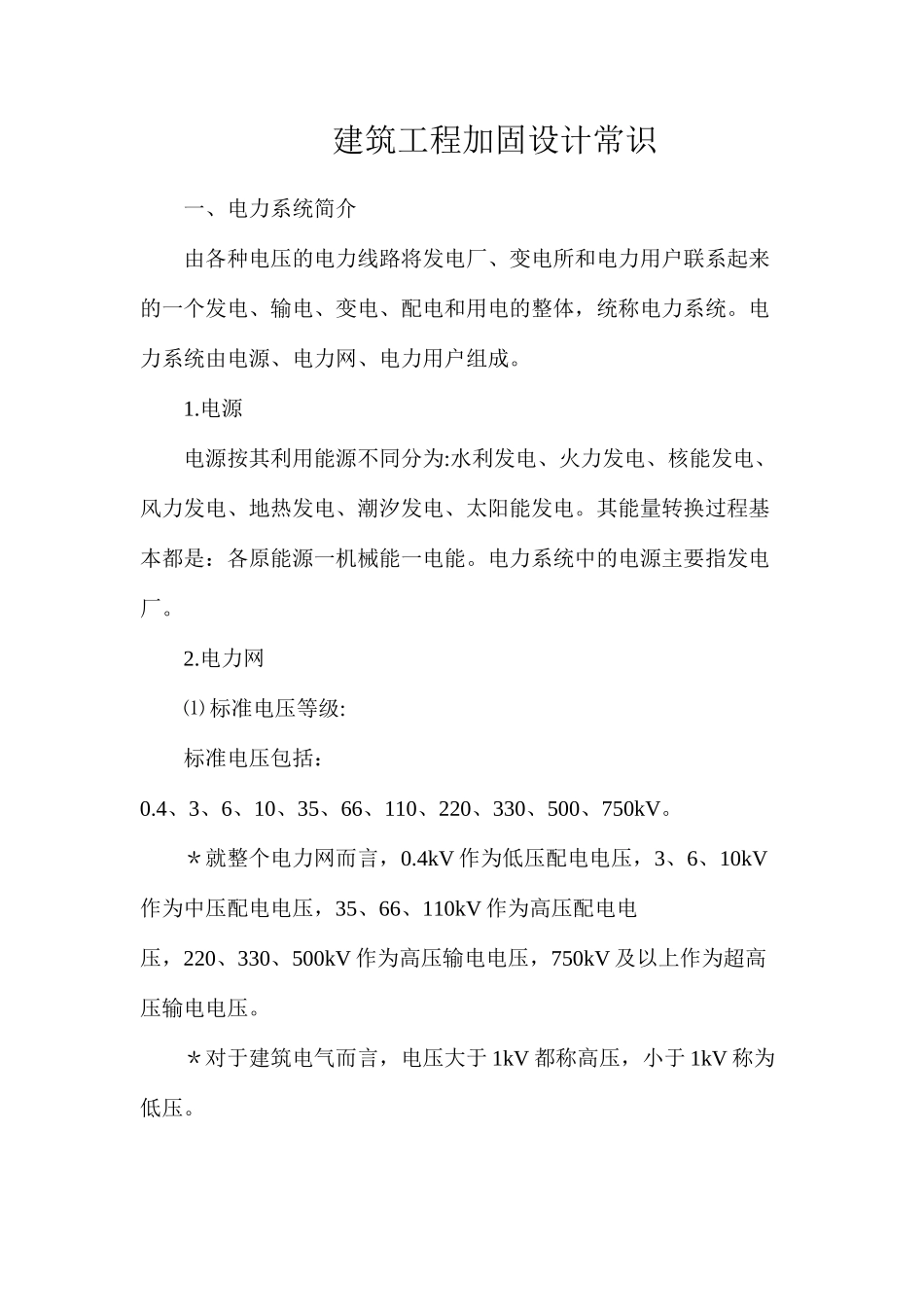

建筑工程加固设计常识一、电力系统简介由各种电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，统称电力系统。电力系统由电源、电力网、电力用户组成。1.电源电源按其利用能源不同分为:水利发电、火力发电、核能发电、风力发电、地热发电、潮汐发电、太阳能发电。其能量转换过程基本都是：各原能源一机械能一电能。电力系统中的电源主要指发电厂。2.电力网⑴ 标准电压等级:标准电压包括：0.4、3、6、10、35、66、110、220、330、500、750kV。＊就整个电力网而言，0.4kV 作为低压配电电压，3、6、10kV作为中压配电电压，35、66、110kV 作为高压配电电压，220、330、500kV 作为高压输电电压，750kV 及以上作为超高压输电电压。＊对于建筑电气而言，电压大于 1kV 都称高压，小于 1kV 称为低压。＊我国电力网目前一般采纳五级电压，即0.4、10、35、110、220 或 330kV。⑵ 电网设施电网设施包括整个输配电环节上的各级变电站所、开闭所、电力线等。其中电力线包括架空线路和埋地电缆线路，对于 35kV 及以上的架空线路需要考虑高压电力线走廊的位置和宽度。⑶ 接线方式电力网中线路的接线方式有放射型、环型、网孔型等。二、建筑配供电系统基本概念建筑供配电系统包括从电源进户起到用电设备的输入端止的整个电路，主要功能是完成在建筑内接受电能、变换电压、分配电能、输送电能的任务。1.负荷分级及供电电源要求根据电力负荷供电可靠性及中断供电在政治上造成影响或在经济上造成损失的程度，分为一级负荷、二级负荷和三级负荷。1）一级负荷① 中断供电将造成人身伤亡者。② 中断供电将造成重大政治影响者。③ 中断供电将造成重大经济损失者。④ 中断供电将造成公共场所秩序严重混乱者。＊一级负荷应由两个电源供电，特别重要负荷的供电还必须增设应急电源，并严禁将其他负荷接入应急供电系统。2）二级负荷① 中断供电将造成较大政治影响者。② 中断供电将造成较大经济损失者。③ 中断供电将造成公共场所秩序混乱者。＊一般采纳二回路供电，供电变压器宜选两台，负荷较小或地区供电条件困难时，允许由一回 6kV 及以上的架空线供电。3）三级负荷不属于一级和二级的负荷。三级负荷对供电无特别要求。2.电压的选择和电能质量1）电压等级我国标准规定的电网和用电设备额定电压等级为：低压配电电压应采纳 220／380V，高压供电电压为 6、10、35、110kV 等。2）电压选择用电设备容量在...
