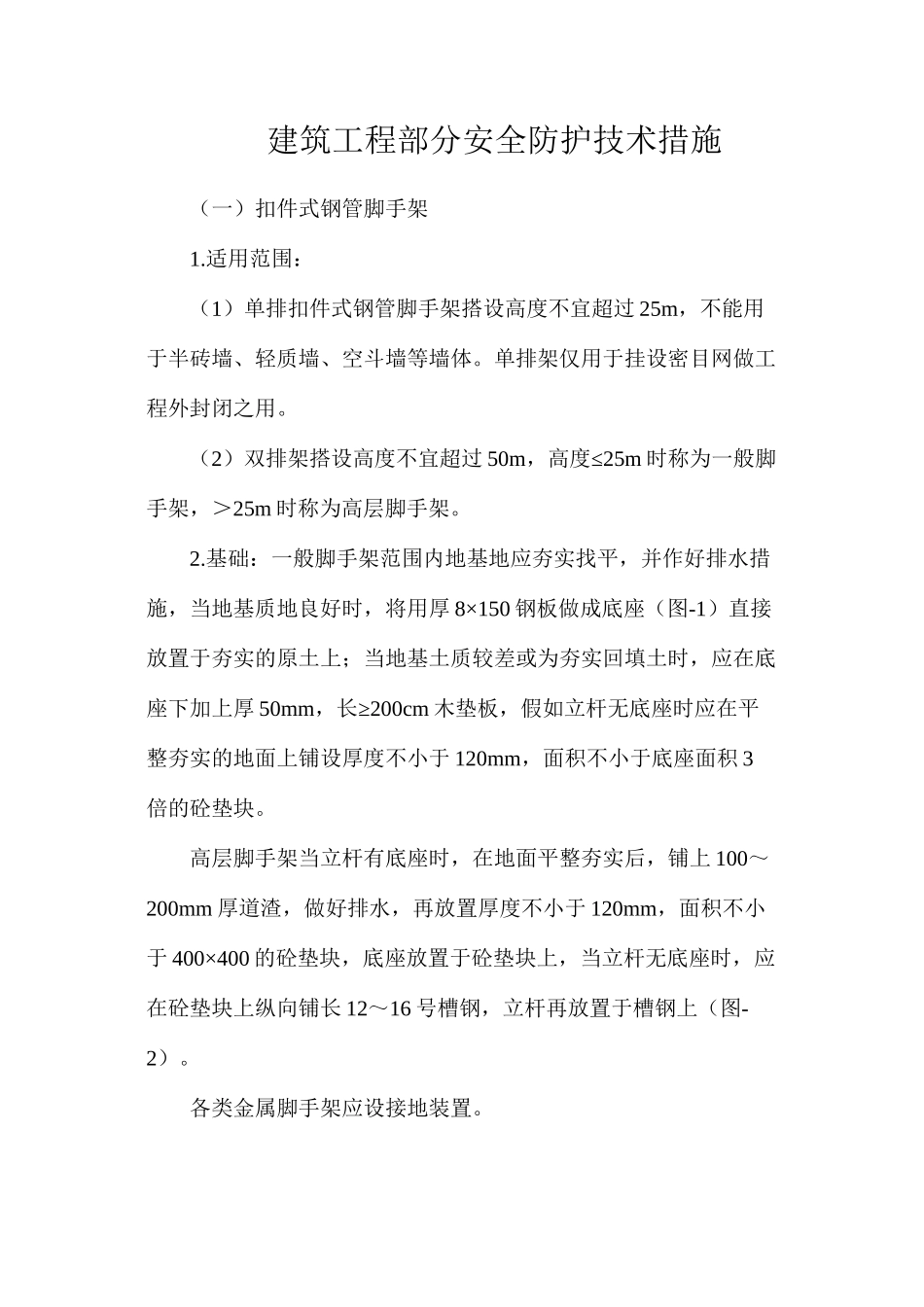

建筑工程部分安全防护技术措施（一）扣件式钢管脚手架1.适用范围：（1）单排扣件式钢管脚手架搭设高度不宜超过 25m，不能用于半砖墙、轻质墙、空斗墙等墙体。单排架仅用于挂设密目网做工程外封闭之用。（2）双排架搭设高度不宜超过 50m≤，高度 25m 时称为一般脚手架，＞25m 时称为高层脚手架。2.基础：一般脚手架范围内地基地应夯实找平，并作好排水措施，当地基质地良好时，将用厚 8×150 钢板做成底座（图-1）直接放置于夯实的原土上；当地基土质较差或为夯实回填土时，应在底座下加上厚 50mm≥，长 200cm 木垫板，假如立杆无底座时应在平整夯实的地面上铺设厚度不小于 120mm，面积不小于底座面积 3倍的砼垫块。高层脚手架当立杆有底座时，在地面平整夯实后，铺上 100～200mm 厚道渣，做好排水，再放置厚度不小于 120mm，面积不小于 400×400 的砼垫块，底座放置于砼垫块上，当立杆无底座时，应在砼垫块上纵向铺长 12～16 号槽钢，立杆再放置于槽钢上（图-2）。各类金属脚手架应设接地装置。3.材质：钢管采纳外径 48mm，厚 3～3.5mm，材质符合法律规范要求，外表垂直光滑，没有裂纹、分层、变形扭曲，打洞截口以及锈蚀程度达 0.5mm 的钢管。扣件的技术要求应符合GB15831《钢管脚手架扣件》的规程，严禁使用变形、裂纹、滑丝等疵病的扣件。4.立杆的连接：除在顶层时可采纳搭接形式外，其余连接点，必须实行对接，对接时扣件相互应交错布置。相邻两立杆的连接点不应设在同步跨上，相邻两立杆的连接点在高度方向应错开不小于500mm，且连接点距离大小横杆于步距的 1/3。搭接时，应采纳不少于两个回转扣件固定，搭接长度不小于 1000mm（图-3）。5.纵向小横杆的连接：对接时连接点应交错布置，里外大小横杆的连接点应相互错开，水平距离不小于 500mm，距离立柱的水平距离不大于 1/3 的柱距，连接接点不应处在跨中（图-4）。纵向水平杆的连接一般情况下不采纳搭接，若采纳搭接形式，则搭接长度不小于 1000mm，并用 3 个扣件等距离紧固。6.剪刀撑的连接：采纳搭接形式，搭接长度应不小于 400mm，用不少于 2 个扣件紧固。当采纳对搭形式时，应双管并联使用，双管连接点的位置不能同时出现在同步跨内。7.杆件搭设的允许偏差：A.≤垂直度偏差：当架高 30m 时，纵向不大于 H/200，且不大于 100mm，横向不大于 H/400，且不大于 50mm；当架高＞30m 时，纵向不大于 H/400，且不大于 100mm，横向不大于 H/600，且不...
