建筑玻璃幕墙节点设计禁忌大全

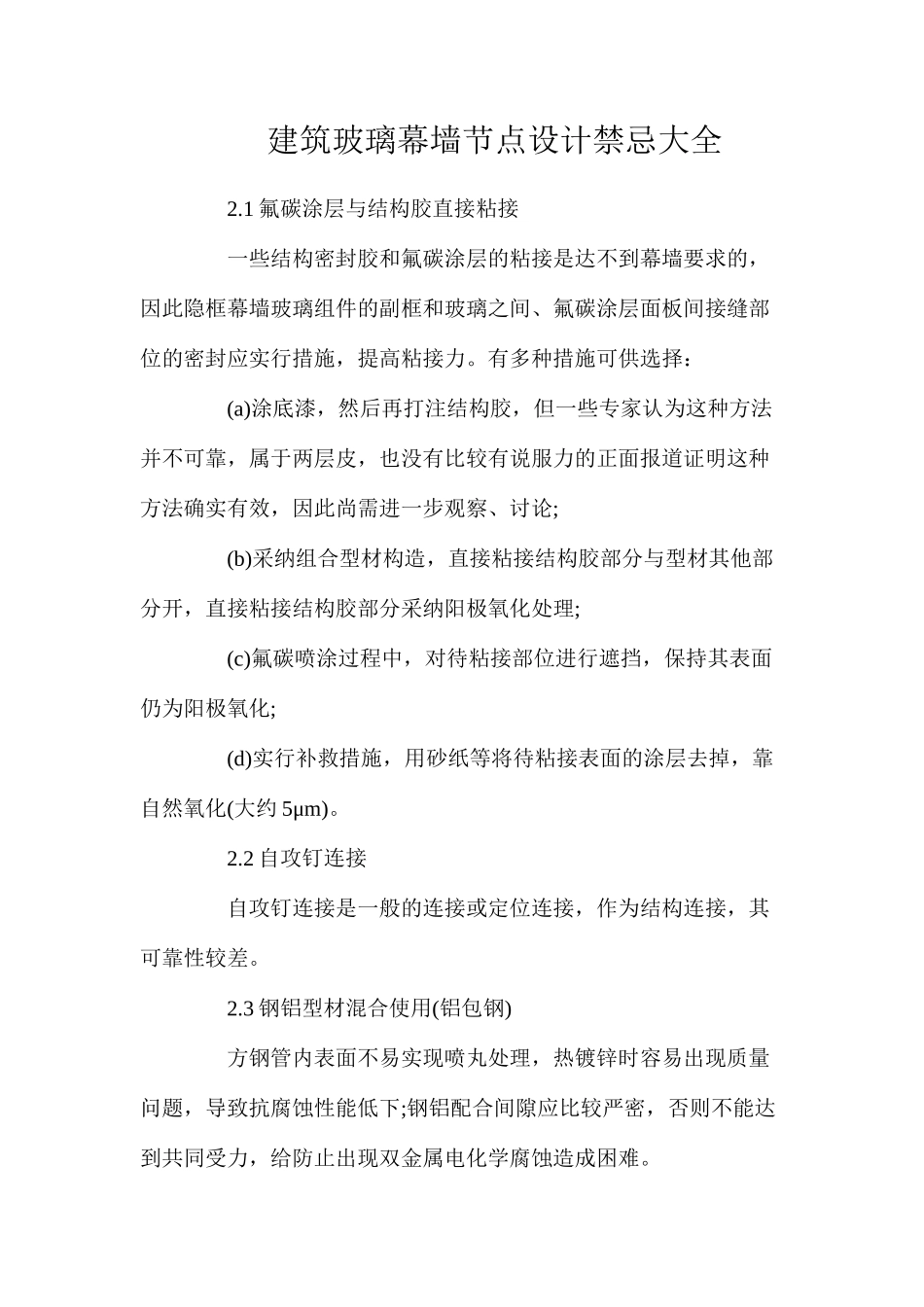

建筑玻璃幕墙节点设计禁忌大全_第1页
1/9

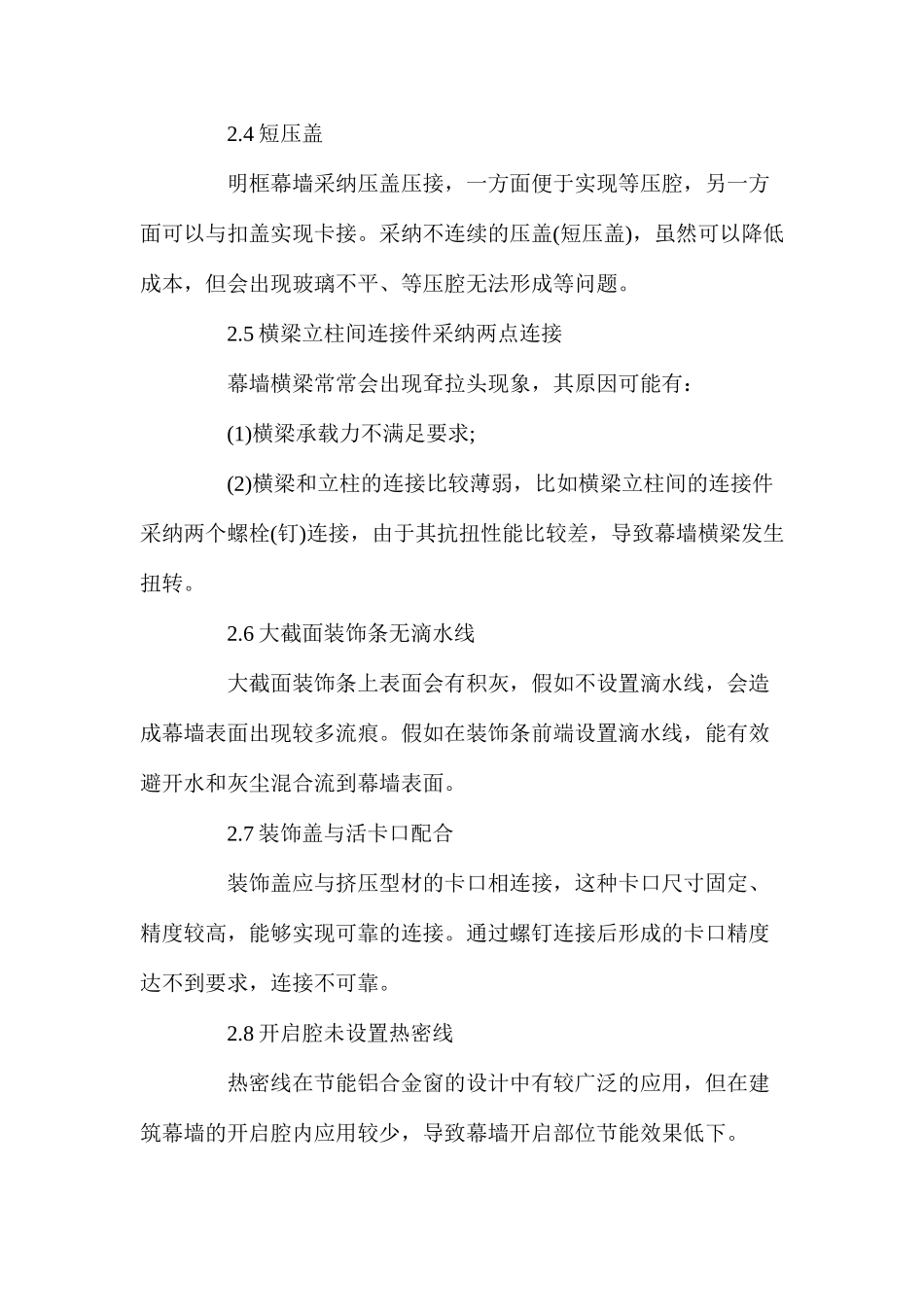

建筑玻璃幕墙节点设计禁忌大全_第2页
2/9

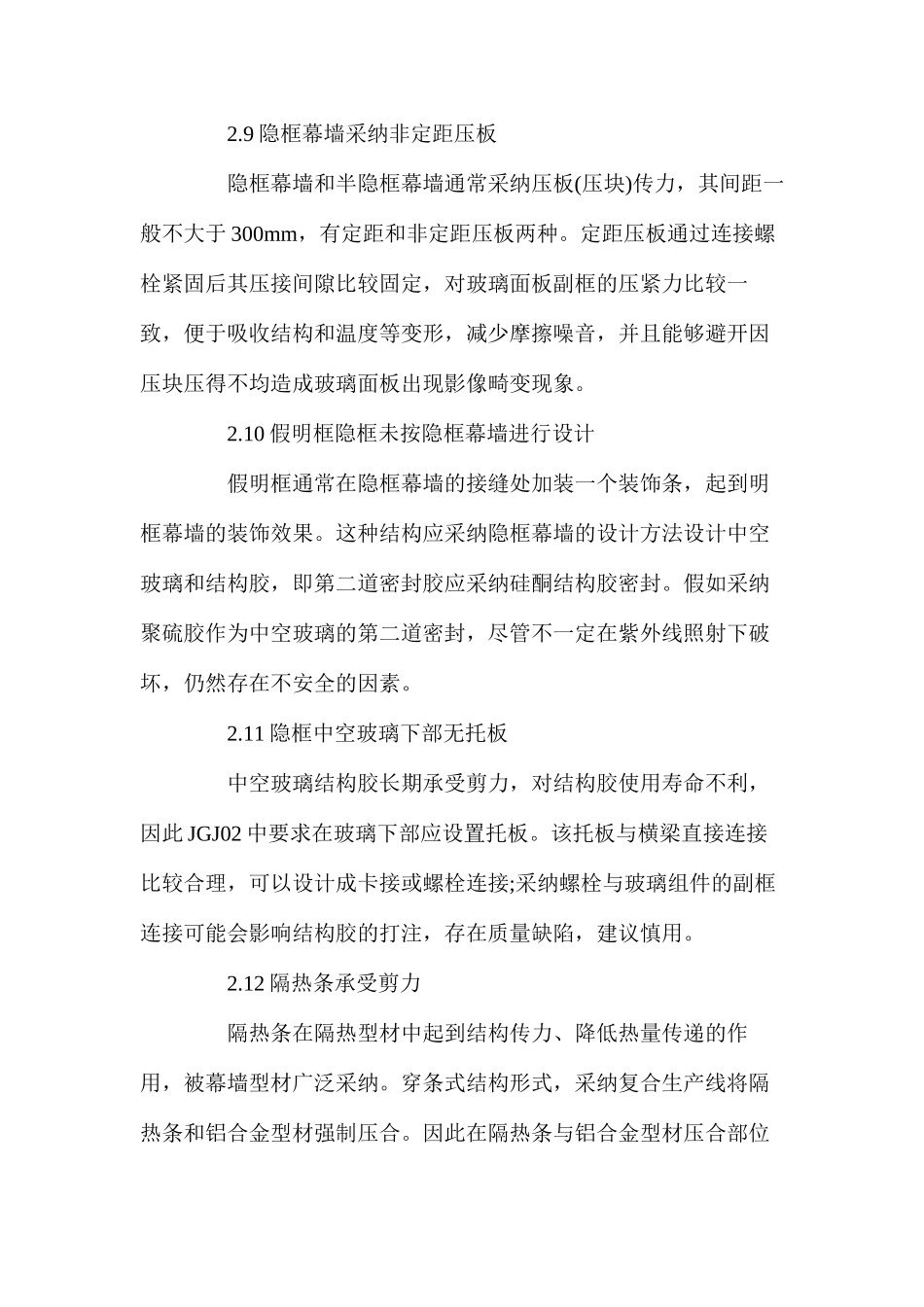

建筑玻璃幕墙节点设计禁忌大全_第3页
3/9
建筑玻璃幕墙节点设计禁忌大全 2.1 氟碳涂层与结构胶直接粘接 一些结构密封胶和氟碳涂层的粘接是达不到幕墙要求的,因此隐框幕墙玻璃组件的副框和玻璃之间、氟碳涂层面板间接缝部位的密封应实行措施,提高粘接力。有多种措施可供选择: (a)涂底漆,然后再打注结构胶,但一些专家认为这种方法并不可靠,属于两层皮,也没有比较有说服力的正面报道证明这种方法确实有效,因此尚需进一步观察、讨论; (b)采纳组合型材构造,直接粘接结构胶部分与型材其他部分开,直接粘接结构胶部分采纳阳极氧化处理; (c)氟碳喷涂过程中,对待粘接部位进行遮挡,保持其表面仍为阳极氧化; (d)实行补救措施,用砂纸等将待粘接表面的涂层去掉,靠自然氧化(大约 5μm)。 2.2 自攻钉连接 自攻钉连接是一般的连接或定位连接,作为结构连接,其可靠性较差。 2.3 钢铝型材混合使用(铝包钢) 方钢管内表面不易实现喷丸处理,热镀锌时容易出现质量问题,导致抗腐蚀性能低下;钢铝配合间隙应比较严密,否则不能达到共同受力,给防止出现双金属电化学腐蚀造成困难。 2.4 短压盖 明框幕墙采纳压盖压接,一方面便于实现等压腔,另一方面可以与扣盖实现卡接。采纳不连续的压盖(短压盖),虽然可以降低成本,但会出现玻璃不平、等压腔无法形成等问题。 2.5 横梁立柱间连接件采纳两点连接 幕墙横梁常常会出现耷拉头现象,其原因可能有: (1)横梁承载力不满足要求; (2)横梁和立柱的连接比较薄弱,比如横梁立柱间的连接件采纳两个螺栓(钉)连接,由于其抗扭性能比较差,导致幕墙横梁发生扭转。 2.6 大截面装饰条无滴水线 大截面装饰条上表面会有积灰,假如不设置滴水线,会造成幕墙表面出现较多流痕。假如在装饰条前端设置滴水线,能有效避开水和灰尘混合流到幕墙表面。 2.7 装饰盖与活卡口配合 装饰盖应与挤压型材的卡口相连接,这种卡口尺寸固定、精度较高,能够实现可靠的连接。通过螺钉连接后形成的卡口精度达不到要求,连接不可靠。 2.8 开启腔未设置热密线 热密线在节能铝合金窗的设计中有较广泛的应用,但在建筑幕墙的开启腔内应用较少,导致幕墙开启部位节能效果低下。 2.9 隐框幕墙采纳非定距压板 隐框幕墙和半隐框幕墙通常采纳压板(压块)传力,其间距一般不大于 300mm,有定距和非定距压板两种。定距压板通过连接螺栓紧固后其压接间隙比较固定,对玻璃面板副框的压紧力比较一致,便于吸收结构和温度等变形,减少摩擦噪音,并且能够避开因压块压得...
