旅游公路桥梁工程人工挖孔桩技术交底

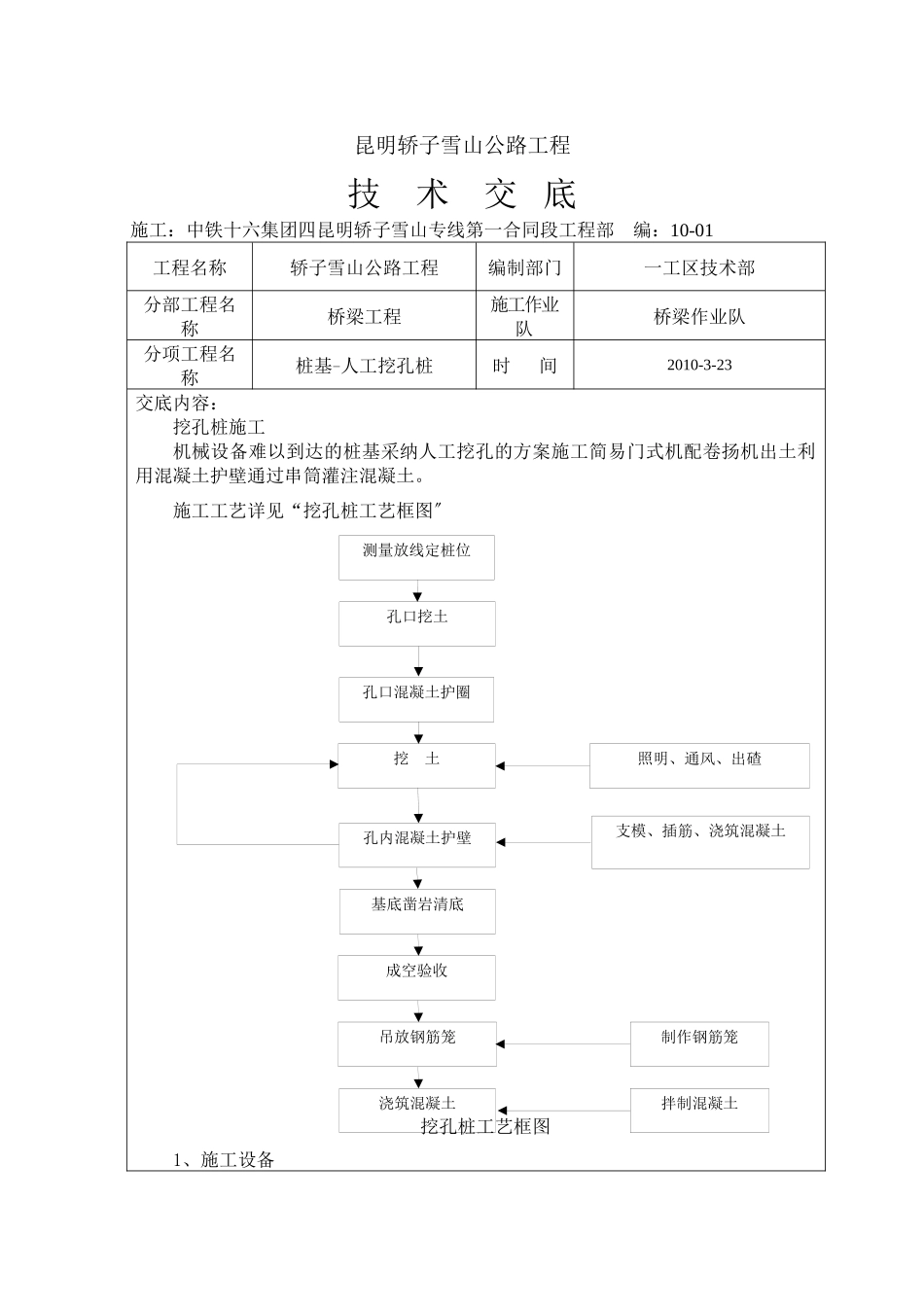

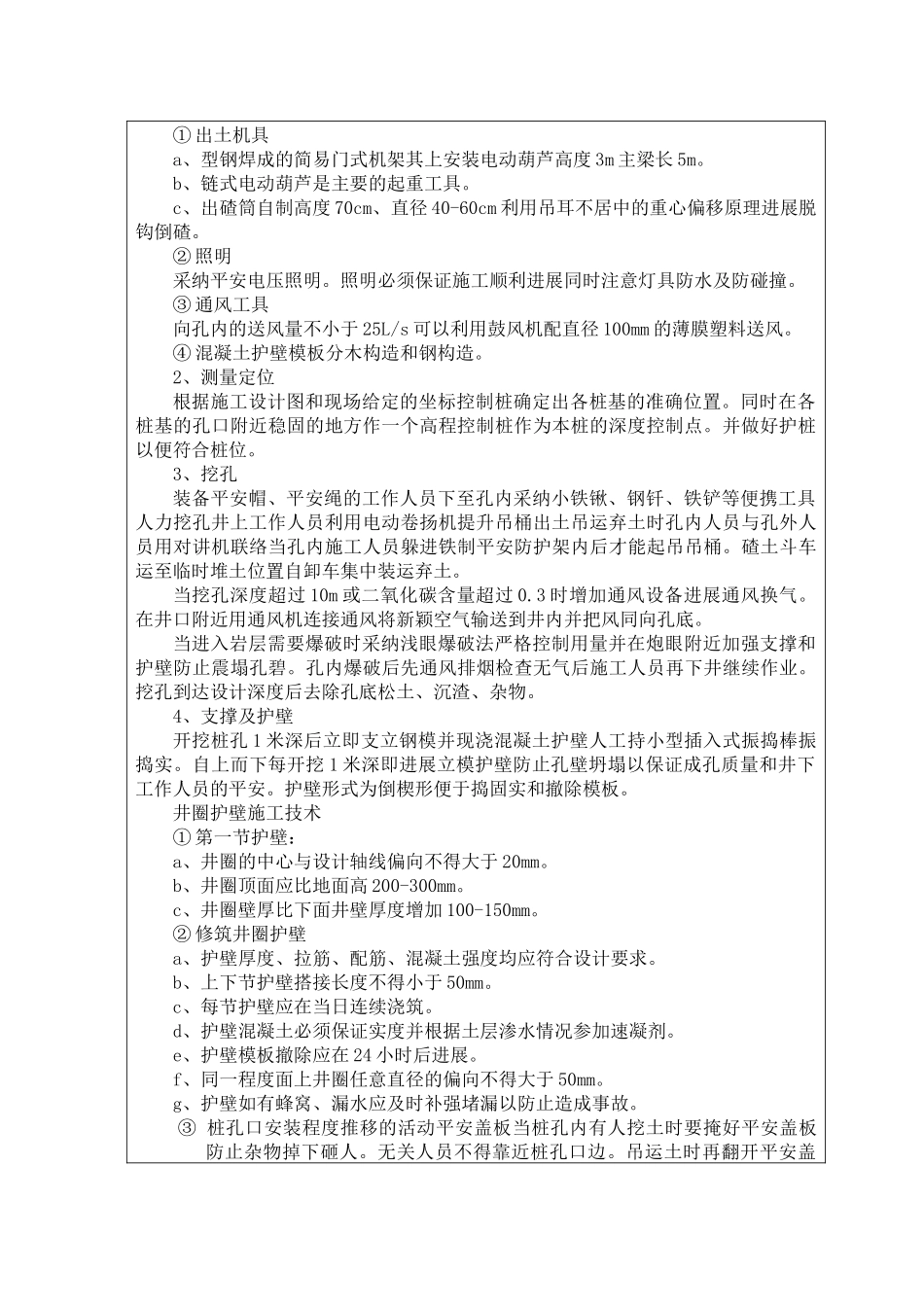

孔口混凝土护圈支模、插筋、浇筑混凝土 挖土照明、通风、出碴制作钢筋笼拌制混凝土测量放线定桩位孔口挖土孔内混凝土护壁基底凿岩清底成空验收吊放钢筋笼浇筑混凝土昆明轿子雪山公路工程 技术交 底 施工：中铁十六集团四昆明轿子雪山专线第一合同段工程部编：10-01工程名称轿子雪山公路工程编制部门一工区技术部分部工程名称桥梁工程施工作业队桥梁作业队分项工程名称桩基-人工挖孔桩时 间2010-3-23交底内容：挖孔桩施工机械设备难以到达的桩基采纳人工挖孔的方案施工简易门式机配卷扬机出土利用混凝土护壁通过串筒灌注混凝土。施工工艺详见“挖孔桩工艺框图〞 挖孔桩工艺框图1、施工设备① 出土机具a、型钢焊成的简易门式机架其上安装电动葫芦高度 3m 主梁长 5m。b、链式电动葫芦是主要的起重工具。c、出碴筒自制高度 70cm、直径 40-60cm 利用吊耳不居中的重心偏移原理进展脱钩倒碴。② 照明采纳平安电压照明。照明必须保证施工顺利进展同时注意灯具防水及防碰撞。③ 通风工具向孔内的送风量不小于 25L/s 可以利用鼓风机配直径 100mm 的薄膜塑料送风。④ 混凝土护壁模板分木构造和钢构造。2、测量定位根据施工设计图和现场给定的坐标控制桩确定出各桩基的准确位置。同时在各桩基的孔口附近稳固的地方作一个高程控制桩作为本桩的深度控制点。并做好护桩以便符合桩位。3、挖孔装备平安帽、平安绳的工作人员下至孔内采纳小铁锹、钢钎、铁铲等便携工具人力挖孔井上工作人员利用电动卷扬机提升吊桶出土吊运弃土时孔内人员与孔外人员用对讲机联络当孔内施工人员躲进铁制平安防护架内后才能起吊吊桶。碴土斗车运至临时堆土位置自卸车集中装运弃土。当挖孔深度超过 10m 或二氧化碳含量超过 0.3 时增加通风设备进展通风换气。在井口附近用通风机连接通风将新颖空气输送到井内并把风同向孔底。当进入岩层需要爆破时采纳浅眼爆破法严格控制用量并在炮眼附近加强支撑和护壁防止震塌孔碧。孔内爆破后先通风排烟检查无气后施工人员再下井继续作业。挖孔到达设计深度后去除孔底松土、沉渣、杂物。4、支撑及护壁开挖桩孔 1 米深后立即支立钢模并现浇混凝土护壁人工持小型插入式振捣棒振捣实。自上而下每开挖 1 米深即进展立模护壁防止孔壁坍塌以保证成孔质量和井下工作人员的平安。护壁形式为倒楔形便于捣固实和撤除模板。井圈护壁施工技术① 第一节护壁： a、井圈的中心与设计轴线偏向不得大于 20mm。b、井圈顶面应比地面高 200-...
