无粘结预应力筋工工艺

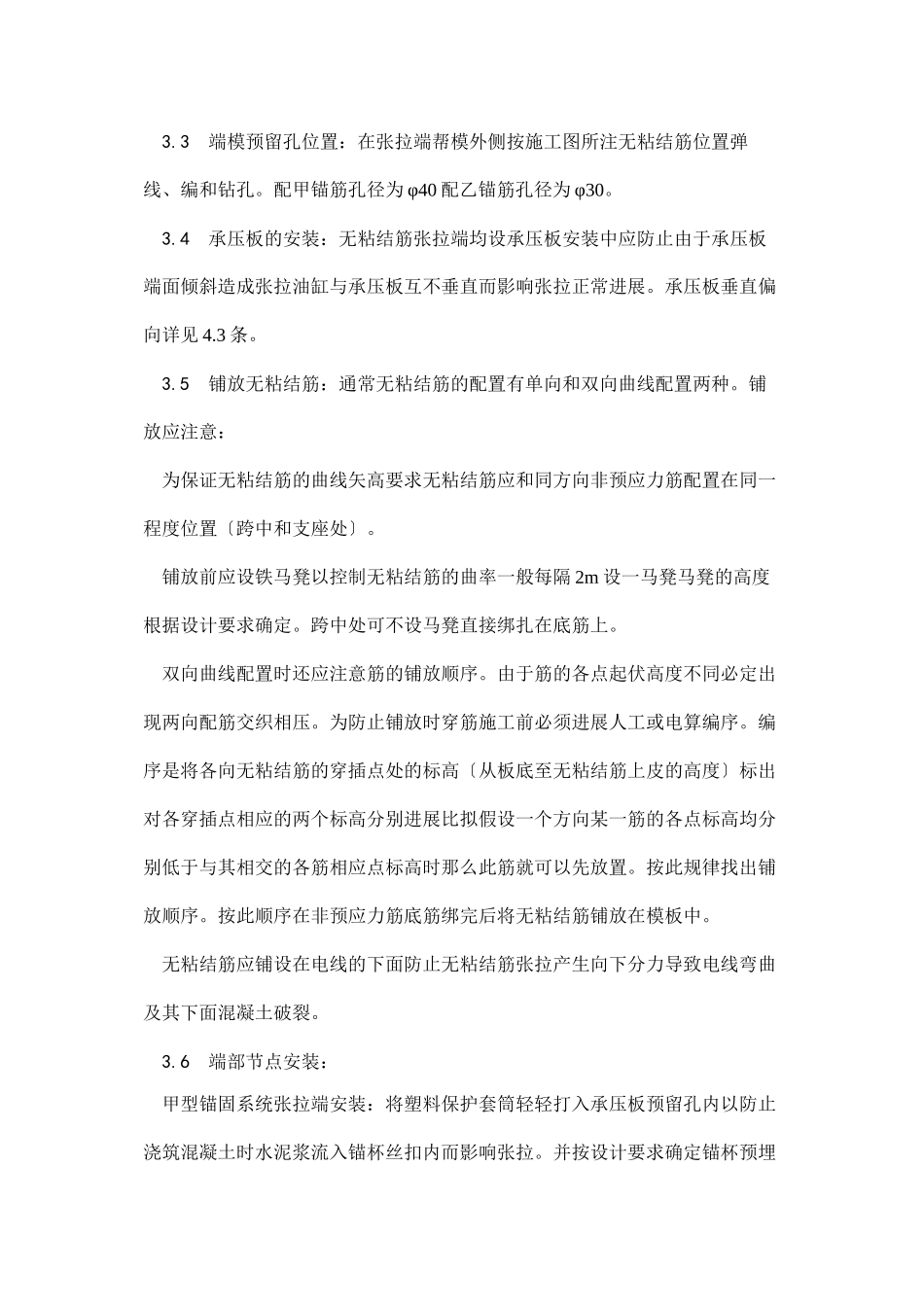

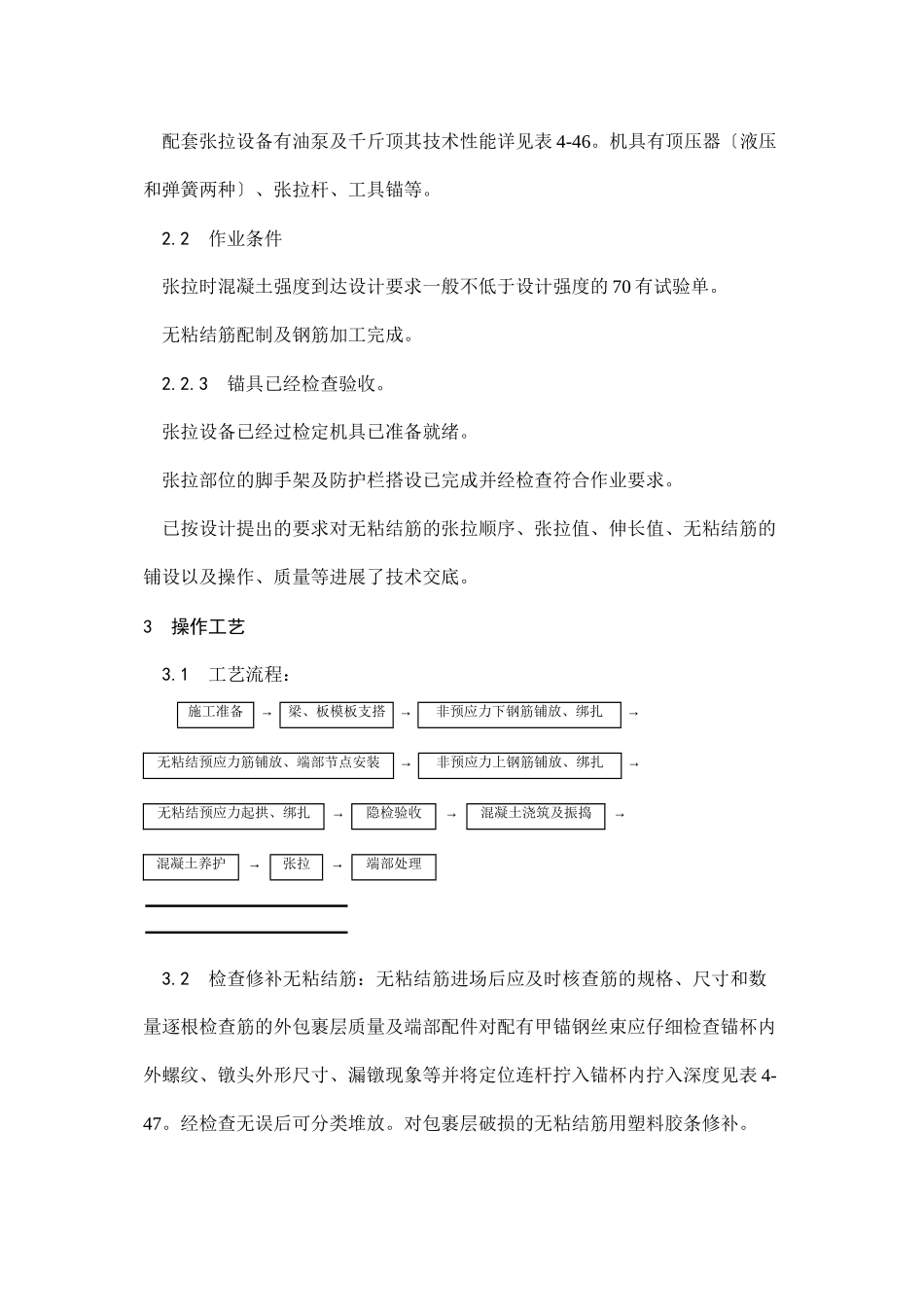

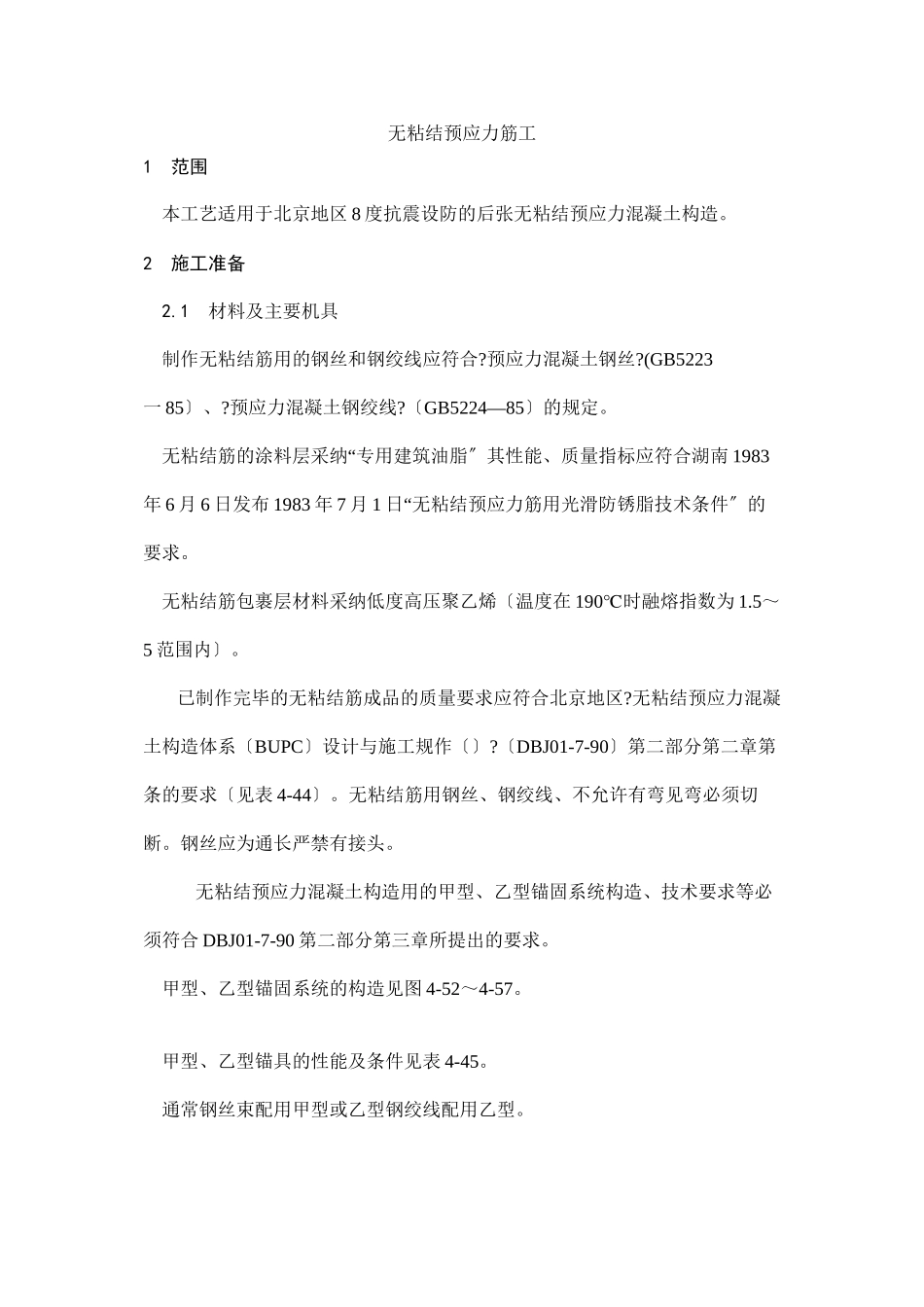

无粘结预应力筋工1 范围 本工艺适用于北京地区 8 度抗震设防的后张无粘结预应力混凝土构造。2 施工准备 2.1 材料及主要机具 制作无粘结筋用的钢丝和钢绞线应符合?预应力混凝土钢丝?(GB5223一 85〕、?预应力混凝土钢绞线?〔GB5224—85〕的规定。 “无粘结筋的涂料层采纳 专用建筑油脂〞其性能、质量指标应符合湖南 1983年 6 月 6 日发布 1983 年 7 月 1“日 无粘结预应力筋用光滑防锈脂技术条件〞的要求。 无粘结筋包裹层材料采纳低度高压聚乙烯〔温度在 190℃时融熔指数为 1.5～5 范围内〕。已制作完毕的无粘结筋成品的质量要求应符合北京地区?无粘结预应力混凝土构造体系〔BUPC〕设计与施工规作〔〕?〔DBJ01-7-90〕第二部分第二章第条的要求〔见表 4-44〕。无粘结筋用钢丝、钢绞线、不允许有弯见弯必须切断。钢丝应为通长严禁有接头。 无粘结预应力混凝土构造用的甲型、乙型锚固系统构造、技术要求等必须符合 DBJ01-7-90 第二部分第三章所提出的要求。 甲型、乙型锚固系统的构造见图 4-52～4-57。 甲型、乙型锚具的性能及条件见表 4-45。 通常钢丝束配用甲型或乙型钢绞线配用乙型。 配套张拉设备有油泵及千斤顶其技术性能详见表 4-46。机具有顶压器〔液压和弹簧两种〕、张拉杆、工具锚等。 2.2 作业条件 张拉时混凝土强度到达设计要求一般不低于设计强度的 70 有试验单。 无粘结筋配制及钢筋加工完成。 2.2.3 锚具已经检查验收。 张拉设备已经过检定机具已准备就绪。 张拉部位的脚手架及防护栏搭设已完成并经检查符合作业要求。 已按设计提出的要求对无粘结筋的张拉顺序、张拉值、伸长值、无粘结筋的铺设以及操作、质量等进展了技术交底。3 操作工艺 3.1 工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处理 3.2 检查修补无粘结筋：无粘结筋进场后应及时核查筋的规格、尺寸和数量逐根检查筋的外包裹层质量及端部配件对配有甲锚钢丝束应仔细检查锚杯内外螺纹、镦头外形尺寸、漏镦现象等并将定位连杆拧入锚杯内拧入深度见表 4-47。经检查无误后可分类堆放。对包裹层破损的无粘结筋用塑料胶条修补。 3.3 端模预留孔位置：在张拉端帮模外侧按施工图所注无粘结筋位置弹线、编和钻孔。配甲锚筋孔径为 φ40 配乙锚筋孔径为 φ30...
