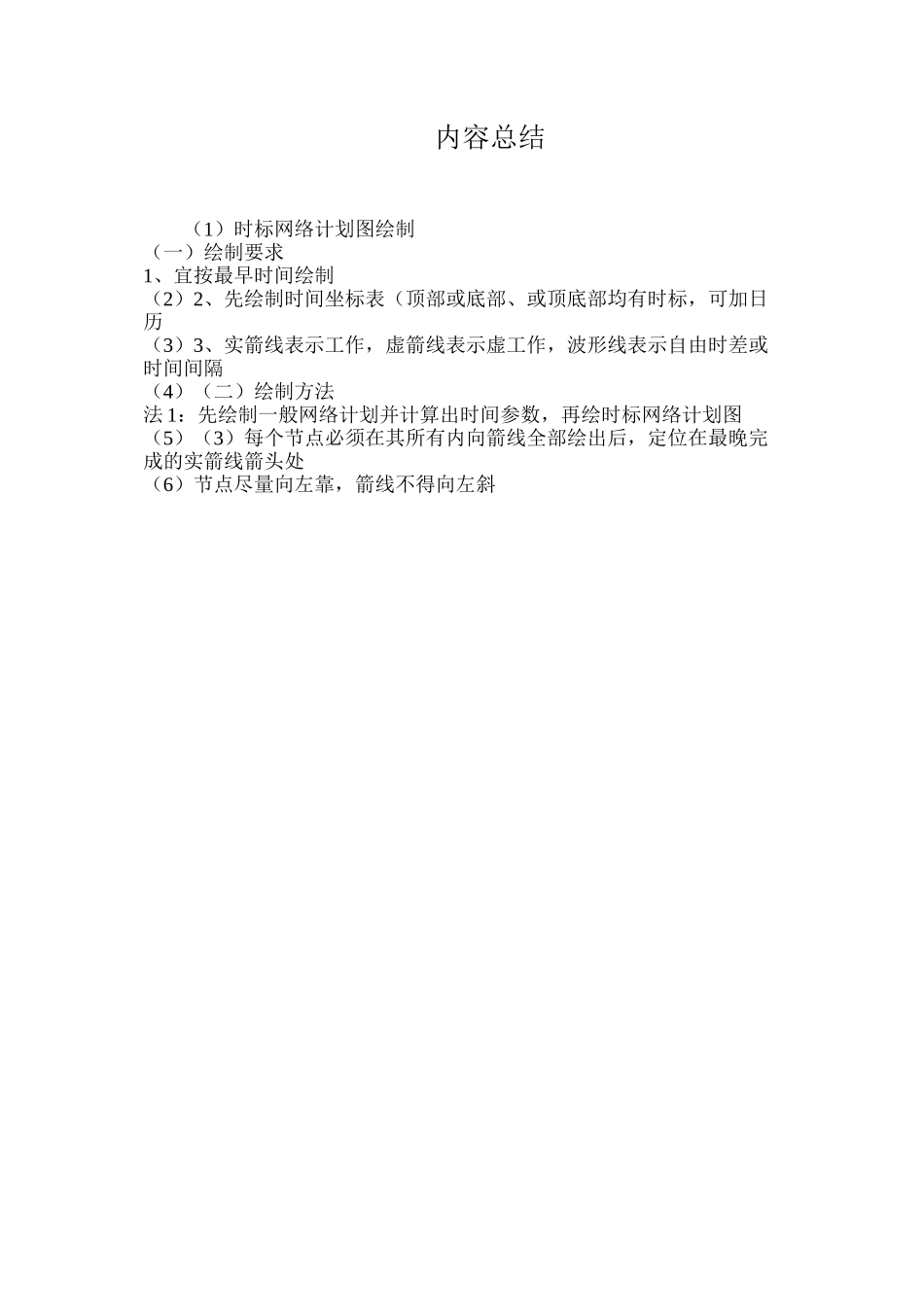

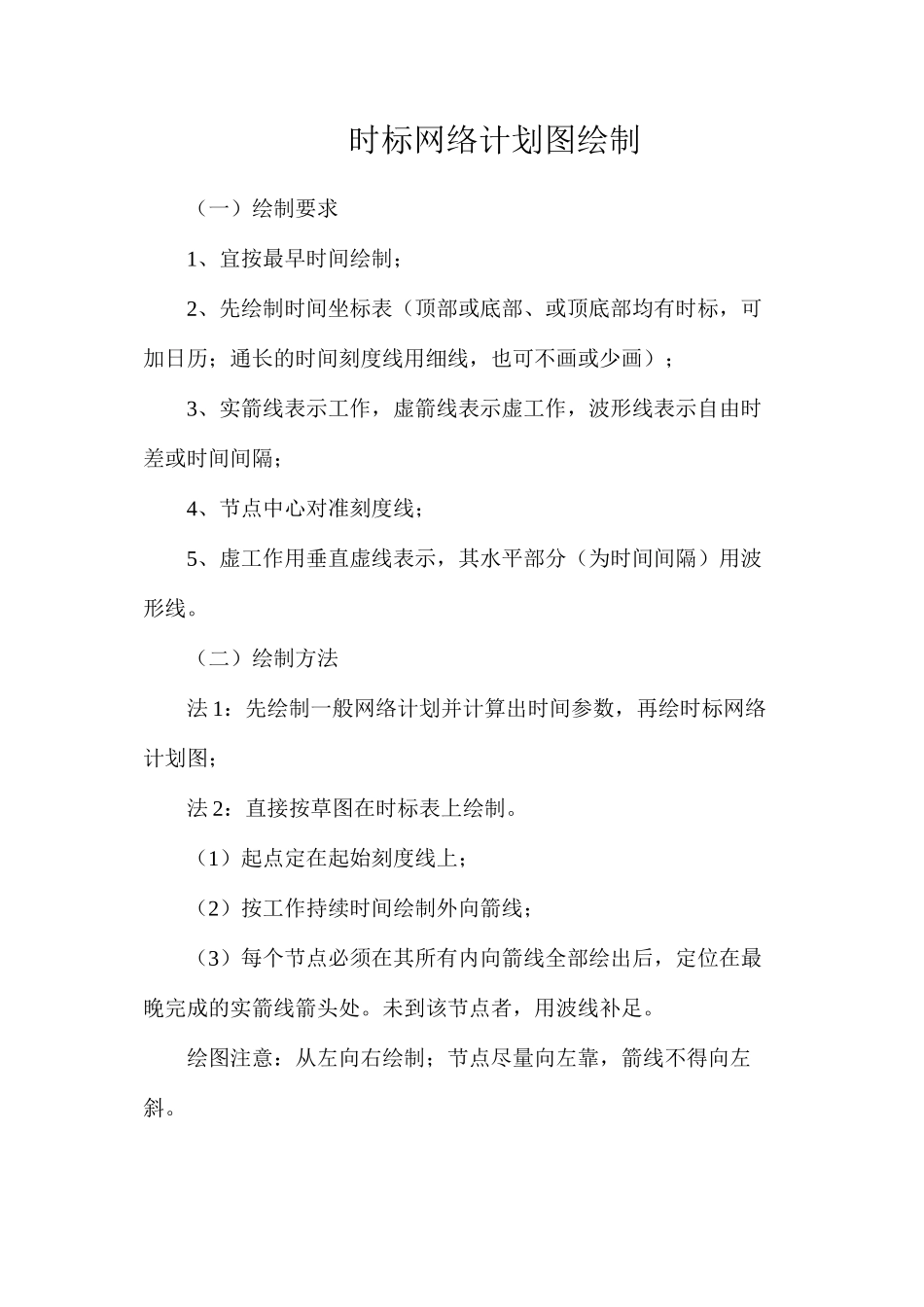

时标网络计划图绘制（一）绘制要求1、宜按最早时间绘制；2、先绘制时间坐标表（顶部或底部、或顶底部均有时标，可加日历；通长的时间刻度线用细线，也可不画或少画）；3、实箭线表示工作，虚箭线表示虚工作，波形线表示自由时差或时间间隔；4、节点中心对准刻度线；5、虚工作用垂直虚线表示，其水平部分（为时间间隔）用波形线。（二）绘制方法法 1：先绘制一般网络计划并计算出时间参数，再绘时标网络计划图；法 2：直接按草图在时标表上绘制。（1）起点定在起始刻度线上；（2）按工作持续时间绘制外向箭线；（3）每个节点必须在其所有内向箭线全部绘出后，定位在最晚完成的实箭线箭头处。未到该节点者，用波线补足。绘图注意：从左向右绘制；节点尽量向左靠，箭线不得向左斜。内容总结（1）时标网络计划图绘制（一）绘制要求1、宜按最早时间绘制（2）2、先绘制时间坐标表（顶部或底部、或顶底部均有时标，可加日历（3）3、实箭线表示工作，虚箭线表示虚工作，波形线表示自由时差或时间间隔（4）（二）绘制方法法 1：先绘制一般网络计划并计算出时间参数，再绘时标网络计划图（5）（3）每个节点必须在其所有内向箭线全部绘出后，定位在最晚完成的实箭线箭头处（6）节点尽量向左靠，箭线不得向左斜
