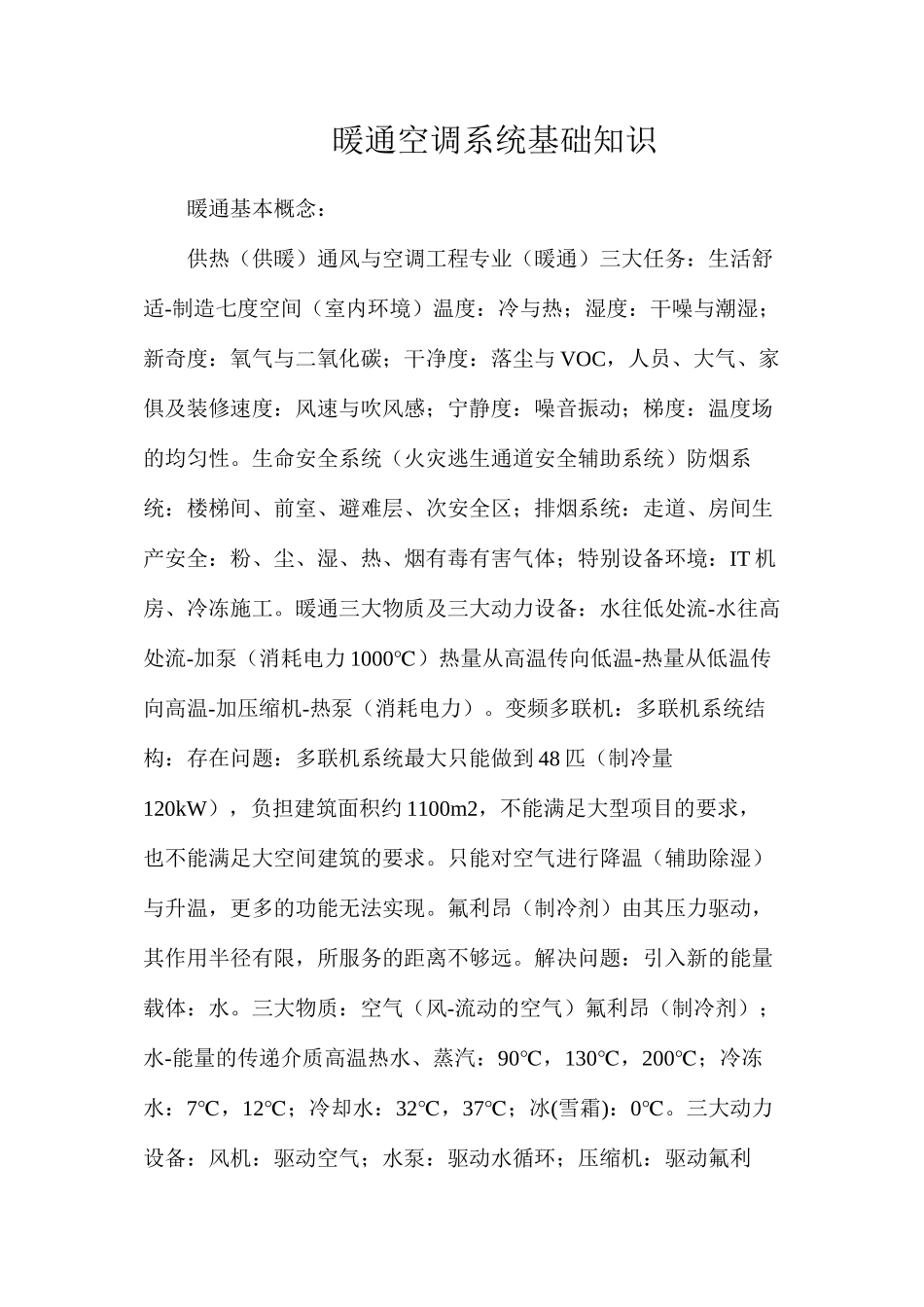

暖通空调系统基础知识暖通基本概念：供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-制造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新奇度：氧气与二氧化碳；干净度：落尘与 VOC，人员、大气、家俱及装修速度：风速与吹风感；宁静度：噪音振动；梯度：温度场的均匀性。生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全：粉、尘、湿、热、烟有毒有害气体；特别设备环境：IT 机房、冷冻施工。暖通三大物质及三大动力设备：水往低处流-水往高处流-加泵（消耗电力 1000℃）热量从高温传向低温-热量从低温传向高温-加压缩机-热泵（消耗电力）。变频多联机：多联机系统结构：存在问题：多联机系统最大只能做到 48 匹（制冷量120kW），负担建筑面积约 1100m2，不能满足大型项目的要求，也不能满足大空间建筑的要求。只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。解决问题：引入新的能量载体：水。三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。三大物质能量交换关系图：四类空调主机原理简图：空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽 LiBr 吸收式、直燃 LiBr 吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（法律规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。水泵等典型设备：小型分散中央空调系统及设备：变频多联机系统，分体空调，恒温恒湿机组。小型分散中央空调系统：专业接口建筑：室外机平台及通风百叶、噪音；结构：设备承重；电气：电源(多联机送至室外机)、室内机控制面板给排水：冷凝水排放路径。空调末端设备：风机盘管（=风机+盘管），空气处理机组(“”大风机盘管 )空调末端设备：专业接口建筑：空调机房、进风百叶及风井、层高、防噪；结构：设备承重（法律规范 700kg/m2，实际约 500kg/m2）、设备基础(条形、整体)；电气配电：（380V，风机盘管 220V,配入照明系统）、弱...
