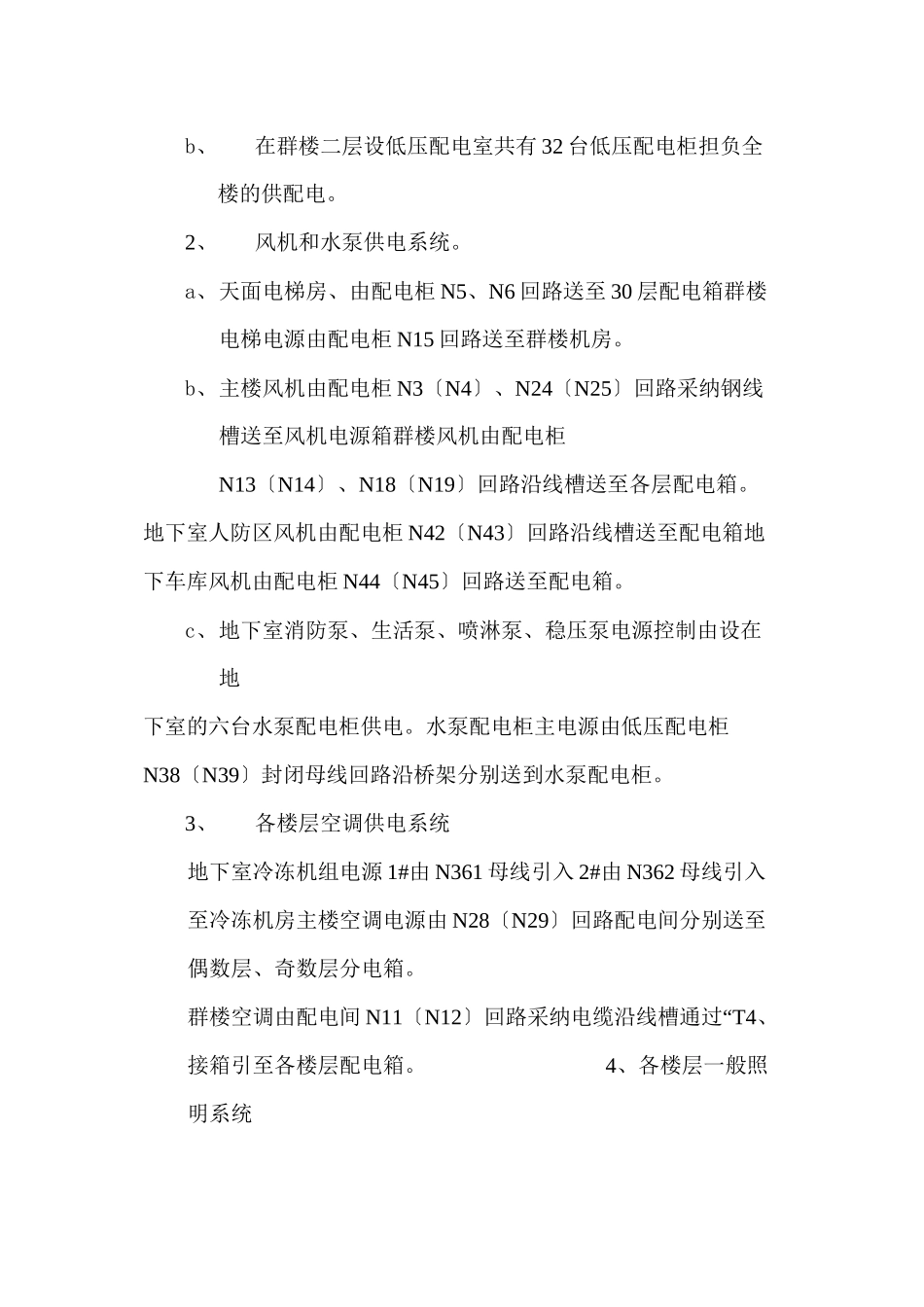

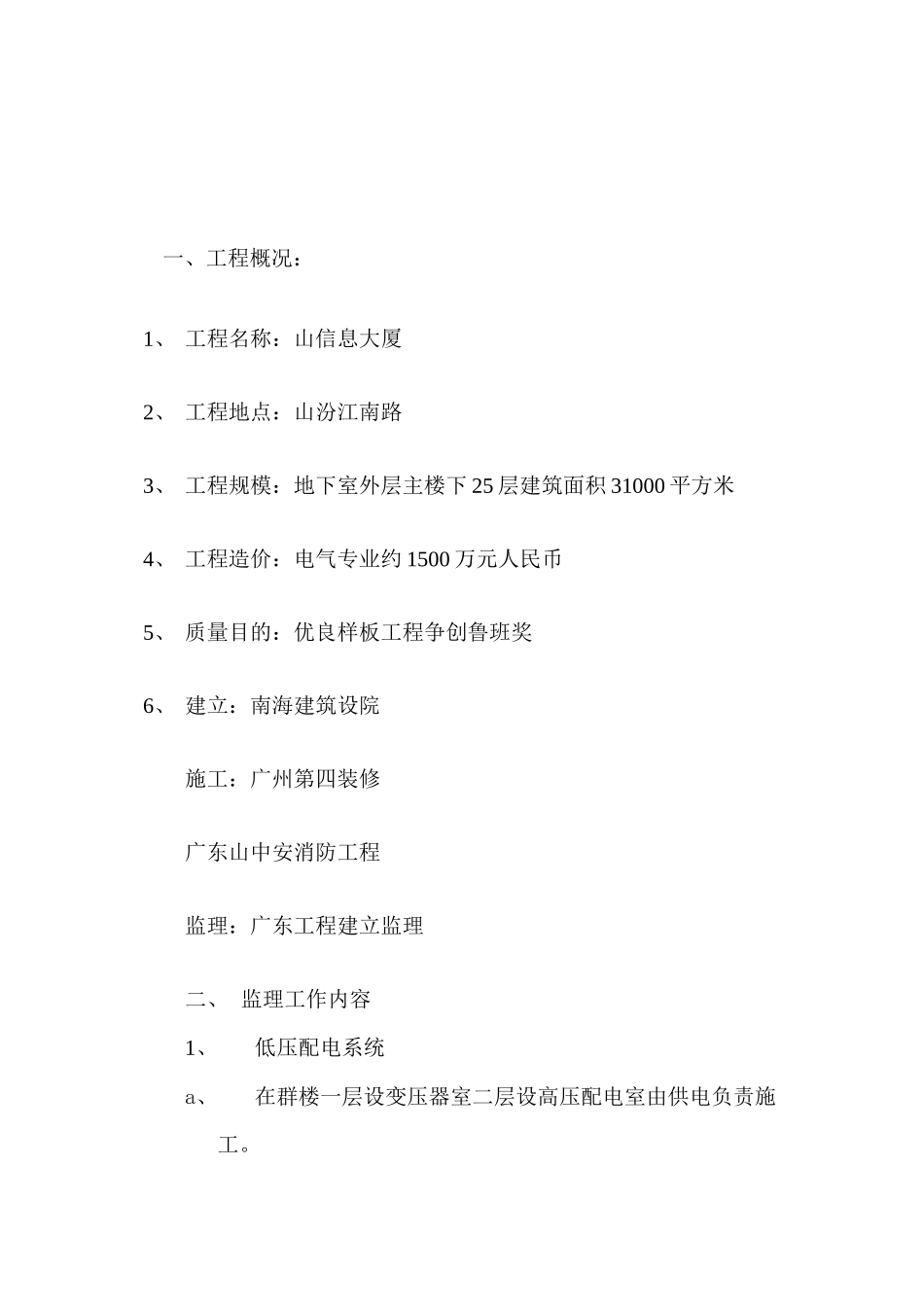

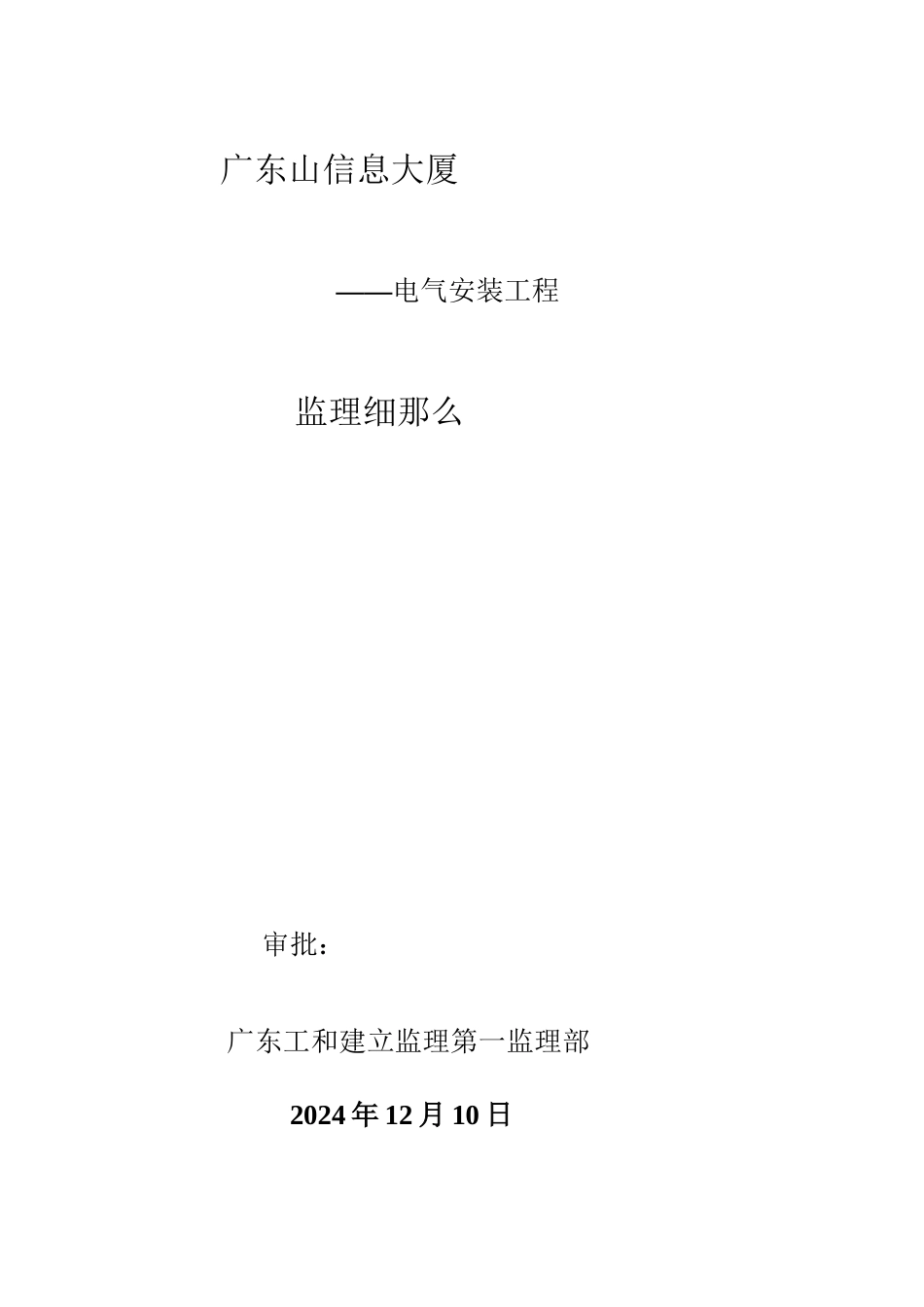

广东山信息大厦 ——电气安装工程 监理细那么 审批： 广东工和建立监理第一监理部 2024 年 12 月 10 日 一、工程概况 ：1、 工程名称：山信息大厦2、 工程地点：山汾江南路3、 工程规模：地下室外层主楼下 25 层建筑面积 31000 平方米4、 工程造价：电气专业约 1500 万元人民币5、 质量目的：优良样板工程争创鲁班奖6、 建立：南海建筑设院施工：广州第四装修广东山中安消防工程监理：广东工程建立监理二、 监理工作内容1、低压配电系统a、在群楼一层设变压器室二层设高压配电室由供电负责施工。b、在群楼二层设低压配电室共有 32 台低压配电柜担负全楼的供配电。2、风机和水泵供电系统。a、天面电梯房、由配电柜 N5、N6 回路送至 30 层配电箱群楼电梯电源由配电柜 N15 回路送至群楼机房。b、主楼风机由配电柜 N3〔N4〕、N24〔N25〕回路采纳钢线槽送至风机电源箱群楼风机由配电柜N13〔N14〕、N18〔N19〕回路沿线槽送至各层配电箱。地下室人防区风机由配电柜 N42〔N43〕回路沿线槽送至配电箱地下车库风机由配电柜 N44〔N45〕回路送至配电箱。c、地下室消防泵、生活泵、喷淋泵、稳压泵电源控制由设在地下室的六台水泵配电柜供电。水泵配电柜主电源由低压配电柜N38〔N39〕封闭母线回路沿桥架分别送到水泵配电柜。3、各楼层空调供电系统地下室冷冻机组电源 1#由 N361 母线引入 2#由 N362 母线引入至冷冻机房主楼空调电源由 N28〔N29〕回路配电间分别送至偶数层、奇数层分电箱。群楼空调由配电间 N11〔N12“〕回路采纳电缆沿线槽通过 T4、 接箱引至各楼层配电箱。4、各楼层一般照明系统主楼层一般照明电源偶数层由配电柜 N8 回路奇数层由 N9 回路采纳 CCX23-630/4P 母线由配电间插接至各楼层分电箱。群楼 1—4 层照明由配电间 N30、N31N22N23 回路引至各层配电箱。5、各楼层事故照明供电系统主楼事故照明电源由配电间 N10 回路采纳一根电缆沿桥架由配“电间通过 T〞接箱引至 3F、8F、13F、18F、23F 配电箱每配电箱五层。6、地下室事故照明供电系统地下一层事故照明电源由半配电柜 N41〔N40〕回路采纳一根电缆送到分电箱。车库照明由配电间 N45〔N44〕电缆回路送至地下室分电箱。7、机房设备供电系统奇数层电源〔包括四层〕由配电间 N1 母线回路引来偶数层 电源由母线 N2“引来 T〞接至各层配电箱。群楼网络中心电源由配电间 N16〔N17〕回路沿桥架引至。8、 消防控制中心供电系统...
