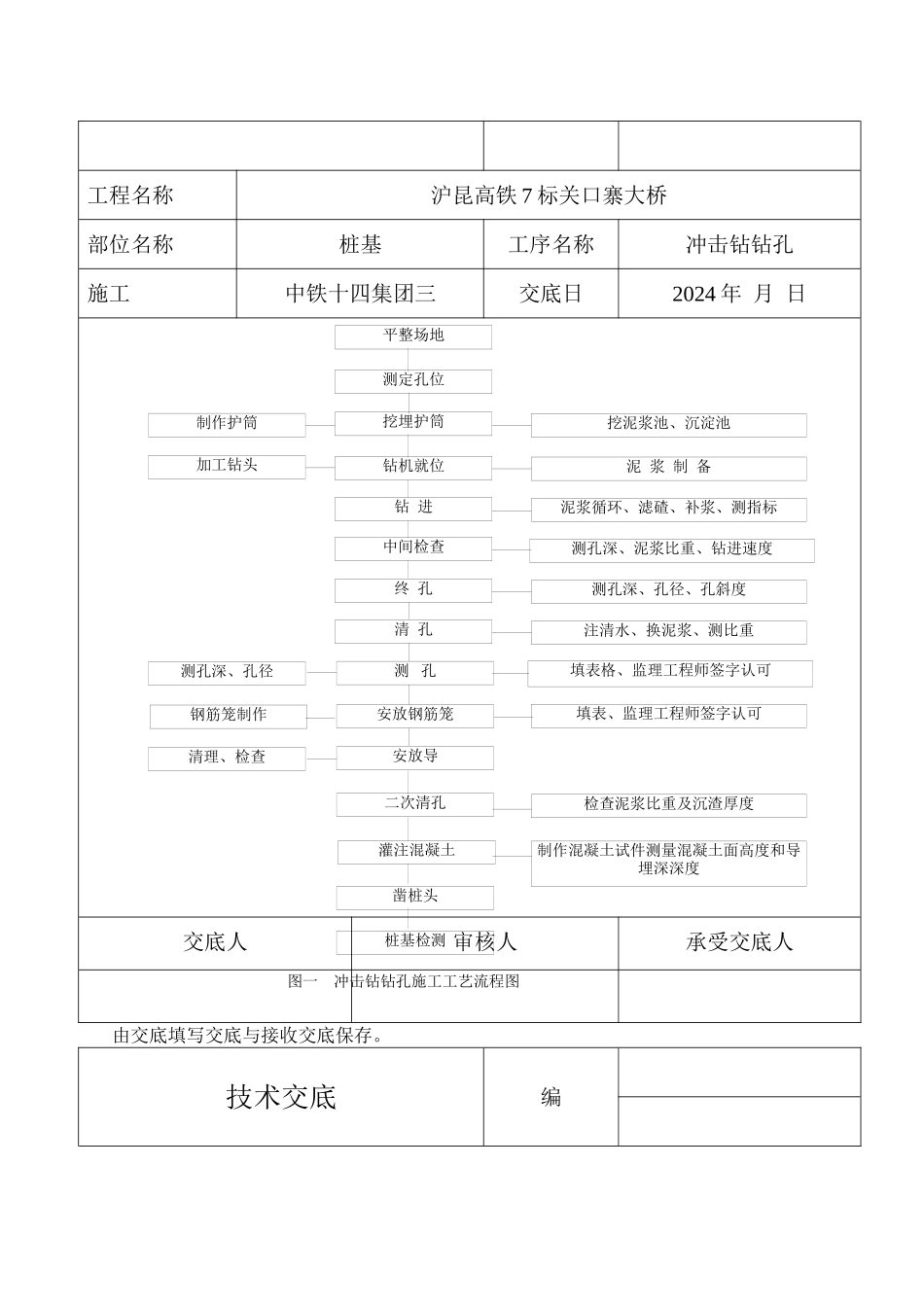

技术交底编工程名称沪昆高铁 7 标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2024 年 月 日准备工作:1：钻空场地在旱地时,应平整压实,场地位于陡坡时,也可用枕木,型钢等搭设工作平台.2 在浅水中,宜用筑岛围堰法施工.3 钻机场地在深水中或淤泥较深沉时,可搭设工作平台进展施工,如水流平稳时,钻机可设在船舶或浮箱上进展钻孔作业,但须锚固稳固保证桩位准确.4 根据地质情况,选用盘旋钻或冲击钻时,设置泥浆循环净化系统.施工工艺:见图一冲击钻灌注桩的主要作业内容有桩位放样、场地平整、护筒埋设、钻机就位、泥浆制备、钻进、钢筋笼制作和安装、清孔、水下混凝土灌注、护筒拔出、成桩检测等。交底人审核人承受交底人由交底填写交底与接收交底保存。技术交底编 平整场地凿桩头测定孔位挖埋护筒钻机就位 钻 进制作护筒加工钻头中间检查 终 孔 清 孔 测 孔安放钢筋笼安放导二次清孔灌注混凝土挖泥浆池、沉淀池 泥 浆 制 备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重填表格、监理工程师签字认可填表、监理工程师签字认可检查泥浆比重及沉渣厚度制作混凝土试件测量混凝土面高度和导埋深深度清理、检查测孔深、孔径钢筋笼制作 图一 冲击钻钻孔施工工艺流程图桩基检测工程名称沪昆高铁 7 标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2024 年 月 日 交底人审核人承受交底人由交底填写交底与接收交底保存。技术交底编 工程名称沪昆高铁 7 标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2024 年 月 日护筒选择：1 护筒内径应大于钻头直径使用旋转钻机钻孔应比钻头大约 20cm,使用冲击钻钻孔应比钻头大约 40cm。2 护筒顶面宜高出施工水位或地下水位 2 米还应满足孔内泥浆面的高度要求在旱地或者筑岛时还应高出施施工场地面 0.5 米。埋设护筒：1 暗滩上黏性土应不小于 1 米沙类土应不少于 2 米。当表层土松软时宜将护筒埋置到较坚硬实的图层中至少 0.5 米。2 护筒顶面中心与设计桩位偏向不得大于 5cm 倾斜度不大于 1 。泥浆：1 在沙类图碎〔卵〕石土或粘土夹层中钻孔当塑性指标大于 15 浮渣才能满足施工要求时可利用孔内原土造浆护壁。冲击钻钻孔可将黏土加工后投入孔中利用钻头冲击造浆。2 冲击钻机使用形钻头钻孔时入孔泥浆相对度为 1.1~1.3、冲击钻机使用实心钻头...
