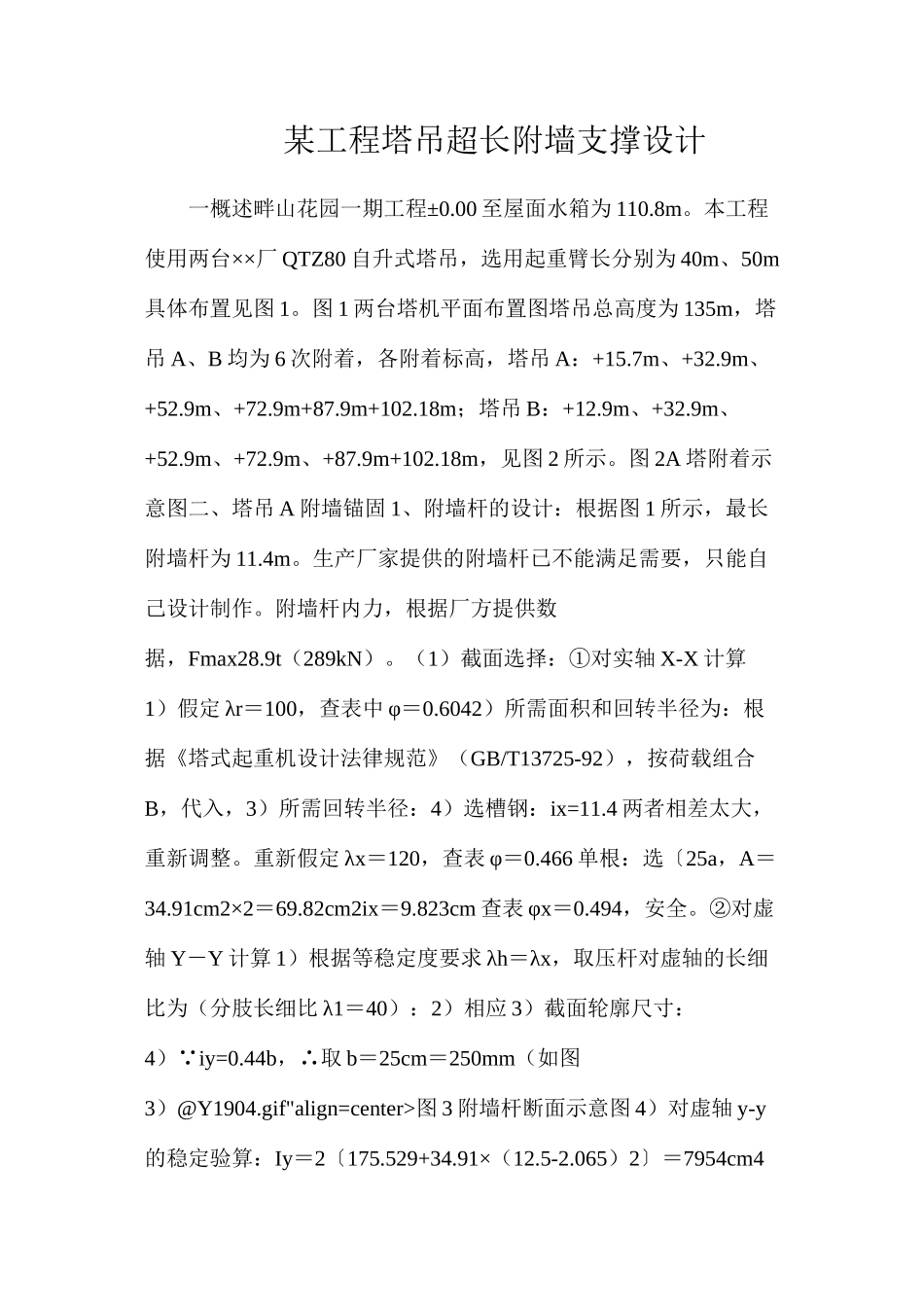

某工程塔吊超长附墙支撑设计

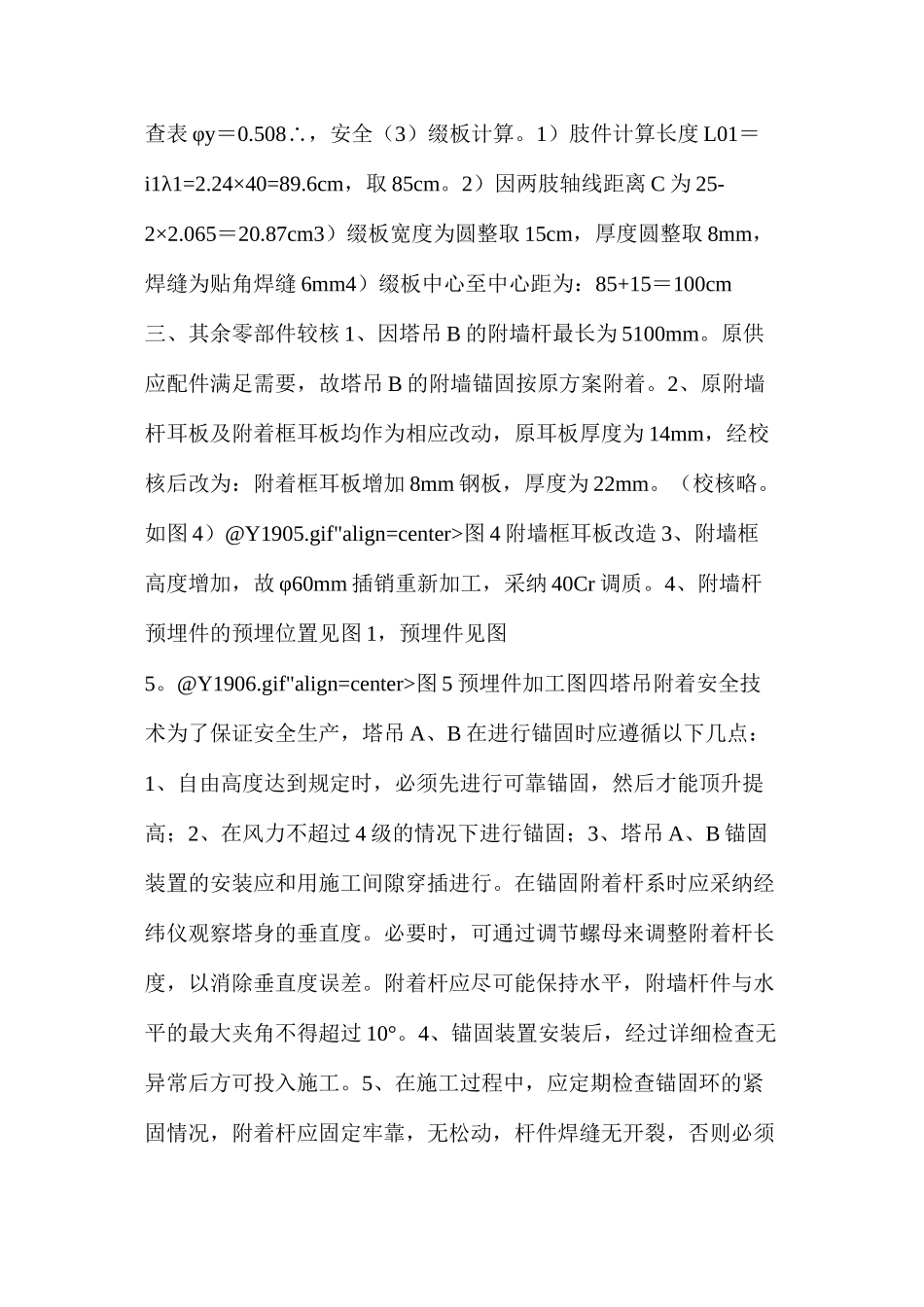

某工程塔吊超长附墙支撑设计一概述畔山花园一期工程±0.00 至屋面水箱为 110.8m。本工程使用两台××厂 QTZ80 自升式塔吊，选用起重臂长分别为 40m、50m具体布置见图 1。图 1 两台塔机平面布置图塔吊总高度为 135m，塔吊 A、B 均为 6 次附着，各附着标高，塔吊 A：+15.7m、+32.9m、+52.9m、+72.9m+87.9m+102.18m；塔吊 B：+12.9m、+32.9m、+52.9m、+72.9m、+87.9m+102.18m，见图 2 所示。图 2A 塔附着示意图二、塔吊 A 附墙锚固 1、附墙杆的设计：根据图 1 所示，最长附墙杆为 11.4m。生产厂家提供的附墙杆已不能满足需要，只能自己设计制作。附墙杆内力，根据厂方提供数据，Fmax28.9t（289kN）。（1）截面选择：①对实轴 X-X 计算1）假定 λr＝100，查表中 φ＝0.6042）所需面积和回转半径为：根据《塔式起重机设计法律规范》（GB/T13725-92），按荷载组合B，代入，3）所需回转半径：4）选槽钢：ix=11.4 两者相差太大，重新调整。重新假定 λx＝120，查表 φ＝0.466 单根：选〔25a，A＝34.91cm2×2＝69.82cm2ix＝9.823cm 查表 φx＝0.494，安全。②对虚轴 Y－Y 计算 1）根据等稳定度要求 λh＝λx，取压杆对虚轴的长细比为（分肢长细比 λ1＝40）：2）相应 3）截面轮廓尺寸：4） iy=0.44b，∴取 b＝25cm＝250mm（如图3）@Y1904.gif"align=center>图 3 附墙杆断面示意图 4）对虚轴 y-y的稳定验算：Iy＝2〔175.529+34.91×（12.5-2.065）2〕＝7954cm4查表 φy＝0.508∴，安全（3）缀板计算。1）肢件计算长度 L01＝i1λ1=2.24×40=89.6cm，取 85cm。2）因两肢轴线距离 C 为 25-2×2.065＝20.87cm3）缀板宽度为圆整取 15cm，厚度圆整取 8mm，焊缝为贴角焊缝 6mm4）缀板中心至中心距为：85+15＝100cm三、其余零部件较核 1、因塔吊 B 的附墙杆最长为 5100mm。原供应配件满足需要，故塔吊 B 的附墙锚固按原方案附着。2、原附墙杆耳板及附着框耳板均作为相应改动，原耳板厚度为 14mm，经校核后改为：附着框耳板增加 8mm 钢板，厚度为 22mm。（校核略。如图 4）@Y1905.gif"align=center>图 4 附墙框耳板改造 3、附墙框高度增加，故 φ60mm 插销重新加工，采纳 40Cr 调质。4、附墙杆预埋件的预埋位置见图 1，预埋件见图5。@Y1906.gif"align=center>图 5 预埋件加工图四塔吊附着安全技术为了保证安全生产，塔吊 A、B 在进行锚固时应遵循以下几点：1、自由高度达到规定时，必...
