某深基坑支护工程监理细则

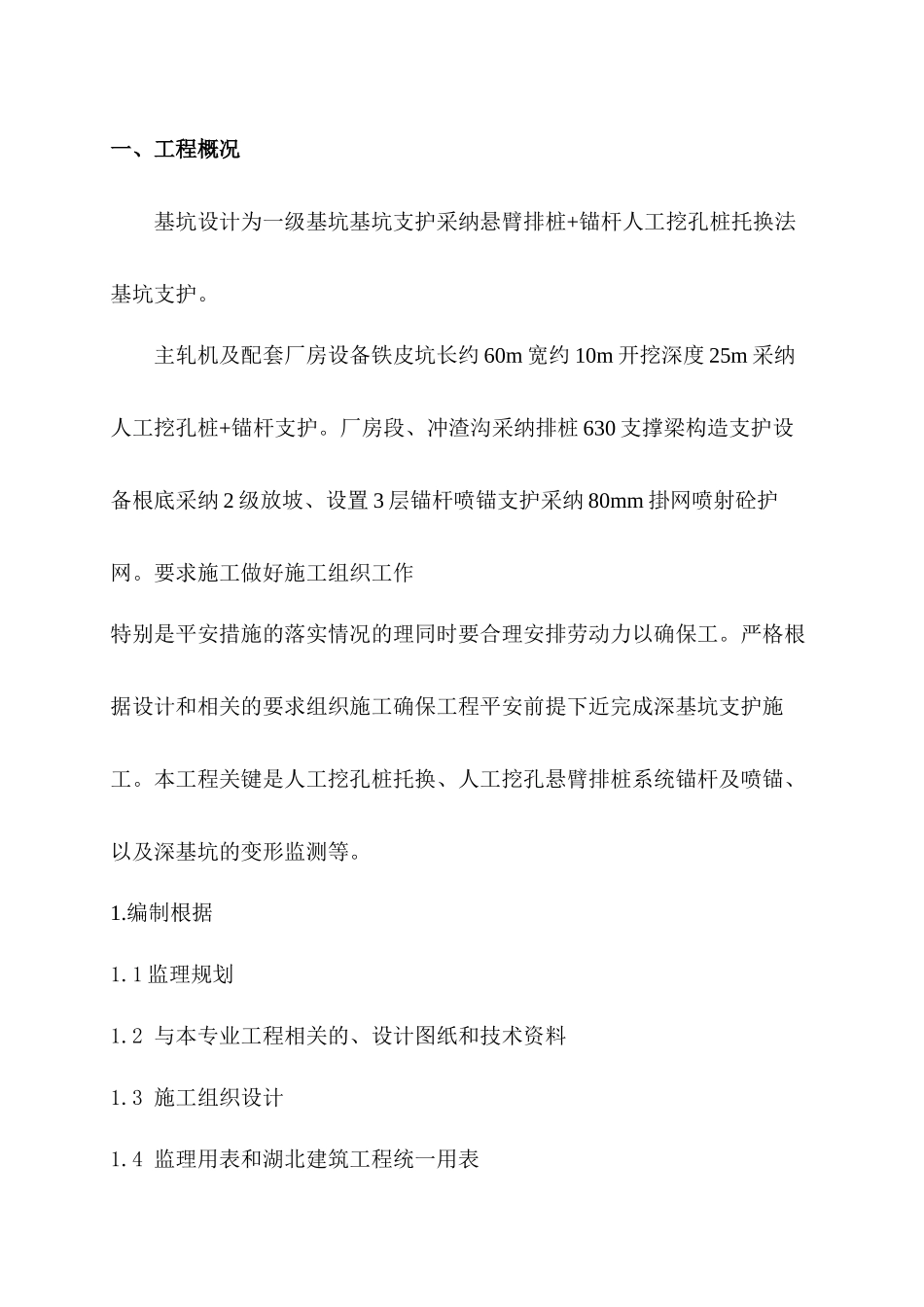

一、工程概况基坑设计为一级基坑基坑支护采纳悬臂排桩+锚杆人工挖孔桩托换法基坑支护。主轧机及配套厂房设备铁皮坑长约 60m 宽约 10m 开挖深度 25m 采纳人工挖孔桩+锚杆支护。厂房段、冲渣沟采纳排桩 630 支撑梁构造支护设备根底采纳 2 级放坡、设置 3 层锚杆喷锚支护采纳 80mm 掛网喷射砼护网。要求施工做好施工组织工作特别是平安措施的落实情况的理同时要合理安排劳动力以确保工。严格根据设计和相关的要求组织施工确保工程平安前提下近完成深基坑支护施工。本工程关键是人工挖孔桩托换、人工挖孔悬臂排桩系统锚杆及喷锚、以及深基坑的变形监测等。1.编制根据1.1 监理规划1.2 与本专业工程相关的、设计图纸和技术资料1.3 施工组织设计1.4 监理用表和湖北建筑工程统一用表1.5 有关法律法规本监理有关制度本工程土建专业质量验收包括：?建筑工程施工质量验收统一? GB50300—2001?建筑地基根底工程施工质量验收? GB50202—2024?建筑基桩检测技术? JGJ106—2024?建筑基坑支护技术规程? JGJ120—99?建立工程施工现场供用电平安? GB50194—93?钢筋焊接及验收? JGJ18—2024?建筑工程施工强迫性条文? 2024 版?砼构造工程施工质量验收? GB50204—20242．深基坑支护工程的内容 深基坑支护工程主要施工内容包括： 人工挖孔桩的施工、土方施 工、 锚杆喷锚支护施工。二、深基坑支护工程特点支护形式是人孔桩托换、排桩+喷锚排桩采纳 4900＠1450-1600 的人工挖孔桩+锚杆喷锚挡土兼作止水帷幕。锚杆孔径 150mm 锚杆与程度面夹角为 15°或 10°相邻上下交织。铁皮坑是排桩 φ1000＠1500+锚杆喷锚支护冲渣沟出口段两侧排桩 φ1000＠1500 上部 630 钢支撑构造。分级放坡锚杆喷锚相邻上下层锚杆交织布置。三、监理工作的流程 → → 审查、熟悉设计图纸参加图纸交底及会审成果审查施工组织设→ 计〔施工方案〕进场原材料质量控制〔检查进场材料规格、外观、材→ 质证明和按规定见证取样复检满足设计和有关规定时同意使用〕施工 →测量定位、放线施工过程控制〔巡视、检查或旁站监理〕组织检验批 →检查验收审查、签证各项工程验收记录。1．人工挖孔桩→施工前准备〔含测量放线定桩位〕成孔质量检查〔含平安措施监→ → 理〕钢筋笼加工及安装检查混凝土浇捣质量控制1.1 熟悉施工图与施工、操作规程1.2 施工图会审、试桩、平面布置1.3 审查?人工挖孔桩施工〔作业〕方案?1.4 进场原材料及钢筋焊接见证取样1.5...
