某研发楼给排水暖通安装工程监理实施细则

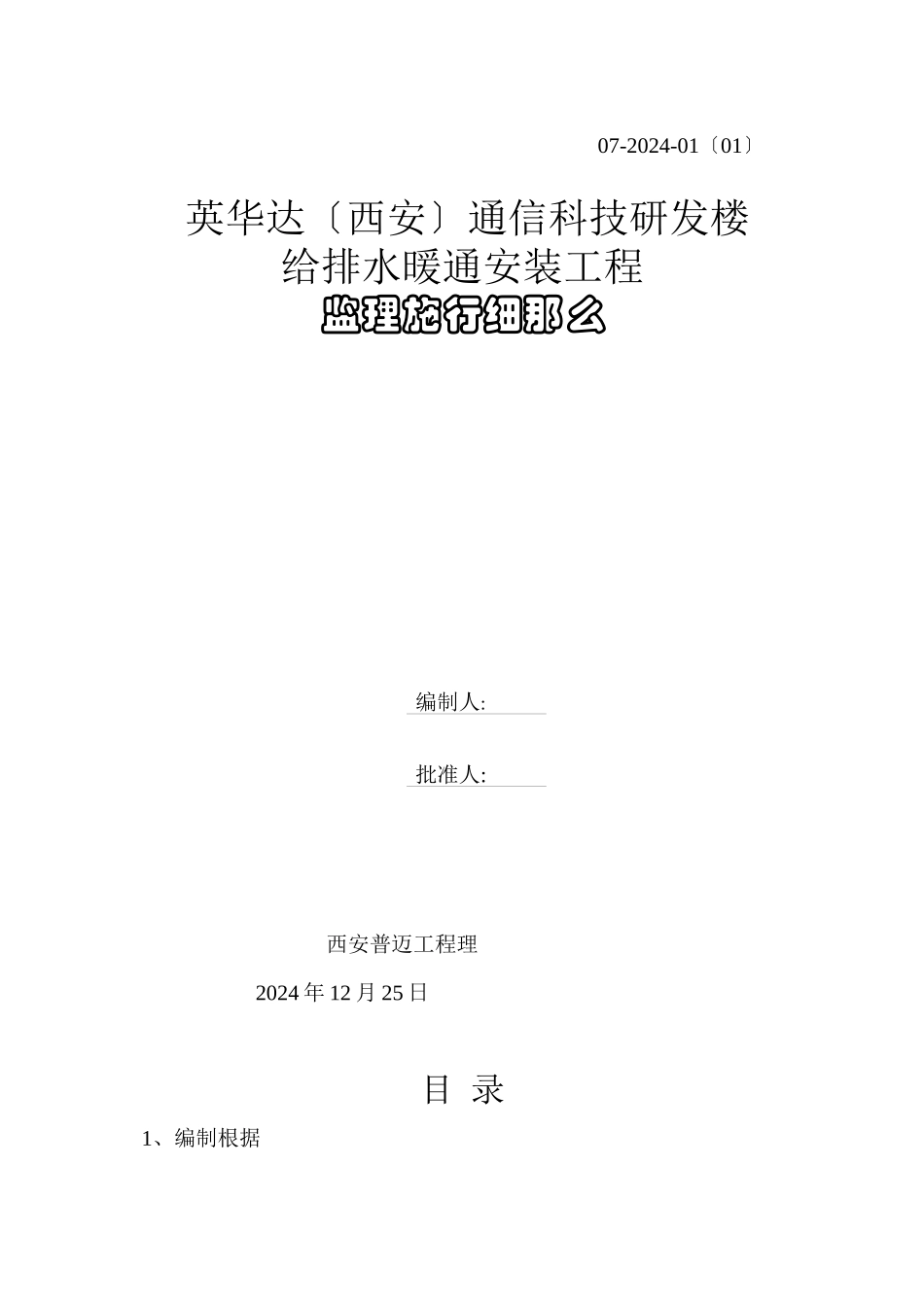

07-2024-01〔01〕 英华达〔西安〕通信科技研发楼给排水暖通安装工程监理施行细那么编制人:批准人: 西安普迈工程理 2024 年 12 月 25 日 目 录1、编制根据2、本工程给排水暖通专业安装概况及特点3、监理工作流程4、监理工作的控制要点及目的值5、给排水暖通专业安装监理工作所实行的和措施5.2 监理工作的和措施6、给排水暖通专业安装监理详细施行细那么纲要6.1 施工的予控内容6.2 建筑给水工程施工质量的监理要点6.3 建筑排水工程施工质量的监理要点6.4 自喷灭火系统安装施工予控要点6.5 消火栓系统工程安装施工质量监理要点6.6 通风工程安装施工质量监理要点7、给排水暖通的旁站方案 第一章 编制根据 1.1 已批准的监理规划。 1.2 工程相关的、、规划。1.3 经批准的施工组织设计、施工图纸和相关的技术资料。 第二章 本工程给排水暖通专业安装概况及特点工程名称：英华达〔西安〕通信科技研发楼工程； 建立：英华达〔西安〕通信科技研发楼 设计：北京东方华太建筑设计工程有限责任 施工：南通第八建筑工程 监理：西安普迈工程理有限责任；建立地点：西安高新技术产业开发区内〈北侧锦业一路东侧为园区规划路南侧和西侧与其它地块相邻〉；1.本工程为英华达〔西安〕通信科技研发楼工程工程包括研发楼建筑及门卫建筑整个基地计算面积为 4506.60 平方米总建筑面积为 14324.12 平方米；〔其中研发楼面积包括保温层及幕墙的面积门卫面积包括保温层〕总占地面积为 1587.19 平方米.依本工程的水施图和设施图,给排水暖通安装专业从使用功能上讲,设计比拟完善,从设计方面看可分为以下系统：2.1 给水系统：本工程由城网供水到地下室水泵房,再由水泵房供到屋顶水箱供应.生活水泵规格为 Q=9T/h H=52m N=3.7Kw〔一用一备〕材和接口为聚乙烯 PE 镀塑钢丝接。 2.2 排水系统：地下室污水由集水坑搜集,设挪动式潜水排污泵排入城网,生活污水自流进入化粪池内,经化粪池聚集后从地沟排入城网,雨水采纳内排水系统,由水斗搜集,经立及排出排至室外雨水网,且雨污分流。室内排水立为 UPVC 螺旋排水丝接废水立及横支为UPVC 排水粘接。2.3 消火栓系统：╱s H=70m N=30Kw〔一用一备〕室内消防用水量：20L/s 室外消防用水量：20L/s 热镀锌钢连接径小于 DN100 丝口连接径大于 DN100 道采纳卡箍连接。室内消火栓箱采纳钢制箱体明装。2.4 自动喷水灭火系统：地下车库危险等级为中危险一级,喷水强度 8L/min.m2,作用面积 16...
