某菜场支路工程监理实施细则

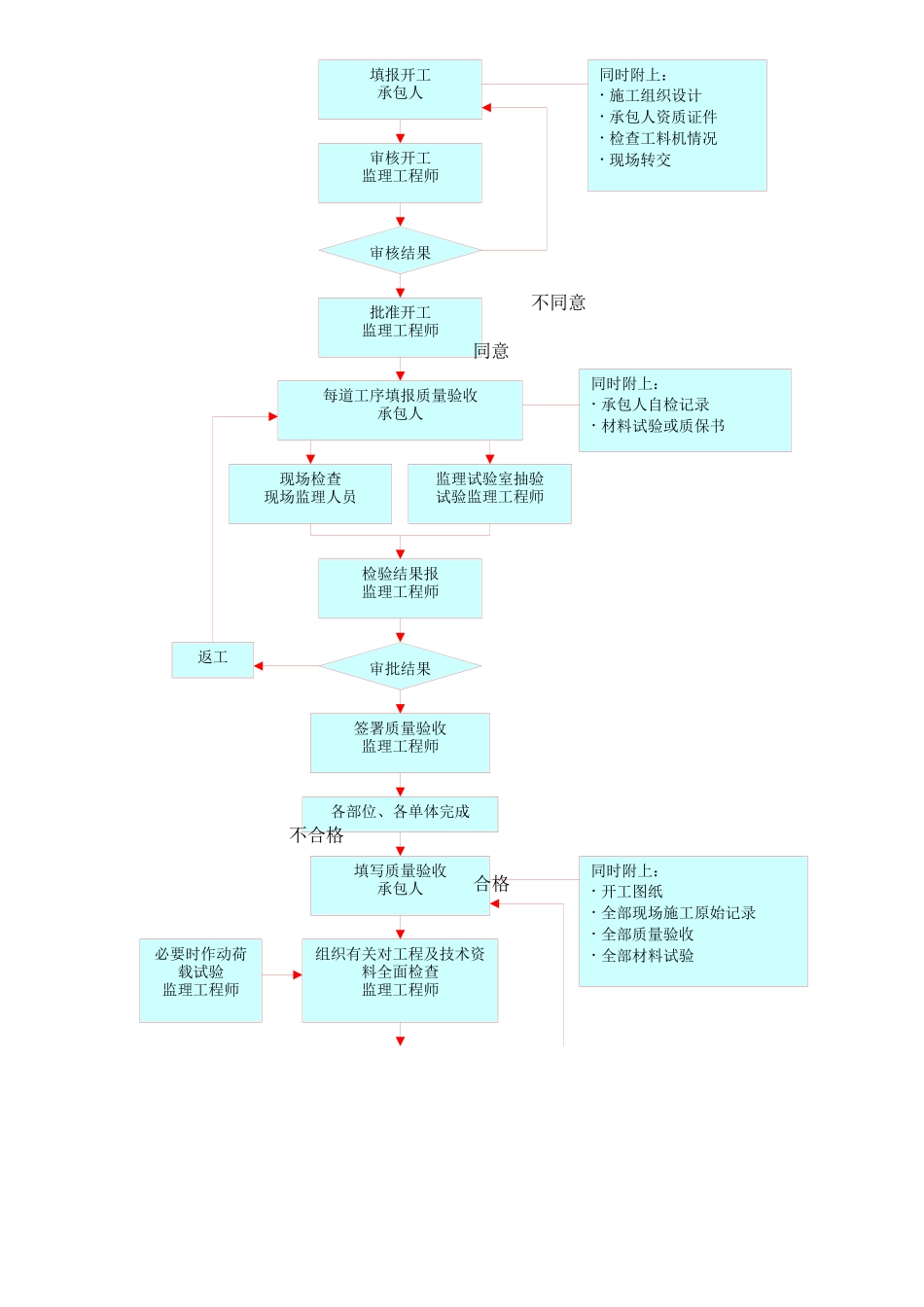

鄞州中心区钟公庙菜场支路工程 监理施行细那么 第一节、工程规模和特点：道路工程：钟公庙菜场支路工程本次施行范围为 K0+008—K0+500 长度为 492 米道路规划宽度为 16 米横断面布置为：4—米人行道8—米混合车道4 米人行道。面层除穿插口采纳沥青混凝土外其余均采纳水泥混凝土路面。混合车道砼路面构造层为：20cm—厚水泥砼15cm 厚 6—水泥稳定层70cm厚塘渣垫层。混合车道沥青砼路面构造层为：3cm—细粒式沥青砼7cm—粗粒式沥青砼—沥青透油层20cm 6—水泥稳定层70cm 厚塘渣垫层。人行道构造层为：6cm—联锁路面砖3cm 厚 1：3—水泥砂浆10cm 厚水泥—稳定层30cm 厚塘渣垫层。排水工程：排水采纳雨污水分流制雨水均排入前塘河中。前塘河北段污水接入贸城西路污水系统中前塘河南段接入鄞大道污水系统中。雨水采纳钢筋砼 I 级 O形橡胶圈接口污水采纳钢筋砼 II 级 O 型橡胶圈接口。桥梁工程：在桩 K0+374 前河路一桥为 10 米+16 米+10 米简支梁桥桥面净宽为 37米斜交 40 度预应力空心板梁直径 80——100cm 钻孔灌注桩根底盖梁式桥墩。在桥头两侧约 15 米范围内采纳直径 50cm 的水泥搅拌桩加固。前河路 2 桥为单跨 20 米简支梁桥净宽为 37 米预应力空心板梁直径100cm 钻孔灌注桩根底盖梁式桥台在桥头两侧 15 米范围内采纳直径 50cm 水泥搅拌桩加固。东十二路一桥为单跨 20 米简支梁桥净宽为 37 米预应力空心板梁直径80cm 钻孔灌注桩根底盖梁式桥台在桥头两侧 15 米范围内采纳直径 50cm 水泥搅拌桩加固。第二节、 主要的监理控制目的与措施一、 桥梁工程质量控制〔一〕、桥梁工程质量监理工作流程见图 1〔二〕、质量控制点主要质量控制点序工程质量控制点控制1桥轴线控制桥中心线墩、台轴线经纬仪测量2桥梁水准测量桥梁水准点与己知水准点联测临时水准点测量水准仪测量3钻孔灌注桩桩位护筒：直径、顶高、埋深、偏位钻孔：桩长、孔径、倾斜度钢筋笼：焊接、间距、高程导：直径、长度〔每节〕、水性砼灌注：导埋深、坍落度成桩质量：砼实际用量经纬仪、钢尺水准仪、钢尺测锤、检孔器垂球目检、钢尺、闭水试验测锤、试验仪器、试验4桥梁台、墩、柱模板：轴线偏位、断面尺寸、垂直度、光洁度、平整度钢筋：数量、间距、长度、保护层成品检验：轴线偏位、顶面标高钢尺、3m 直尺钢尺经纬仪、水准仪5砼梁板模板：外形尺寸、平整度、预埋件、挠度、接缝高差钢筋：排距、间距、预埋件、保护层、...
