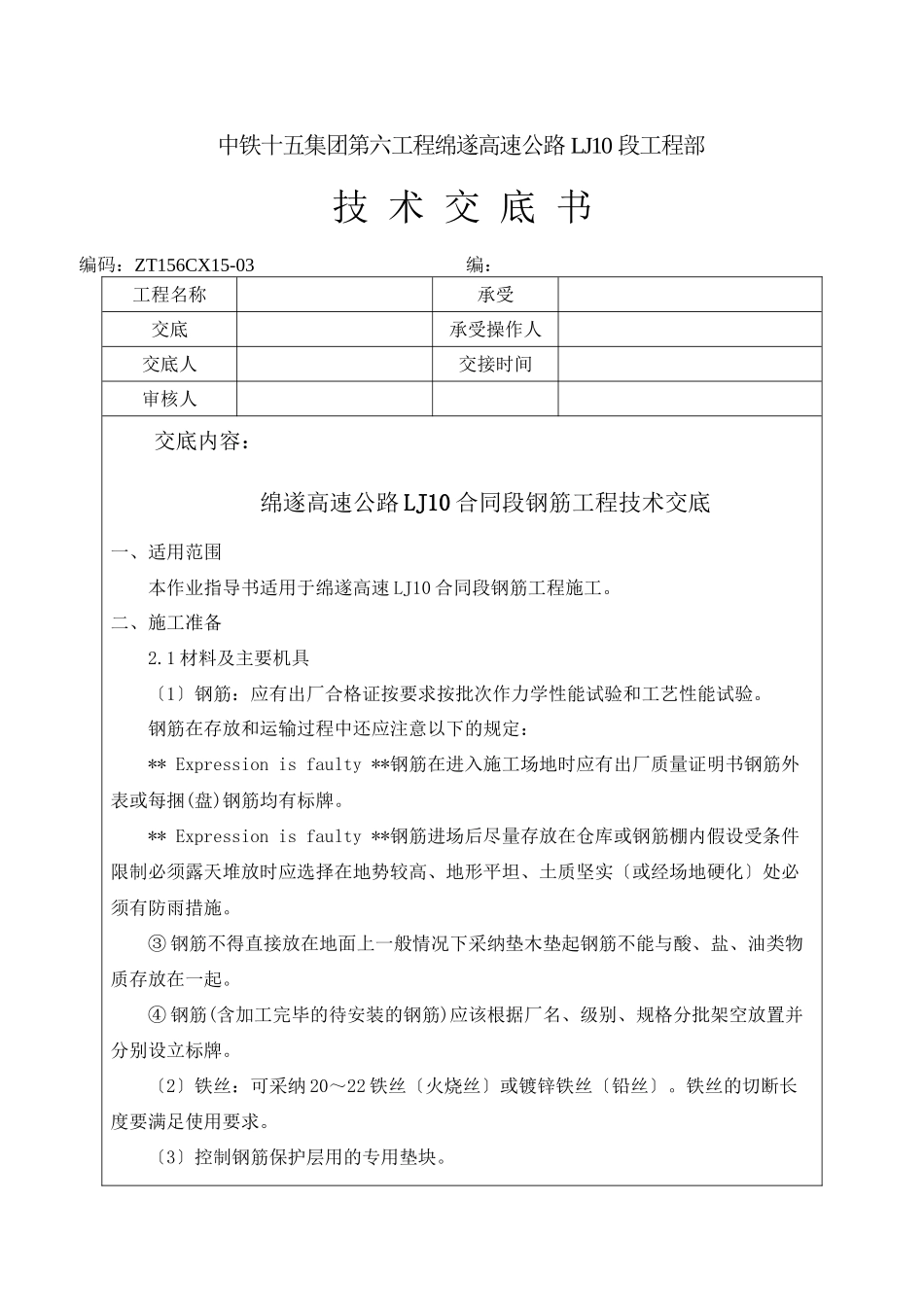

中铁十五集团第六工程绵遂高速公路 LJ10 段工程部 技 术 交 底 书编码：ZT156CX15-03 编：工程名称承受交底承受操作人交底人交接时间审核人交底内容：绵遂高速公路 LJ10 合同段钢筋工程技术交底一、适用范围本作业指导书适用于绵遂高速 LJ10 合同段钢筋工程施工。二、施工准备2.1 材料及主要机具〔1〕钢筋：应有出厂合格证按要求按批次作力学性能试验和工艺性能试验。钢筋在存放和运输过程中还应注意以下的规定：** Expression is faulty **钢筋在进入施工场地时应有出厂质量证明书钢筋外表或每捆(盘)钢筋均有标牌。** Expression is faulty **钢筋进场后尽量存放在仓库或钢筋棚内假设受条件限制必须露天堆放时应选择在地势较高、地形平坦、土质坚实〔或经场地硬化〕处必须有防雨措施。③ 钢筋不得直接放在地面上一般情况下采纳垫木垫起钢筋不能与酸、盐、油类物质存放在一起。④ 钢筋(含加工完毕的待安装的钢筋)应该根据厂名、级别、规格分批架空放置并分别设立标牌。〔2〕铁丝：可采纳 20～22 铁丝〔火烧丝〕或镀锌铁丝〔铅丝〕。铁丝的切断长度要满足使用要求。〔3〕控制钢筋保护层用的专用垫块。〔4〕工具：钢筋绑扎钩、钢筋弯曲机、钢筋切断机、钢筋调直机、电焊机、手推车、粉笔、尺子等。2.2 认真检查梁体伸出钢筋对于不是程度状态的钢筋要恢复程度状态。2.3 认真阅读图纸确定钢筋穿插就位的顺序。三、操作工艺1、钢筋的加工1.1 钢筋调直和去除污锈应符合以下要求：〔1〕钢筋的外表应洁净使用前应将外表油渍、漆皮、鳞锈等去除洁净。〔2〕钢筋应平直无部分弯折成盘的钢筋和弯曲的钢筋均应调直。〔3〕采纳冷拉调直钢筋时 I 级钢筋的冷拉率不宜大于 2％；HRB335、HRB400 牌钢筋的冷拉率不宜大于 1％。1.2 钢筋的弯制和末端的弯钩应符合设计要求如设计无规定时应符合表 3.1 的规定。表 3.1 受力主钢筋制作和末端弯钩形状弯曲部位弯曲角度形状图钢筋种类弯曲直径 D平直部分长度备注末端弯钩180°Ⅰ≥2.5d≥3dd 为钢筋直径135°HRB335φ8~φ25≥4d≥5dHRB400φ28~φ40≥5d90°HRB335φ8~φ25≥4d≥10dHRB400φ28~φ40≥5d中间弯钩90°以下各类≥20d注：环氧树脂涂层钢筋当进展弯曲加工时对直径 d 不大于 20nm 的钢筋其弯曲直径不应小于 4d 对直径 d 大于 20m 的钢筋其弯曲直径不小于 6d。1.3 用 I 级钢筋制作的箍筋其末端应做弯钩弯钩的弯曲直径应大于受力主钢筋的直径且不小于箍筋直径的...
