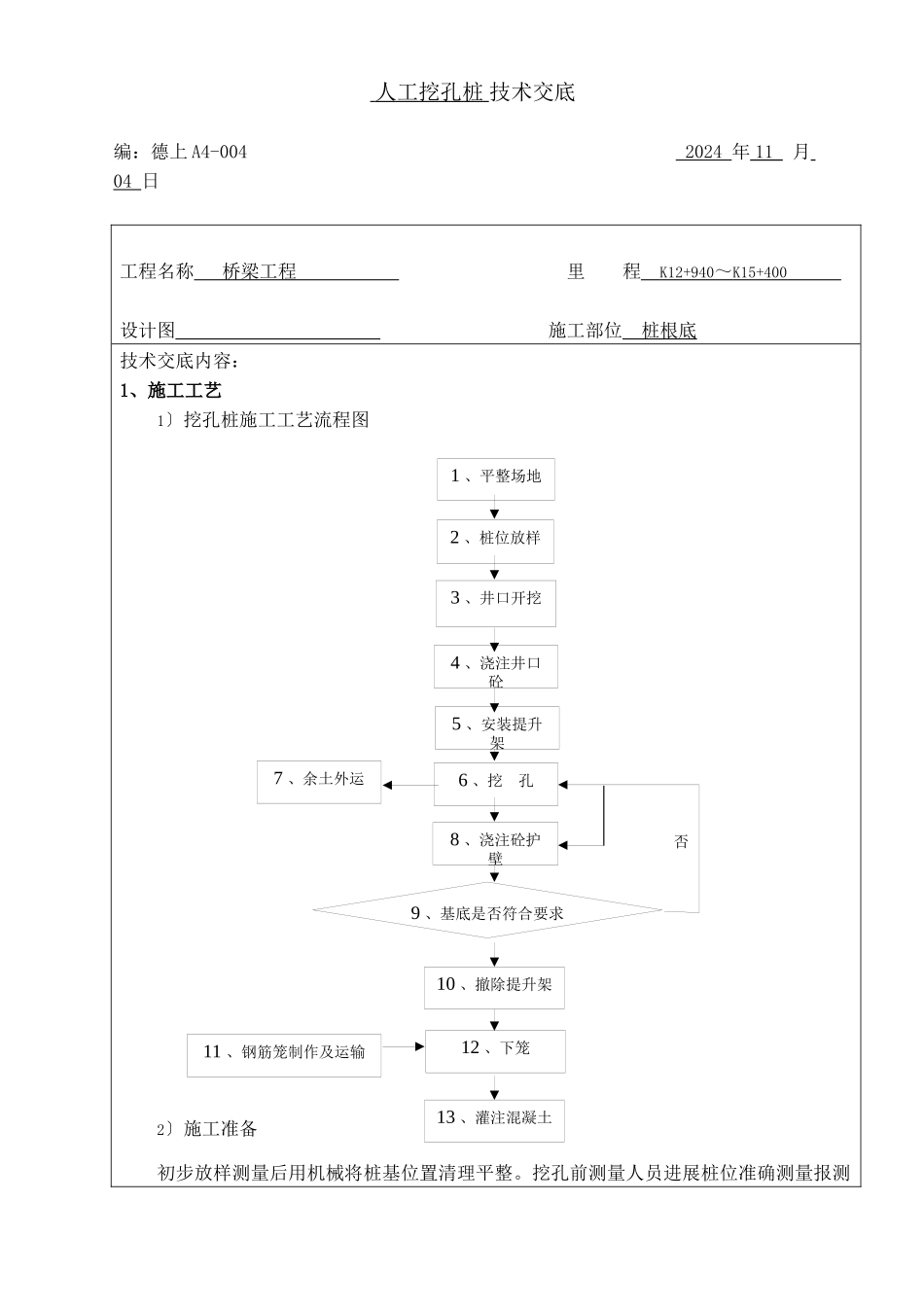

1 、平整场地3 、井口开挖4 、浇注井口砼5 、安装提升架6 、挖孔8 、浇注砼护壁2 、桩位放样9 、基底是否符合要求否12 、下笼13 、灌注混凝土7 、余土外运10 、撤除提升架11 、钢筋笼制作及运输 人工挖孔桩 技术交底 编：德上 A4-004 2024 年 11 月 04 日工程名称 桥梁工程 里 程 K12+940 ～ K15+400 设计图 施工部位 桩根底 技术交底内容：1、施工工艺1〕挖孔桩施工工艺流程图2〕施工准备初步放样测量后用机械将桩基位置清理平整。挖孔前测量人员进展桩位准确测量报测量监理工程师复测合格后由此桩位设置护桩便于桩位的控制和检查。3〕挖孔开挖前先施工桩孔锁口锁口厚度 30cm 高于地面 20～30cm。根据不同的地层采纳不同的挖孔方式。对于表层比拟松软的耕土、粘土、粉土、砂层和卵砾石等采纳铁锹、铁镐挖掘；挖至强风化和中风化基岩时用风镐开挖；对于局部中风化和微风化基岩人工挖掘有困难时采纳浅眼松动爆破施工。桩孔开挖分节进展每节开挖深度 0.6～1m 开挖一节立即进展孔壁支护施工。孔内挖土时孔内装备照明和通风设施。照明采纳 36V 低压防水灯。孔深超过 10m 时必须进展孔内通风送风采纳鼓风机风量不小于 25L/s 送风直径不小于 10㎝。常常检查送风是否被勾破露风有洞即补。出风口距操作人员不大于 2m。孔内提渣采纳带有自锁装置的电动提升机卷扬机钢丝绳直径不小于 10mm。出渣桶采纳铁质自翻桶渣桶到达孔口转动提升机转臂将渣桶移至孔外拔掉固定插销进展倒渣倒渣时渣桶必须分开孔口以防渣土落入孔内伤及孔内人员。出渣不得随意往下坡倾倒必须根据现场要求运弃至指定地点。挖孔过程中必须常常检查桩孔尺寸、垂直度和平面位置。每开挖一节从孔口吊垂线检查桩孔中心和垂直度桩孔尺寸、圆顺度采纳自制模型〔可根据桩孔直径用 Φ16 钢筋制作圆环中间带〕进展检查确保桩孔不缩径、不倾斜。4〕孔壁支护桩孔护壁混凝土标为 C25 施工时严格根据配合比进展拌制。开挖一节浇筑一节护壁砼护壁厚度 10～15㎝。开挖完成立即支护不得间歇停顿。护壁模板必须采纳钢模制作加工尺寸准确圆顺。在护壁模板使用过程中如发生变形必须及时校正。模板要求圆顺加固牢靠在护壁混凝土浇筑过程中不得变形、跑模。护壁混凝土浇筑时捣固实不得出现蜂窝、空洞等缺陷。在孔口土质较差地段护壁采纳钢筋加固竖向钢筋为 Φ12 钢筋间距 30cm 横向箍筋采纳φ8 钢筋间距 25cm。在上节护壁施工时将竖向钢筋打入下节 15c...
