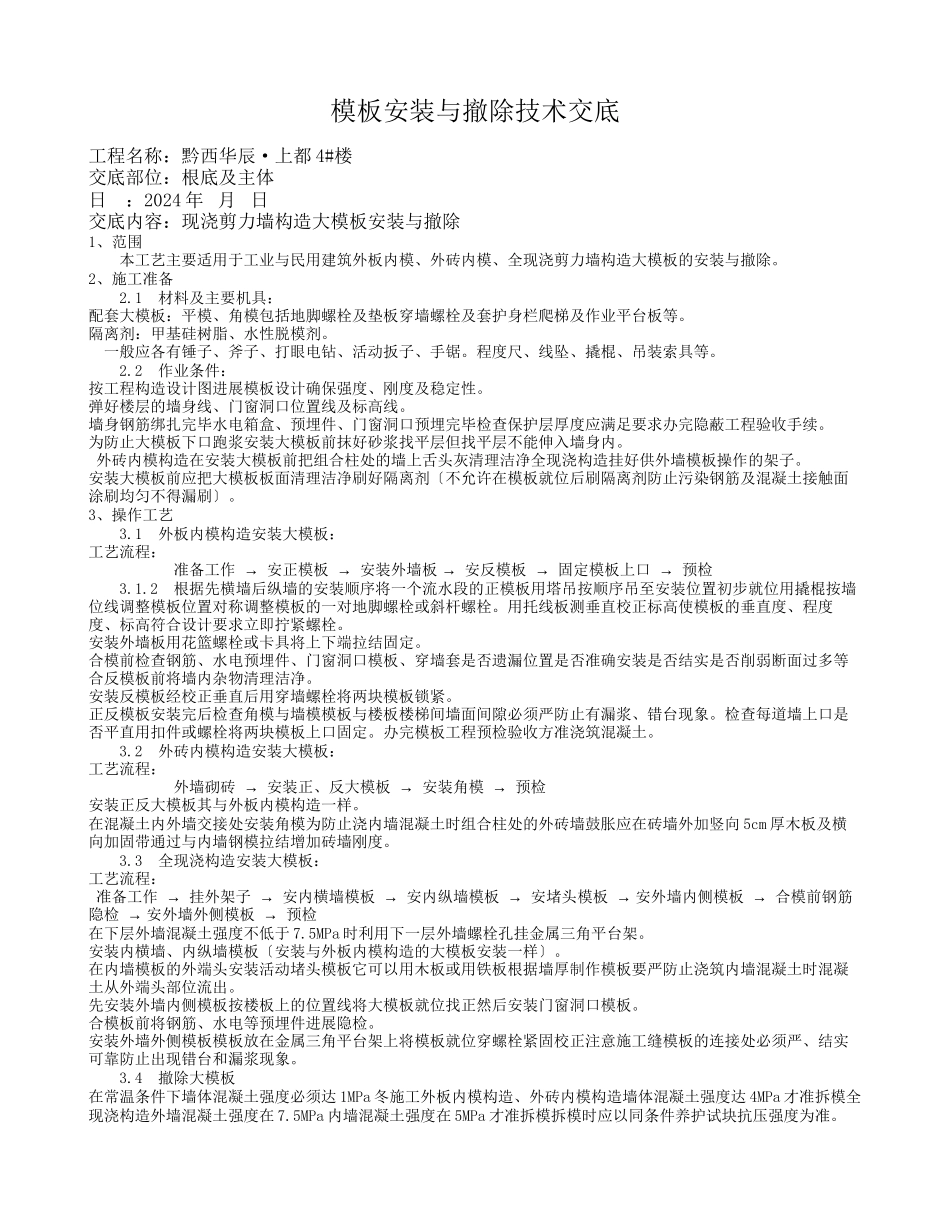

模板安装与撤除技术交底工程名称：黔西华辰·上都 4#楼 交底部位：根底及主体 日：2024 年 月 日交底内容：现浇剪力墙构造大模板安装与撤除1 、范围 本工艺主要适用于工业与民用建筑外板内模、外砖内模、全现浇剪力墙构造大模板的安装与撤除。2 、施工准备 2.1 材料及主要机具： 配套大模板：平模、角模包括地脚螺栓及垫板穿墙螺栓及套护身栏爬梯及作业平台板等。 隔离剂：甲基硅树脂、水性脱模剂。 一般应各有锤子、斧子、打眼电钻、活动扳子、手锯。程度尺、线坠、撬棍、吊装索具等。 2.2 作业条件： 按工程构造设计图进展模板设计确保强度、刚度及稳定性。 弹好楼层的墙身线、门窗洞口位置线及标高线。 墙身钢筋绑扎完毕水电箱盒、预埋件、门窗洞口预埋完毕检查保护层厚度应满足要求办完隐蔽工程验收手续。 为防止大模板下口跑浆安装大模板前抹好砂浆找平层但找平层不能伸入墙身内。 外砖内模构造在安装大模板前把组合柱处的墙上舌头灰清理洁净全现浇构造挂好供外墙模板操作的架子。安装大模板前应把大模板板面清理洁净刷好隔离剂〔不允许在模板就位后刷隔离剂防止污染钢筋及混凝土接触面 涂刷均匀不得漏刷〕。3 、操作工艺 3.1 外板内模构造安装大模板： 工艺流程： → → → → → 准备工作安正模板安装外墙板安反模板固定模板上口预检 3.1.2 根据先横墙后纵墙的安装顺序将一个流水段的正模板用塔吊按顺序吊至安装位置初步就位用撬棍按墙位线调整模板位置对称调整模板的一对地脚螺栓或斜杆螺栓。用托线板测垂直校正标高使模板的垂直度、程度 度、标高符合设计要求立即拧紧螺栓。 安装外墙板用花篮螺栓或卡具将上下端拉结固定。合模前检查钢筋、水电预埋件、门窗洞口模板、穿墙套是否遗漏位置是否准确安装是否结实是否削弱断面过多等 合反模板前将墙内杂物清理洁净。 安装反模板经校正垂直后用穿墙螺栓将两块模板锁紧。正反模板安装完后检查角模与墙模模板与楼板楼梯间墙面间隙必须严防止有漏浆、错台现象。检查每道墙上口是 否平直用扣件或螺栓将两块模板上口固定。办完模板工程预检验收方准浇筑混凝土。 3.2 外砖内模构造安装大模板： 工艺流程： → → → 外墙砌砖安装正、反大模板安装角模预检 安装正反大模板其与外板内模构造一样。在混凝土内外墙交接处安装角模为防止浇内墙混凝土时组合柱处的外砖墙鼓胀应在砖墙外加竖向 5cm 厚木板及横 向加固带通过与内墙钢模拉结增加砖墙刚度。 ...
