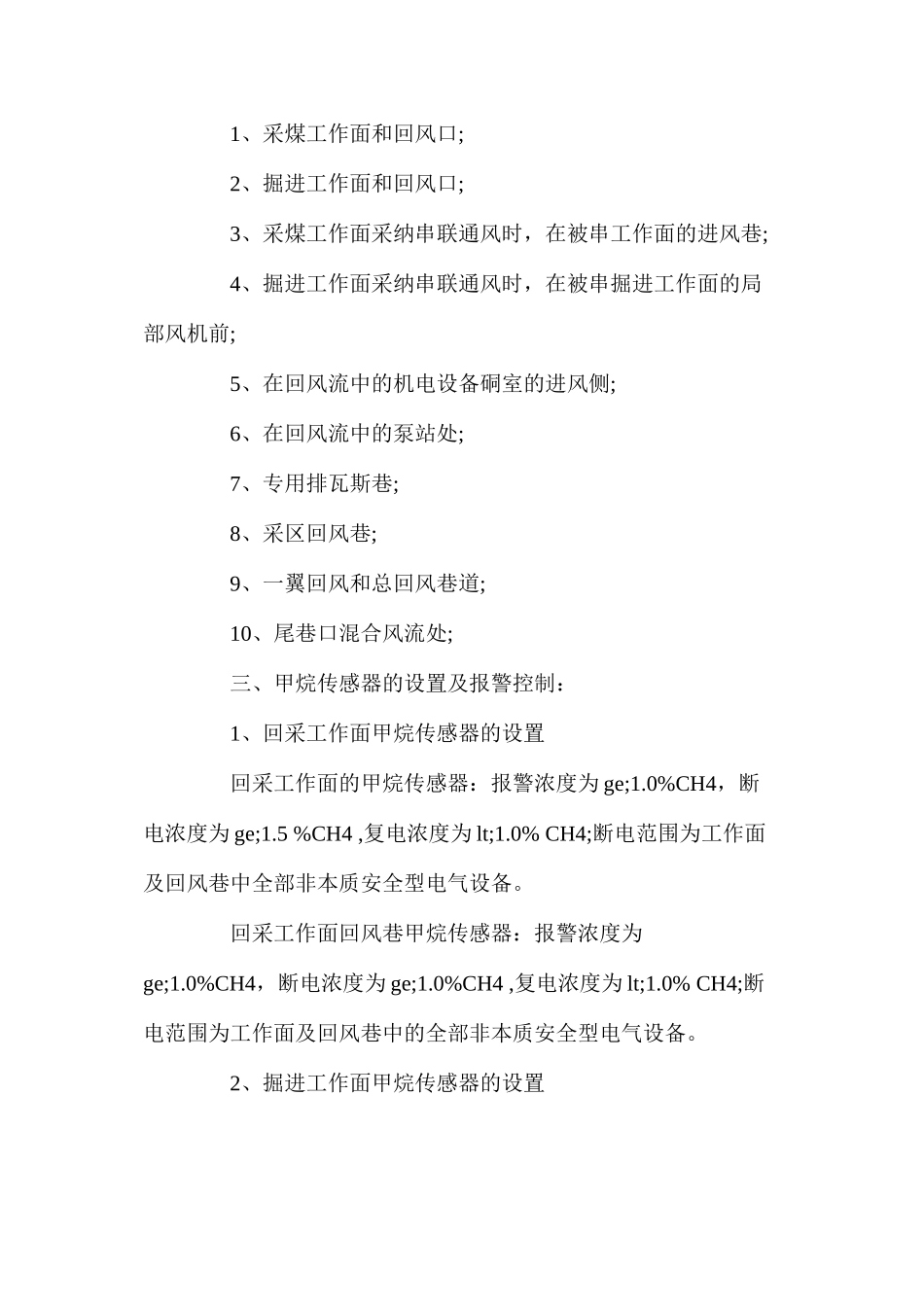

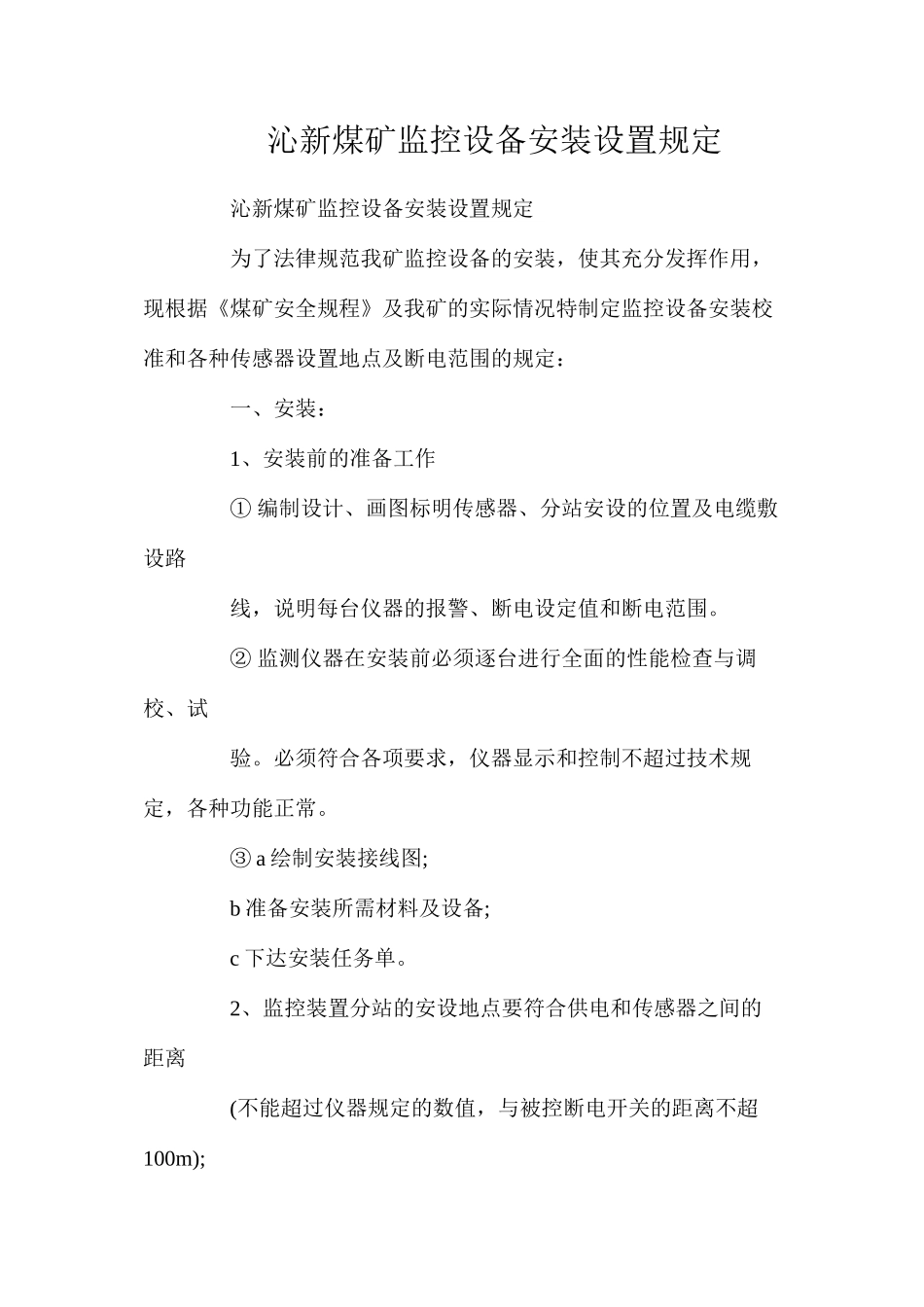

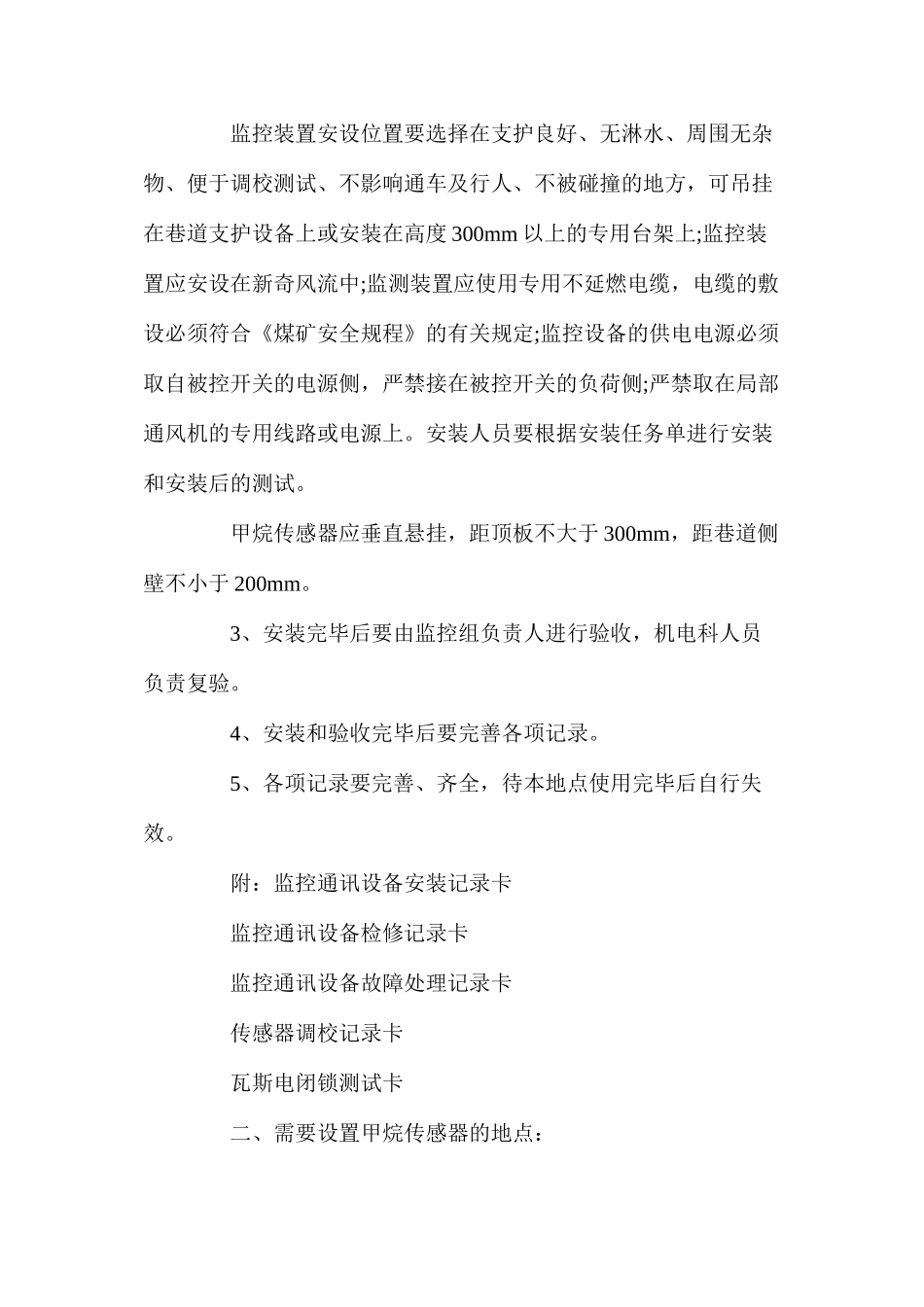

沁新煤矿监控设备安装设置规定 沁新煤矿监控设备安装设置规定 为了法律规范我矿监控设备的安装，使其充分发挥作用，现根据《煤矿安全规程》及我矿的实际情况特制定监控设备安装校准和各种传感器设置地点及断电范围的规定： 一、安装： 1、安装前的准备工作 ① 编制设计、画图标明传感器、分站安设的位置及电缆敷设路 线，说明每台仪器的报警、断电设定值和断电范围。 ② 监测仪器在安装前必须逐台进行全面的性能检查与调校、试 验。必须符合各项要求，仪器显示和控制不超过技术规定，各种功能正常。 ③ a 绘制安装接线图; b 准备安装所需材料及设备; c 下达安装任务单。 2、监控装置分站的安设地点要符合供电和传感器之间的距离 (不能超过仪器规定的数值，与被控断电开关的距离不超100m); 监控装置安设位置要选择在支护良好、无淋水、周围无杂物、便于调校测试、不影响通车及行人、不被碰撞的地方，可吊挂在巷道支护设备上或安装在高度 300mm 以上的专用台架上;监控装置应安设在新奇风流中;监测装置应使用专用不延燃电缆，电缆的敷设必须符合《煤矿安全规程》的有关规定;监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧;严禁取在局部通风机的专用线路或电源上。安装人员要根据安装任务单进行安装和安装后的测试。 甲烷传感器应垂直悬挂，距顶板不大于 300mm，距巷道侧壁不小于 200mm。 3、安装完毕后要由监控组负责人进行验收，机电科人员负责复验。 4、安装和验收完毕后要完善各项记录。 5、各项记录要完善、齐全，待本地点使用完毕后自行失效。 附：监控通讯设备安装记录卡 监控通讯设备检修记录卡 监控通讯设备故障处理记录卡 传感器调校记录卡 瓦斯电闭锁测试卡 二、需要设置甲烷传感器的地点： 1、采煤工作面和回风口; 2、掘进工作面和回风口; 3、采煤工作面采纳串联通风时，在被串工作面的进风巷; 4、掘进工作面采纳串联通风时，在被串掘进工作面的局部风机前; 5、在回风流中的机电设备硐室的进风侧; 6、在回风流中的泵站处; 7、专用排瓦斯巷; 8、采区回风巷; 9、一翼回风和总回风巷道; 10、尾巷口混合风流处; 三、甲烷传感器的设置及报警控制： 1、回采工作面甲烷传感器的设置 回采工作面的甲烷传感器：报警浓度为 ge;1.0%CH4，断电浓度为 ge;1.5 %CH4 ,复电浓度为 lt;1.0% CH4;断电范围为工作面及回风巷中全部非本质安全型电气设备。 回采工作面回风巷甲烷...
