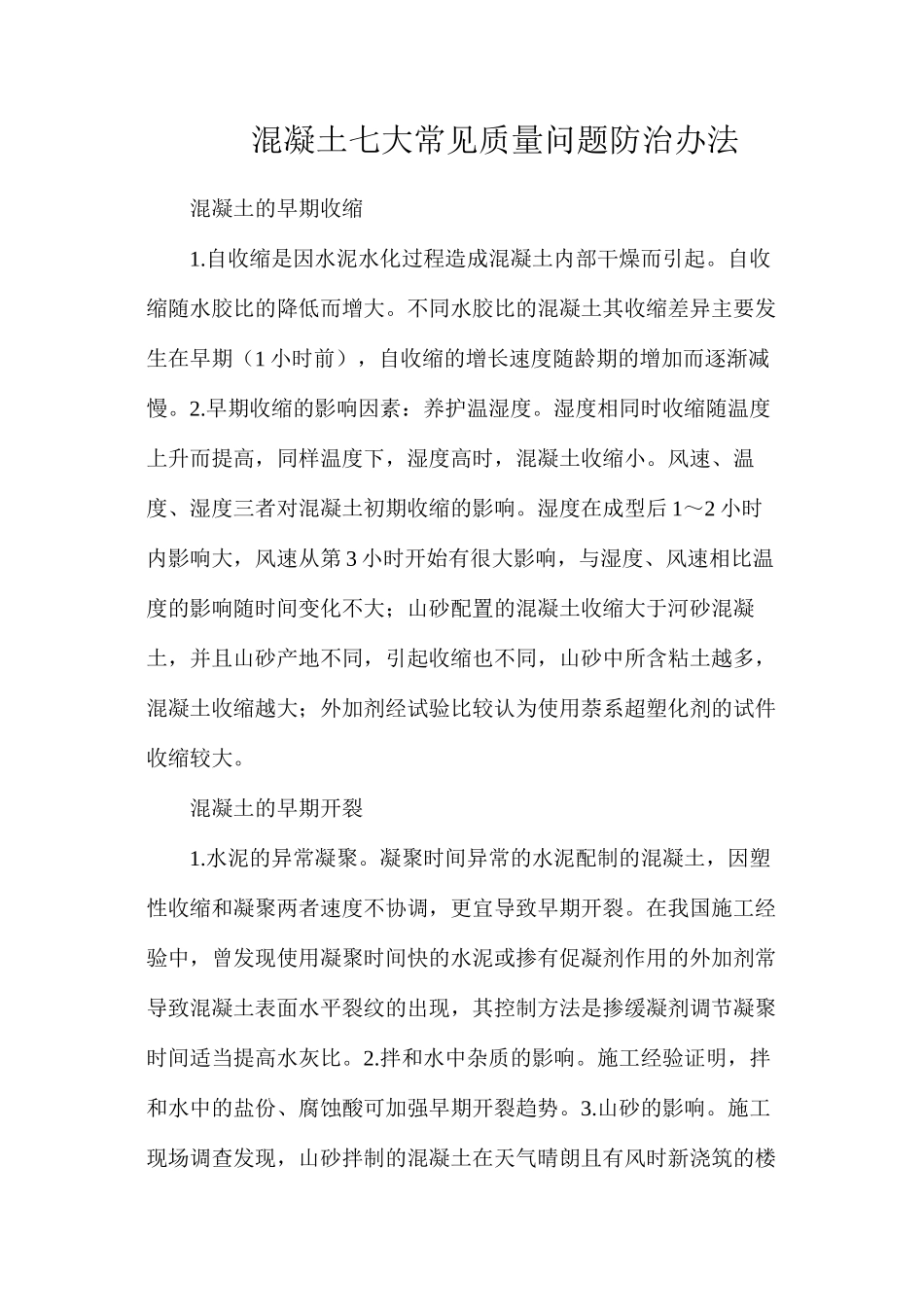

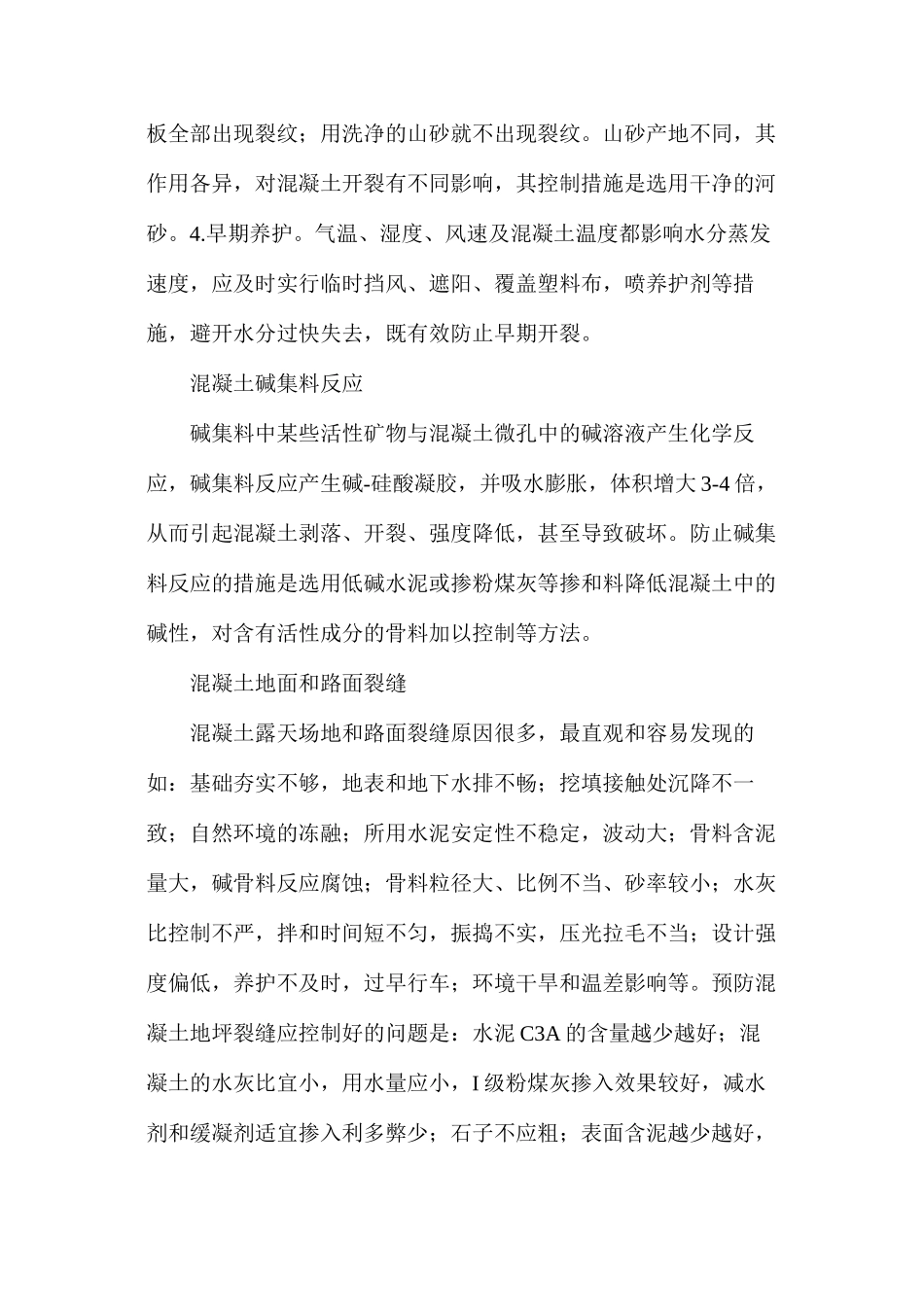

混凝土七大常见质量问题防治办法混凝土的早期收缩1.自收缩是因水泥水化过程造成混凝土内部干燥而引起。自收缩随水胶比的降低而增大。不同水胶比的混凝土其收缩差异主要发生在早期（1 小时前），自收缩的增长速度随龄期的增加而逐渐减慢。2.早期收缩的影响因素：养护温湿度。湿度相同时收缩随温度上升而提高，同样温度下，湿度高时，混凝土收缩小。风速、温度、湿度三者对混凝土初期收缩的影响。湿度在成型后 1～2 小时内影响大，风速从第 3 小时开始有很大影响，与湿度、风速相比温度的影响随时间变化不大；山砂配置的混凝土收缩大于河砂混凝土，并且山砂产地不同，引起收缩也不同，山砂中所含粘土越多，混凝土收缩越大；外加剂经试验比较认为使用萘系超塑化剂的试件收缩较大。混凝土的早期开裂1.水泥的异常凝聚。凝聚时间异常的水泥配制的混凝土，因塑性收缩和凝聚两者速度不协调，更宜导致早期开裂。在我国施工经验中，曾发现使用凝聚时间快的水泥或掺有促凝剂作用的外加剂常导致混凝土表面水平裂纹的出现，其控制方法是掺缓凝剂调节凝聚时间适当提高水灰比。2.拌和水中杂质的影响。施工经验证明，拌和水中的盐份、腐蚀酸可加强早期开裂趋势。3.山砂的影响。施工现场调查发现，山砂拌制的混凝土在天气晴朗且有风时新浇筑的楼板全部出现裂纹；用洗净的山砂就不出现裂纹。山砂产地不同，其作用各异，对混凝土开裂有不同影响，其控制措施是选用干净的河砂。4.早期养护。气温、湿度、风速及混凝土温度都影响水分蒸发速度，应及时实行临时挡风、遮阳、覆盖塑料布，喷养护剂等措施，避开水分过快失去，既有效防止早期开裂。混凝土碱集料反应碱集料中某些活性矿物与混凝土微孔中的碱溶液产生化学反应，碱集料反应产生碱-硅酸凝胶，并吸水膨胀，体积增大 3-4 倍，从而引起混凝土剥落、开裂、强度降低，甚至导致破坏。防止碱集料反应的措施是选用低碱水泥或掺粉煤灰等掺和料降低混凝土中的碱性，对含有活性成分的骨料加以控制等方法。混凝土地面和路面裂缝混凝土露天场地和路面裂缝原因很多，最直观和容易发现的如：基础夯实不够，地表和地下水排不畅；挖填接触处沉降不一致；自然环境的冻融；所用水泥安定性不稳定，波动大；骨料含泥量大，碱骨料反应腐蚀；骨料粒径大、比例不当、砂率较小；水灰比控制不严，拌和时间短不匀，振捣不实，压光拉毛不当；设计强度偏低，养护不及时，过早行车；环境干旱和温差影响等。预防混凝土地坪裂缝应控制好的问...
