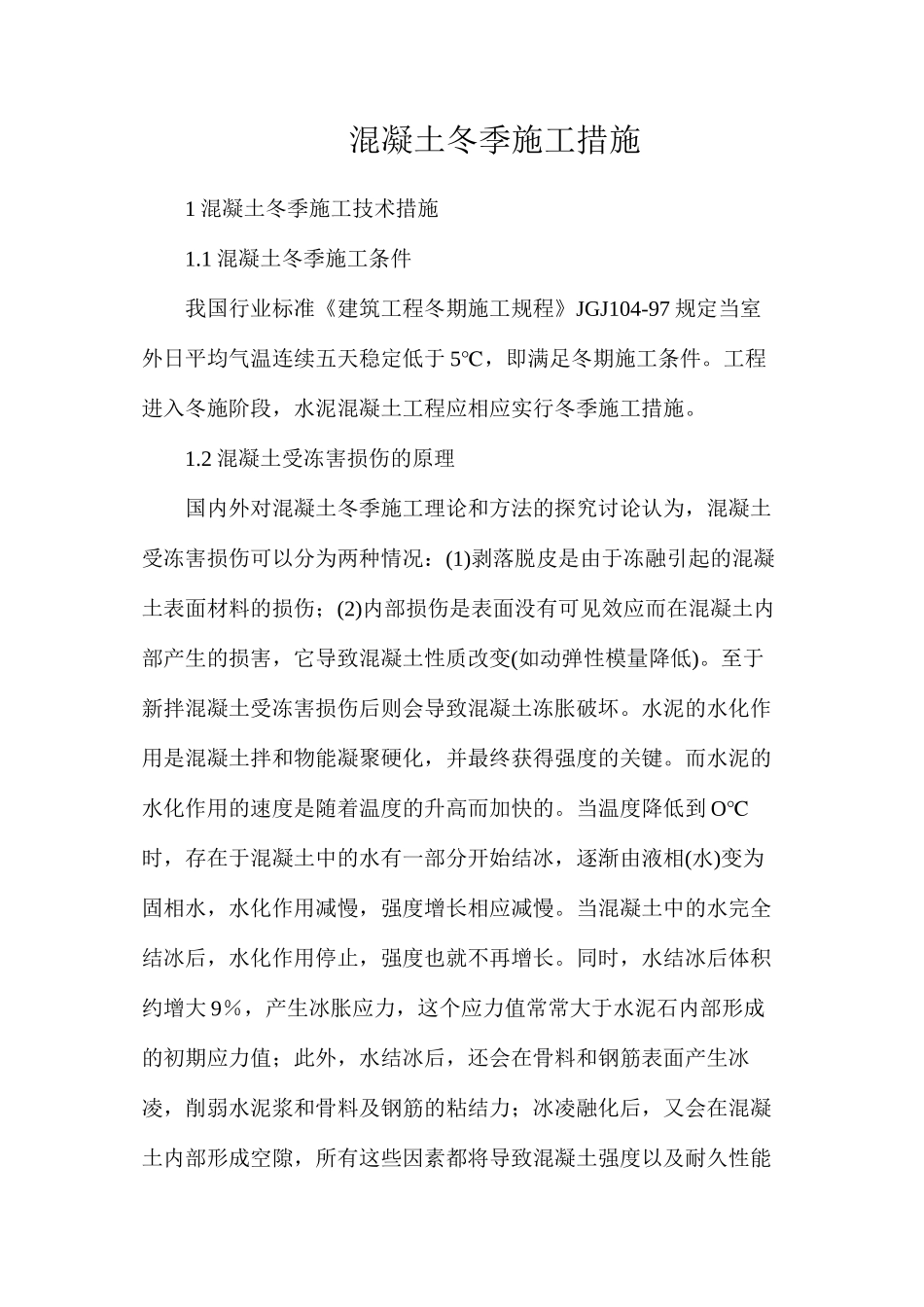

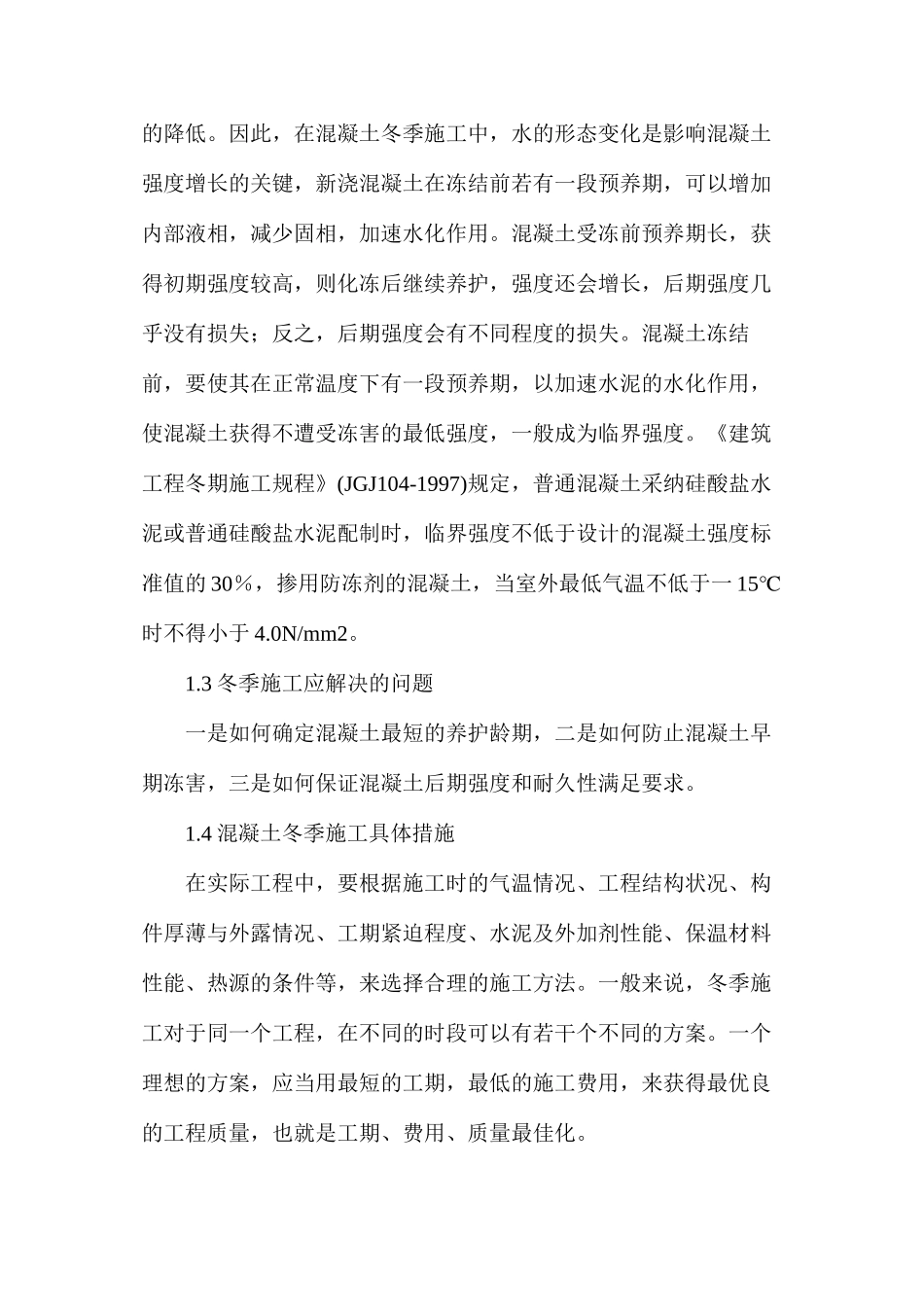

混凝土冬季施工措施1 混凝土冬季施工技术措施1.1 混凝土冬季施工条件我国行业标准《建筑工程冬期施工规程》JGJ104-97 规定当室外日平均气温连续五天稳定低于 5℃，即满足冬期施工条件。工程进入冬施阶段，水泥混凝土工程应相应实行冬季施工措施。1.2 混凝土受冻害损伤的原理国内外对混凝土冬季施工理论和方法的探究讨论认为，混凝土受冻害损伤可以分为两种情况：(1)剥落脱皮是由于冻融引起的混凝土表面材料的损伤；(2)内部损伤是表面没有可见效应而在混凝土内部产生的损害，它导致混凝土性质改变(如动弹性模量降低)。至于新拌混凝土受冻害损伤后则会导致混凝土冻胀破坏。水泥的水化作用是混凝土拌和物能凝聚硬化，并最终获得强度的关键。而水泥的水化作用的速度是随着温度的升高而加快的。当温度降低到 O℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相(水)变为固相水，水化作用减慢，强度增长相应减慢。当混凝土中的水完全结冰后，水化作用停止，强度也就不再增长。同时，水结冰后体积约增大 9％，产生冰胀应力，这个应力值常常大于水泥石内部形成的初期应力值；此外，水结冰后，还会在骨料和钢筋表面产生冰凌，削弱水泥浆和骨料及钢筋的粘结力；冰凌融化后，又会在混凝土内部形成空隙，所有这些因素都将导致混凝土强度以及耐久性能的降低。因此，在混凝土冬季施工中，水的形态变化是影响混凝土强度增长的关键，新浇混凝土在冻结前若有一段预养期，可以增加内部液相，减少固相，加速水化作用。混凝土受冻前预养期长，获得初期强度较高，则化冻后继续养护，强度还会增长，后期强度几乎没有损失；反之，后期强度会有不同程度的损失。混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最低强度，一般成为临界强度。《建筑工程冬期施工规程》(JGJ104-1997)规定，普通混凝土采纳硅酸盐水泥或普通硅酸盐水泥配制时，临界强度不低于设计的混凝土强度标准值的 30％，掺用防冻剂的混凝土，当室外最低气温不低于一 15℃时不得小于 4.0N/mm2。1.3 冬季施工应解决的问题一是如何确定混凝土最短的养护龄期，二是如何防止混凝土早期冻害，三是如何保证混凝土后期强度和耐久性满足要求。1.4 混凝土冬季施工具体措施在实际工程中，要根据施工时的气温情况、工程结构状况、构件厚薄与外露情况、工期紧迫程度、水泥及外加剂性能、保温材料性能、热源的条件等，来选择合理的施工方法。一般来说，冬...
