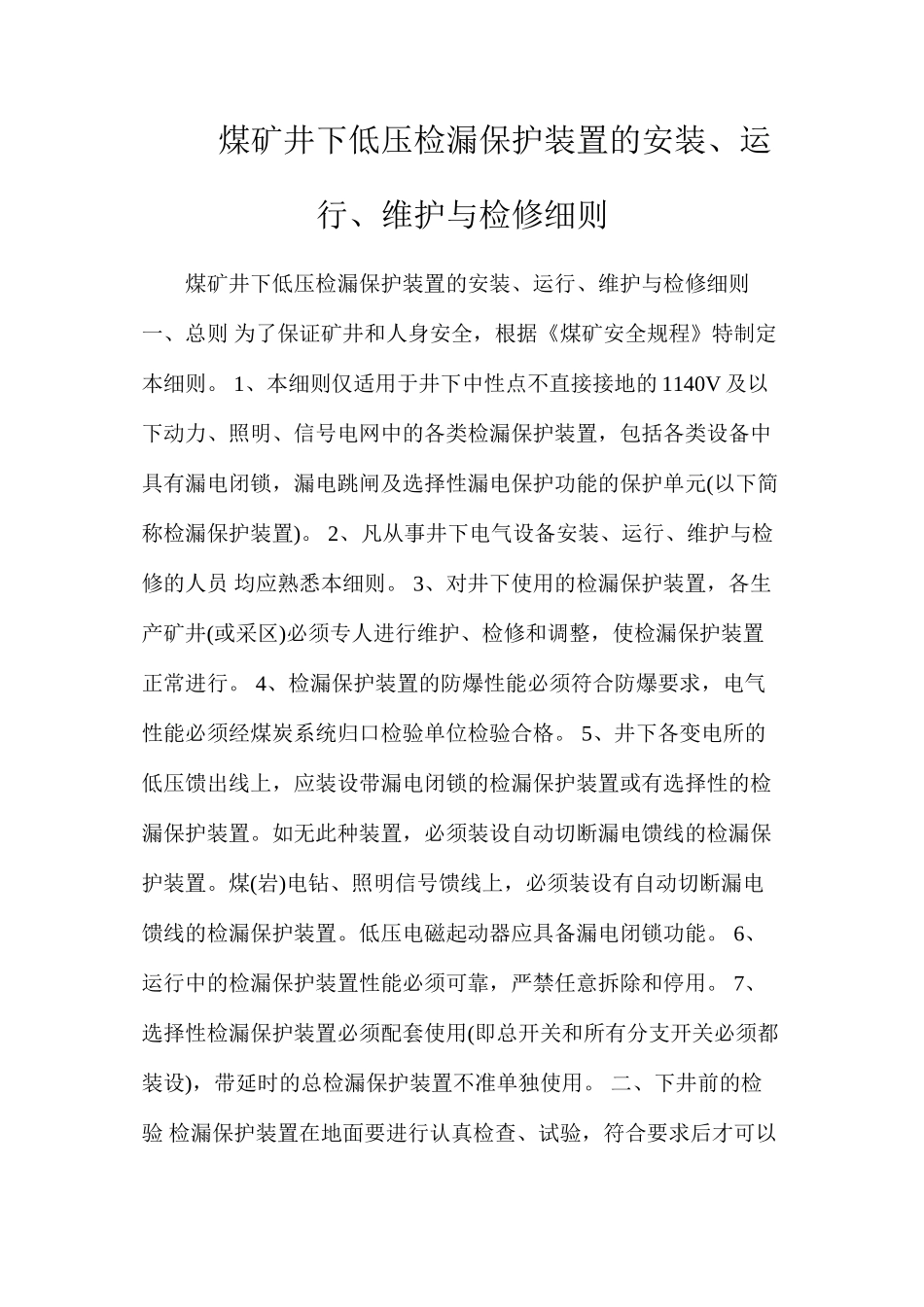

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则

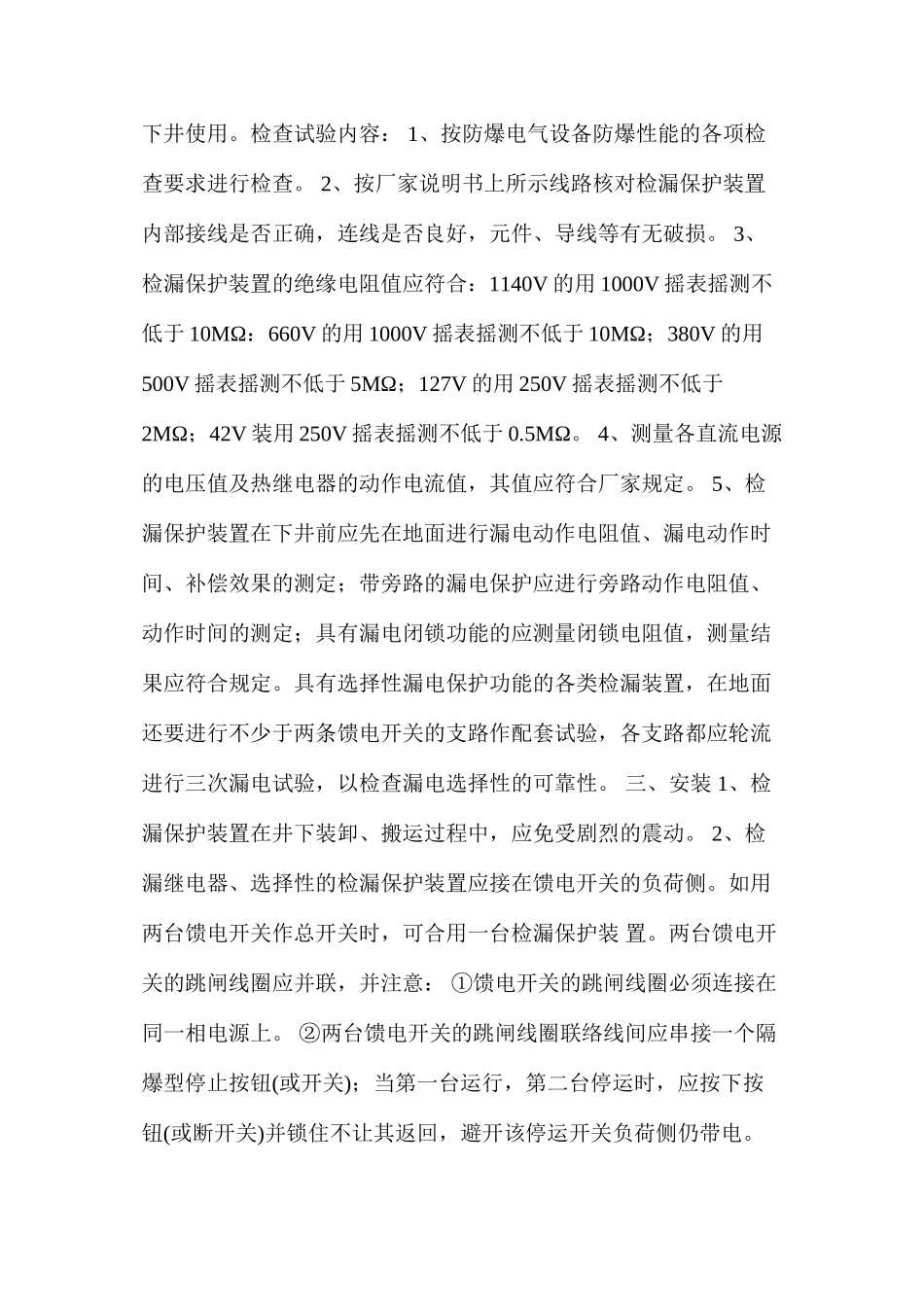

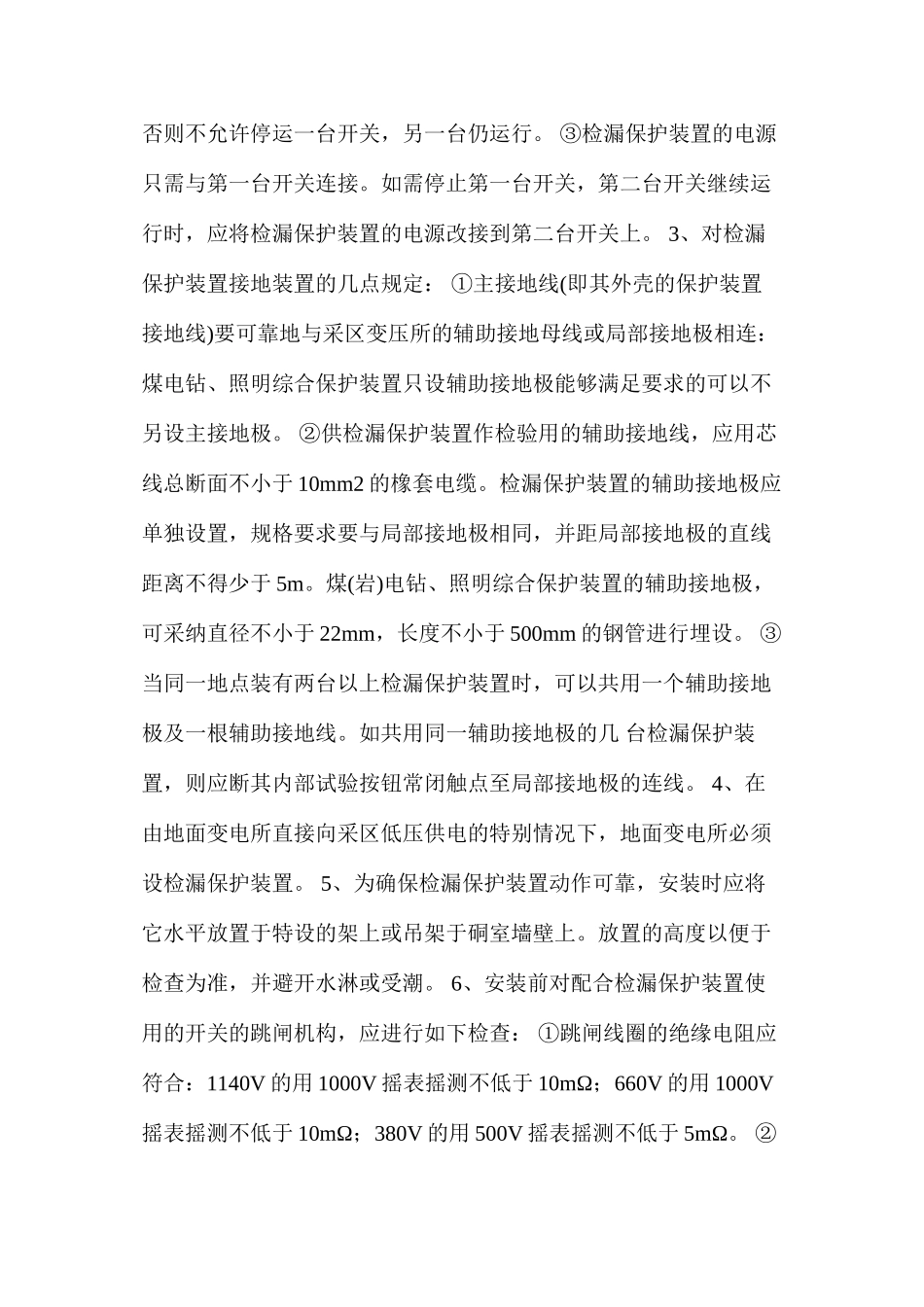

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则 煤矿井下低压检漏保护装置的安装、运行、维护与检修细则 一、总则 为了保证矿井和人身安全，根据《煤矿安全规程》特制定 本细则。 1、本细则仅适用于井下中性点不直接接地的 1140V 及以下动力、照明、信号电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁，漏电跳闸及选择性漏电保护功能的保护单元(以下简称检漏保护装置) 。 2、凡从事井下电气设备安装、运行、维护与检 修的人员 均应熟悉本细则。 3、对井下使用的检漏保护装置，各生产矿井(或采区)必须专人进行维护、检修和调整，使检漏保护装置 正常进行。 4、检漏保护装置的防爆性能必须符合防爆要求，电气 性能必须经煤炭系统归口检验单位检验合格。 5、井下各变电所的低压馈出线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。如无此种装置，必须装设自动切断漏电馈线的检漏保护装置。煤(岩)电钻、照明信号馈线上，必须装设有自动切断漏电 馈线的检漏保护装置。低压电磁起动器应具备漏电闭锁功能。 6、 运行中的检漏保护装置性能必须可靠，严禁任意拆除和停用。 7、选择性检漏保护装置必须配套使用(即总开关和所有分支开关必须都装设) ，带延时的总检漏保护装置不准单独使用。 二、下井前的检 验 检漏保护装置在地面要进行认真检查、试验，符合要求后才可以 下井使用。检查试验内容： 1、按防爆电气设备防爆性能的各项检 查要求进行检查。 2、按厂家说明书上所示线路核对检漏保护装置 内部接线是否正确，连线是否良好，元件、导线等有无破损。 3、检漏保护装置的绝缘电阻值应符合：1140V 的用 1000V 摇表摇测不低于 10MΩ：660V 的用 1000V 摇表摇测不低于 10MΩ；380V 的用500V 摇表摇测不低于 5MΩ；127V 的用 250V 摇表摇测不低于2MΩ；42V 装用 250V 摇表摇测不低于 0.5MΩ 。 4、测量各直流电源 的电压值及热继电器的动作电流值，其值应符合厂家规定。 5、检漏保护装置在下井前应先在地面进行漏电动作电阻值、漏电动作时间、补偿效果的测定；带旁路的漏电保护应进行旁路动作电阻值、动作时间的测定；具有漏电闭锁功能的应测量闭锁电阻值，测量结果应符合规定。具有选择性漏电保护功能的各类检漏装置，在地面还要进行不少于两条馈电开关的支路作配套试验，各支路都应轮流 进行三次漏电试验，以检查漏电选择性的可靠性。 三、安装 1、检 漏保护装置...
